STIGA VILLA ROYAL COMFORT DE LUXE 8211-0341-01 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 7 FI ... 16 DA .. 25 NO . 34 DE ... 43 EN... 53 FR.... 62 NL... 72
Page 2
2 Comfort, de Luxe GH EF BCD A Royal EIJF K Z 1 3 52 4 6
Page 3
3 V-R-REGL L PO M N O I 0 7 9 118 10 12
Page 4
4 Max N NQ Royal S Comfort, de Luxe R T 13 15 1714 16 18
Page 5
5 19 21 2320 22 24 A B C DRoyal UV Comfort, de Luxe Comfort, de Luxe X
Page 6
6 XY Royal Z 2526
Page 7

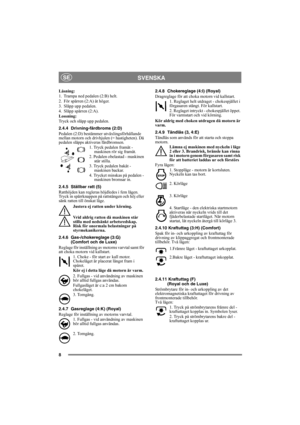

7 SVENSKASE 1 ALLMÄNT Denna symbol betyder VARNING. Allvarlig personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga. Före start skall denna bruksanvisning samt bifogade trycksak SÄKERHETSFÖRESKRIFTER läsas noga. 1.1 SYMBOLERFöljande symboler finns på maskinen för att påminna om den försiktighet och uppmärksamhet som krävs vid användning och underhåll. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! Se upp...
Page 8

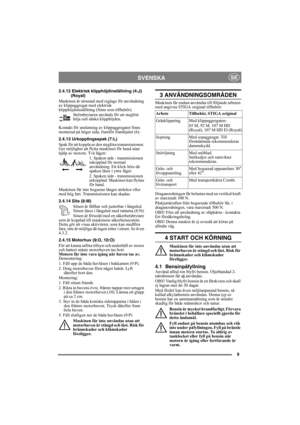

8 SVENSKASE Låsning: 1. Trampa ned pedalen (2:B) helt. 2. För spärren (2:A) åt höger. 3. Släpp upp pedalen. 4. Släpp spärren (2:A). Lossning: Tryck och släpp upp pedalen. 2.4.4 Drivning-färdbroms (2:D) Pedalen (2:D) bestämmer utväxlingsförhållande mellan motorn och drivhjulen (= hastigheten). Då pedalen släpps aktiveras färdbromsen. 1. Tryck pedalen framåt - maskinen rör sig framåt. 2. Pedalen obelastad - maskinen står stilla. 3. Tryck pedalen bakåt - maskinen backar. 4. Trycket minskas på pedalen...
Page 9
9 SVENSKASE 2.4.12 Elektrisk klipphöjdinställning (4:J) (Royal) Maskinen är utrustad med reglage för användning av klippaggregat med elektrisk klipphöjdsinställning (finns som tillbehör). Strömbrytaren används för att steglöst höja och sänka klipphöjden. Kontakt för anslutning av klippaggregatet finns monterad på höger sida, framför framhjulet (6). 2.4.13 Urkopplingsspak (7:L) Spak för att koppla ur den steglösa transmissionen. Ger möjlighet att flytta maskinen för hand utan hjälp av motorn. Två...
