Stiga Lawn Mower Turbo 55 Combi, 48 Combi, 43 Combi Italian Version Manual

1
3
6
2
4
5
SVENSKA ............................................................ 1
SUOMI ................................................................. 7
DANSK .............................................................. 13
NORSK .............................................................. 19
DEUTSCH ......................................................... 25
ENGLISH ........................................................... 31
FRANÇAIS ............................................................

8a
9
11
13
7
8b
10
12
P
R
P
G
J*
H*K*
X
Y
30 mm
80 mm
S
S
S
16
18
20
14
17
19
21
15
«L»«R»
T
2 cm
2
1
40 Nm
40 Nm
22

ITALIANO
ITIT
NORME DI SICUREZZA
1) Leggere attentamente le istruzioni. Prendere
familiarità con i comandi e con un uso appro-
priato del rasaerba. Imparare ad arrestare rapi-
damente il motore.
2) Utilizzate il rasaerba per lo scopo al quale è
destinato, cioè il taglio e la raccolta dell’erba.
Qualsiasi altro impiego può rivelarsi pericoloso
e causare il danneggiamento della macchina.
3) Non permettere mai che il rasaerba venga uti-
lizzato da bambini o da persone che non abbia-
no la necessaria...

ITALIANO
ITIT
Nei modelli con avviamento elettrico, togliere
anche la chiave;
– prima di fare rifornimento di carburante;
– ogni volta che si toglie o si rimonta il sacco
raccoglierba;
– prima di regolare l’altezza di taglio.
20) Ridurre il gas prima di fermare il motore.
Chiudere l’alimentazione del carburante al ter-
mine del lavoro, seguendo le istruzioni fornite
sul libretto del motore.
21) Durante il lavoro, mantenere sempre la
distanza di sicurezza dalla lama rotante, data
dalla lunghezza del...

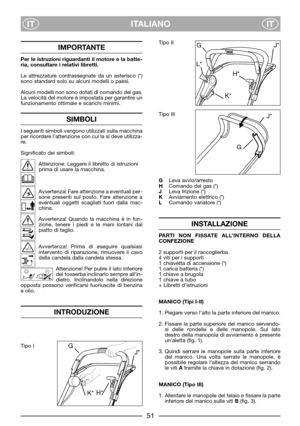

ITALIANO
ITIT
IMPORTANTE
Per le istruzioni riguardanti il motore e la batte-
ria, consultare i relativi libretti.
Le attrezzature contrassegnate da un asterisco (*)
sono standard solo su alcuni modelli o paesi.
Alcuni modelli non sono dotati di comando del gas.
La velocità del motore è impostata per garantire un
funzionamento ottimale e scarichi minimi.
SIMBOLI
I seguenti simboli vengono utilizzati sulla macchina
per ricordare l’attenzione con cui la si deve utilizza-
re.
Significato dei simboli:...

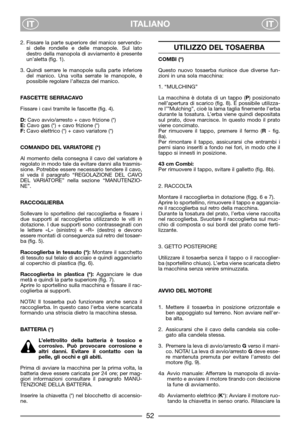

ITALIANO
ITIT
2. Fissare la parte superiore del manico servendo-
si delle rondelle e delle manopole. Sul lato
destro della manopola di avviamento è presente
un’aletta (fig. 1).
3. Quindi serrare le manopole sulla parte inferiore
del manico. Una volta serrate le manopole, è
possibile regolare l’altezza del manico.
FASCETTE SERRACAVO
Fissare i cavi tramite le fascette (fig. 4).
D:Cavo avvio/arresto + cavo frizione (*)
E:Cavo gas (*) + cavo frizione (*)
F:Cavo elettrico (*) + cavo variatore (*)
COMANDO DEL...

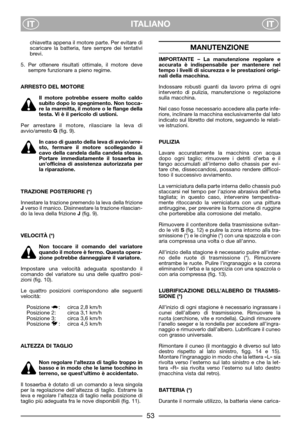

ITALIANO
ITIT
chiavetta appena il motore parte. Per evitare di
scaricare la batteria, fare sempre dei tentativi
brevi.
5. Per ottenere risultati ottimale, il motore deve
sempre funzionare a pieno regime.
ARRESTO DEL MOTORE
Il motore potrebbe essere molto caldo
subito dopo lo spegnimento. Non tocca-
re la marmitta, il motore o le flange della
testa. Vi è il pericolo di ustioni.
Per arrestare il motore, rilasciare la leva di
avvio/arresto G(fig. 9).
In caso di guasto della leva di avvio/arre-
sto, fermare...

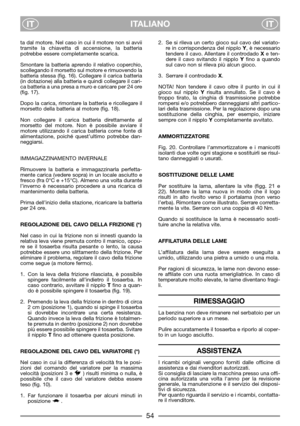

ITALIANO
ITIT
ta dal motore. Nel caso in cui il motore non si avvii
tramite la chiavetta di accensione, la batteria
potrebbe essere completamente scarica.
Smontare la batteria aprendo il relativo coperchio,
scollegando il morsetto sul motore e rimuovendo la
batteria stessa (fig. 16). Collegare il carica batteria
(in dotazione) alla batteria e quindi collegare il cari-
ca batteria a una presa a muro e caricare per 24 ore
(fig. 17).
Dopo la carica, rimontare la batteria e ricollegare il
morsetto della...
