DEUTSCHDE

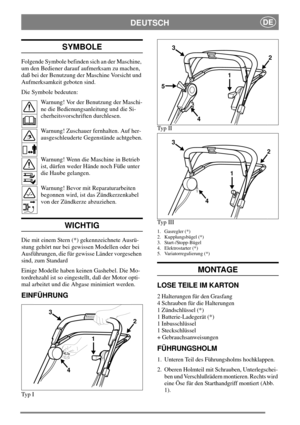

SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener darauf aufmerksam zu machen,
daß bei der Benutzung der Maschine Vorsicht und
Aufmerksamkeit geboten sind.
Die Symbole bedeuten:
Warnung! Vor der Benutzung der Maschi-
ne die Bedienungsanleitung und die Si-
cherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf her-
ausgeschleuderte Gegenstände achtgeben.
Warnung! Wenn die Maschine in Betrieb
ist, dürfen weder Hände noch Füße unter
die Haube gelangen.
Warnung!...

DEUTSCHDE

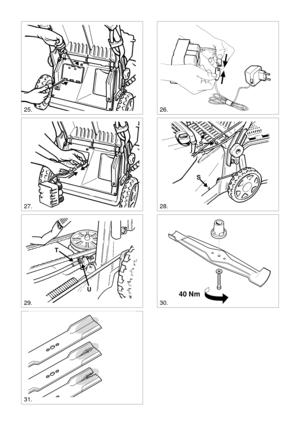

3. Verschlußräder des unteren Teils anziehen. Wenn
sie angezogen sind, kann die Höhe des Füh-
rungsholms durch Anziehen der Schrauben B
mit dem beigelegten Schlüssel justiert werden
(Abb. 2).
MOTORBREMSZUG
Den Motorbremszug an der Motorbremse montie-
ren (Abb. 3). Der Zug ist zum Führungsholm hin zu
montieren.
KABELHALTER
Kabel und Züge durch die Kabelhalter führen
(Abb. 4).
D: Start-/Stopp-Zug + Kupplungszug (*)
E: Gaszug (*) + Kupplungszug (*)
F: Elektrokabel (*) + Variatorseilzug (*)...

DEUTSCHDE
Ausschließlich reines, bleifreies Benzin verwen-
den. 2-Takter-Mischungen dürfen nicht verwendet
werden.
Achtung! Die Benzinqualität verschlechtert sich
bei zu langer Lagerung. Nur so viel Benzin kaufen,
wie innerhalb von 30 Tagen verbraucht wird.
ANLASSEN DES MOTORS
(Briggs & Stratton)
1. Den Rasenmäher auf ebenen und festen Unter-
grund stellen. Nicht in hohem Gras starten.
2. Kontrollieren, daß das Zündkabel zur Zündkerze
angeschlossen ist.
3. GasreglerB, falls vorhanden, auf Vollgas stel-...

DEUTSCHDE
Sollte der Start-/Stopp-Bügel nicht
funktionieren, Motor durch Abziehen
des Zündkerzenkabels von der Zünd-
kerze zum Stehen bringen. Mäher un-
verzüglich in einer autorisierten
Werkstatt reparieren lassen.
HINTERRADANTRIEB (*)
Der Antrieb läßt sich einkuppeln, indem der Kupp-
lungsbügelIgegen den Führungsholm gedrückt
wird. Zum Auskuppeln des Antriebs den Kupp-
lungsbügelIloslassen (Abb. 15).
GESCHWINDIGKEIT (*)
Den Variatorhebel nicht berühren,
wenn der Motor stillsteht, weil dadurch
die...

DEUTSCHDE
und Scheibe abnehmen, so daß sich das Zahnrad
von der Achse ziehen läßt. Keil mit Universalfett
einfetten.
Keil wieder montieren (unterschiedliche Vorge-
hensweise bei Montage auf rechter bzw. linker Sei-
te beachten, siehe Abb. 19-20). Zahnrad so
montieren, daß die Kennzeichnung L auf der lin-
ken und die Kennzeichnung R auf der rechten Sei-
te nach außen weist (von hinten gesehen).
ÖLWECHSEL
Ölwechsel vornehmen, wenn der Motor
warm und der Kraftstofftank leer ist.
Beim Ablassen des heißen Öls...
