Stiga Lawn Tractor 8211 0001 10 Compact 14HST 16HST 16 4WD Operators Manual

41
DEUTSCHDE
3 ANWENDUNGSBEREICHE
Das Gerät darf nur für folgende Arbeiten und mit
dem angegebenen STIGA-Originalzubehör einge-
setzt werden:
Die Zugvorrichtung darf mit einer senkrechten
Kraft von höchstens 100 N belastet werden.
Die Schubkraft von angehängtem Zubehör darf die
Zugvorrichtung mit höchstens 500 N belasten.
Hinweis: Setzen Sie sich vor der Verwendung
eines Anhängers mit dem zuständigen Versiche-
rungsunternehmen in Verbindung.
Hinweis: Dieses Gerät ist nicht zum Befahren öf-
fentlicher...

42
DEUTSCHDE
4.4.1 Allgemeine Sicherheitskontrolle
4.4.2 Elektrische SicherheitskontrolleVor jedem Einsatz ist die Funktion des
Sicherheitssystems zu überprüfen.
4.5 START1.  Öffnen Sie den Benzinhahn. Siehe 10:U.
2.  Kontrollieren Sie, ob das/die Zündkabel an der (den) Zündkerze(n) montiert sind.
3.  Überprüfen Sie, ob die Zapfwelle ausgeschaltet  ist.
4. Den Fuß nicht auf das Fahrpedal setzen.
5. Kaltstart – verschieben Sie den Gashebel ganz  nach vorn in die Chokestellung.
Warmstart – stellen Sie...

43
DEUTSCHDE
4.8 REINIGUNG
Zur Verringerung der Brandgefahr
Motor, Schalldämpfer, Batterie und
Kraftstofftank frei von Gras, Laub und
Öl halten.
Zur Verringerung der Brandgefahr das
Gerät regelmäßig auf Öl- und/oder
Kraftstoffaustritt kontrollieren.
Verwenden Sie niemals unter hohem
Druck stehendes Wasser. Dies kann zur
Zerstörung von Wellendichtungen,
elektrischen Komponenten oder Hy-
draulikventilen führen.
Richten Sie niemals unter hohem
Druck stehende Luft gegen die Kühlla-
mellen. Dadurch...

44
DEUTSCHDE
7. Nach dem Einfüllen von Öl den Motor starten und 30 Sekunden lang im Leerlauf arbeiten las-
sen.
8. Das Gerät auf Öllecks überprüfen.
9. Motor ausstellen. 30 Sekunden warten und den  Ölstand gemäß 4.2 kontrollieren.
5.5 GETRIEBE, ÖL (4WD)Öl in der hydraulischen Kraftübertragung sollten
gemäß den Abständen in der unten aufgeführten
Tabelle kontrolliert, justiert bzw. ausgewechselt
werden.
Öltyp: Synthetisches Öl 5W-50
Ölmenge beim Wechsel: ca. 3,5 Liter
5.5.1 Kontrolle – Einstellung...

45
DEUTSCHDE
5.7.2 Einstellung
Justieren Sie die Lenkketten bei Bedarf wie folgt:
1. Stellen Sie das Gerät auf geradeaus ein.
2. Justieren Sie die Lenkketten mit den zwei Mut-tern, die sich unter dem Knicklenkpunkt befin-
den. Siehe Abb. 16.
3. Justieren Sie beide Muttern gleich und so weit,  bis kein Spiel mehr vorliegt.
4. Fahren Sie das Gerät zur Probe geradeaus und  überprüfen Sie, ob sich das Rad nicht schräg ge-
stellt hat.
5. Ist das Rad schräggestellt, lösen Sie die eine  Mutter und ziehen Sie...

46
DEUTSCHDE
3.  Demontieren Sie das Filterpaket (15:B). Der Vorfilter ist über dem Luftfilter positioniert.
Vorsichtig arbeiten, damit kein Schmutz in den
Vergaser gelangt. Das Luftfiltergehäuse reini-
gen.
4. Reinigen Sie den Papierfilter, indem Sie ihn  leicht gegen eine ebene Fläche klopfen. Wenn
der Papierfilter sehr schmutzig ist, sollte er aus-
gewechselt werden.
5. Reinigen Sie den Vorfilter. Wenn der Papierfil- ter sehr schmutzig ist, sollte er ausgewechselt
werden.
6. Gehen Sie bei der...

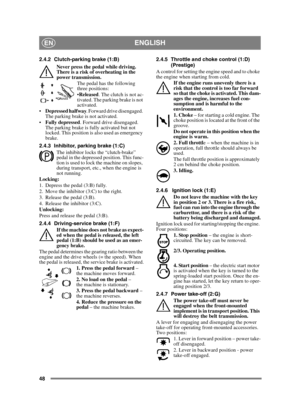

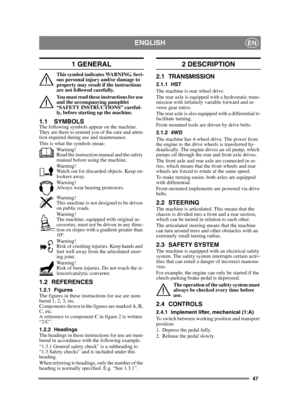

47
ENGLISHEN
1 GENERAL
This symbol indicates WARNING. Seri-
ous personal injury and/or damage to
property may result if the instructions
are not followed carefully.
You must read these instructions for use
and the accompanying pamphlet
“SAFETY INSTRUCTIONS” careful-
ly, before starting up the machine.
1.1 SYMBOLSThe following symbols appear on the machine.
They are there to remind you of the care and atten-
tion required during use and maintenance.
This is what the symbols mean:Wa r n i n g !
Read...

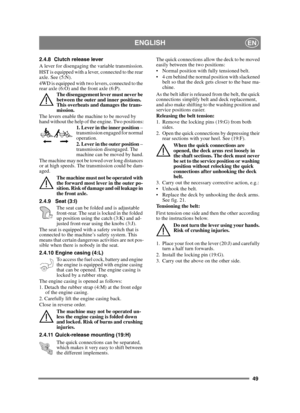

48
ENGLISHEN
2.4.2 Clutch-parking brake (1:B)Never press the pedal while driving.
There is a risk of overheating in the
power transmission. The pedal has the following
three positions:
Released . The clutch is not ac-
tivated. The parking brake is not
activated.
 Depressed halfway . Forward drive disengaged.
The parking brake is not activated.
 Fully depressed . Forward drive disengaged.
The parking brake is fully activated but not
locked. This position is also used as emergency
brake.
2.4.3...

49
ENGLISHEN
2.4.8 Clutch release lever
A lever for disengaging the variable transmission.
HST is equipped with a lever, connected to the rear
axle. See (5:N).
4WD is equipped with two levers, connected to the
rear axle (6:O) and the front axle (6:P). The disengagement lever must never be
between the outer and inner positions.
This overheats and damages the trans-
mission.
The levers enable the machine to be moved by
hand without the help of the engine. Two positions: 1. Lever in the inner position...

50
ENGLISHEN
3 AREAS OF USE
The machine may only be used for the following
tasks using the genuine STIGA accessories stated.
The maximum vertical load on the towing hitch
must not exceed 100 N.
The maximum over-run load on the towing hitch
from towed accessories must not exceed 500 N.
NOTE! Before using a trailer – contact your insur-
ance company.
NOTE! This machine is not intended to be driven
on public roads.
4 STARTING AND OPERATION
The machine may not be operated un-
less the engine casing is...
