STIGA PARK
COMPACT
COMPACT HST
COMPACT 4WD
8211-0001-70
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZINGSV .... 6
FI ... 14
DA ..22
NO .30
DE ...38
EN ...47
FR ....56
NL ...65

2
A B CDEF
I
J
K
HST
N
G
H
L
M
4WD
O P
1
3
52
4
6

3
Q
Max
R S T
Y
05_119
0
1
U
V
7
9
118
10
12

4

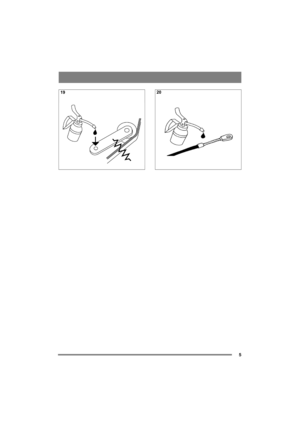

13
15
1714
16
18

5
1920

38
DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
“SICHERHEITSVORSCHRIFTEN
aufmerksam durchzulesen.
1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung und Wartung des Geräts Vorsicht und Auf-
merksamkeit geboten sind.
Bedeutung der...

39
DEUTSCHDE
Vorder- und Hinterachse sind in Serie geschaltet.
Dadurch rotieren Vorder- und Hinterräder mit der-
selben Drehzahl.
Um das Fahren in Kurven zu erleichtern, sind bei-
de Achsen mit Differentialen ausgerüstet.
Die frontseitig montierten Geräte werden über
Keilriemen angetrieben.
2.2 LenkungDas Gerät ist mit einer Knicklenksteuerung ausge-
stattet. Dazu besteht der Rahmen aus einem sepa-
raten vorderen und hinteren Teil, die zueinander
verdreht werden können.
Durch die Knicklenksteuerung...

40
DEUTSCHDE
2.4.6 Gashebel und Choke (1:D)
Hebel zur Regulierung der Motordrehzahl sowie
als Choke beim Kaltstart des Motors.
Wenn der Motor unsauber läuft, wurde
der Hebel unter Umständen zu weit
nach vorn geschoben und hat den
Choke ausgelöst. Dies schadet dem Mo-
tor, steigert den Kraftstoffverbrauch
und ist umweltunfreundlich.
1. Choke – Starthilfe bei Kaltstarts. Die
Chokeposition befindet sich ganz vorn in
der Aussparung.
Fahren Sie nicht in dieser Stellung,
wenn der Motor warm ist.
2....

41
DEUTSCHDE
2.4.11 Sitz (3:I)
Der Sitz ist umklappbar und kann in
Längsrichtung verstellt werden. Der Sitz
wird in hochgeklappter Stellung mit Sper-
re (3:K) und in Längsrichtung mit Knäu-
fen (3:J) arretiert.
Der Sitz verfügt über einen Sicherheitsschalter, der
an das Sicherheitssystem des Geräts angeschlos-
sen ist. Dadurch können bestimmte Vorgänge mit
Gefahrenpotenzial nicht ausgeführt werden, wenn
sich niemand auf dem Sitz befindet.
2.4.12 Motorhaube (4:L)
Um an Kraftstoffhahn, Batterie und...

42
DEUTSCHDE
4.3 Ölstand - Getriebeöl (HST, 4WD)
Den Ölstand vor jeder Anwendung der
Maschine kontrollieren. Dabei sollte die
Maschine auf einer ebenen Unterlage stehen.
Den Ölstand am Behälter (9:R9) ablesen. Das Ni-
veau soll zwischen „MAX“ und „MIN“ liegen. Bei
Bedarf Öl nachfüllen.
Olietype:
4.4 SicherheitskontrolleÜberprüfen Sie, ob die Ergebnisse der im Folgen-
den aufgeführten Sicherheitskontrollen beim Test
des aktuellen Geräts erfüllt werden.
Vor jedem Einsatz ist die Sicherheits-
kontrolle...
