Stiga Lawn Tractor 8211 0001 91 Compact 16hst, 16 4wd Operators Manual

11
SVENSKASV
Fyll inte på för mycket olja. Det kan resultera i att
motorn överhettas.
Byt olja när motorn är varm.
Motoroljan kan vara mycket varm om
den avtappas direkt efter stopp. Låt
därför motorn svalna några minuter
innan oljan avtappas.
1.  Kläm ihop klammern på
oljeavtappningsslangen. Använd en polygrip
e.d. Se fig. 10:V.
2.  Flytta upp klammern 3-4 cm på
oljeavtappningsslangen och drag ur pluggen.
3. Samla upp oljan i ett kärl.
OBS! Ingen olja får spillas på kilremmarna.
4. Lämna oljan...

12
SVENSKASV
5.6 RemtransmissionerKontrollera efter 5 timmars drift att samtliga
remmar är intakta och oskadade.
5.7 StyrningStyrningen skall kontrolleras/justeras efter 5
timmars drift och därefter var 100:e driftstimma.
5.7.1 Kontroll
Vrid ratten i korta ryck fram och tillbaka. Inget
mekaniskt glapp i styrkedjorna skall förekomma.
5.7.2 Justering
Justera styrkedjorna vid behov enligt följande:
1. Ställ maskinen i läget “rakt fram”.
2. Justera styrkedjorna med de två muttrarna,
placerade under...

13
SVENSKASV
Använd inte tryckluft vid rengöring av
pappersfiltret. Pappersfiltret får inte oljas in.
5.10 TändstiftTändstiftet/tändstiften skall bytas var 200:e
drifttimma (=vid varannan grundservice).
Innan tändstiftet lossas, gör rent runt dess
infästning.
Tändstift
: Champion RC12YC eller likvärdigt.
Elektrodavstånd: 0,75 mm.
5.11 LuftintagSe 9:T. Motorn är luftkyld. Ett tilltäppt kylsystem
skadar motorn. Rengör motorns luftintag var 50:e
drifttimma. En noggrannare rengöring av
kylsystemet...

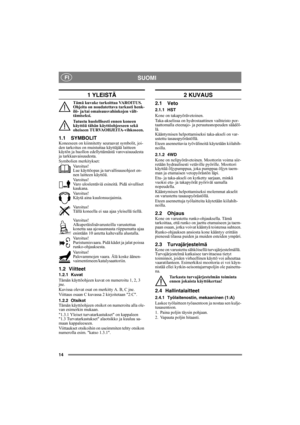

14

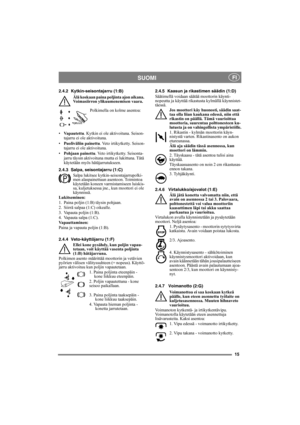

SUOMI FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henk-
ilö- ja/tai omaisuusvahinkojen vält-
tämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLITKoneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen
käytön ja huollon edellyttämästä varovaisuudesta
ja tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen...

15
SUOMI FI
2.4.2 Kytkin-seisontajarru (1:B)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella on kolme asentoa:
•Vapautettu. Kytkin ei ole aktivoituna. Seison-
tajarru ei ole aktivoituna.
•Puoliväliin painettu. Veto irtikytketty. Seison-
tajarru ei ole aktivoituna.
•Pohjaan painettu. Veto irtikytketty. Seisonta-
jarru täysin aktivoituna mutta ei lukittuna. Tätä
käytetään myös hätäjarrutukseen.
2.4.3 Salpa, seisontajarru (1:C)
Salpa lukitsee...

16
SUOMI FI
2.4.8 Irtikytkentävipu
Vipu, joka kytkee irti portaattoman vaihteiston.
HST-mallissa on yksi vipu, joka on kytketty taka-
akseliin. Katso (5:N).
4WD-mallissa on kaksi vipua, jotka on kytketty
taka-akseliin (6:O) ja etuakseliin (6:P).
Irtikytkentäkahva ei saa koskaan olla
ulomman ja sisemmän asennon välissä.
Tämä aiheuttaa voimansiirron ylikuu-
mentumisen ja vaurioittaa voimansiir-
toa.
Vivut mahdollistavat koneen siirtämisen käsin
moottori pysäytettynä. Kaksi asentoa:
1. Vipu sisällä –...

17
SUOMI FI
Vetolaitteen suurin sallittu pystykuormitus on 100
N.
Hinattavasta lisävarusteesta tuleva työntövoima
saa olla enintään 500 N.
HUOM! Ennen perävaunun käyttöä - ota yhteys
vakuutusyhtiöösi.
HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.
4 KÄYNNISTÄMINEN  JA AJAMINEN
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja puris-
tumisvammojen vaara.
4.1 Tankkaaminen (7:Q)Käytä vain puhdasta lyijytöntä bensiiniä. Öljyse-
koitteista 2-tahtibensiiniä ei saa käyttää....

18
SUOMI FI
4.4.2 Sähköiset turvatarkastukset
Tarkasta turvajärjestelmän toiminta
ennen jokaista käyttökertaa.
4.5 Käynnistys1.  Avaa polttonestehana. Katso 10:U.
2.  Tarkasta, että sytytysjohtimet on kytketty syty-
tystulppiin.
3.  Tarkasta, että voimanotto on irtikytketty.
4. Älä pidä jalkaa käyttöpolkimella.
5. Kylmäkäynnistys: siirrä kaasunsäädin eteen ri-
kastinasentoon.
Käynnistys lämpimänä: siirrä kaasunsäädin
täyskaasuasentoon (n. 2 cm taaksepäin rikasti-
nasennosta).
6. Paina...

19
SUOMI FI
Ensimmäinen huolto ja välihuollot  tulisi teettää
valtuutetussa korjaamossa, mutta käyttäjäkin voi
tehdä ne. Huoltokohteet on selostettu huoltovihko-
ssa ja toimenpiteet on selostettu kappaleessa 4
KÄYNNISTÄMINEN JA AJAMINEN sekä alla.
Valtuutetussa korjaamossa teetetty huolto takaa,
että työt suoritetaan ammattitaidolla ja siinä
käytetään vain alkuperäisiä varaosia.
Kun perushuolto tai välihuolto suoritetaan valtu-
utetussa korjaamossa, huoltovihkoon lyödään lei-
ma. Täyteen leimattu...

20
SUOMI FI
Tyhjennystulppa vaurioituu, jos se tiu-
kataan yli 5 Nm.
9.  Tarkasta, että taka-akselin tyhjennystulpan ti-
iviste on ehjä. Katso kuva 11:Y. Asenna paikal-
leen. Tiukkaa Tthjennystulppa 5 Nm
tiukkuuteen.
10.Ime öljy säiliön syvemmästä osasta öljyimuril-
la. Katso kuva 13.
11.Hävitä käytetty öljy paikallisten määräysten
mukaisesti.
5.5.3 Täyttö
Moottoria ei saa koskaan käyttää, kun
taempi sulkuventtiili on sisääntyönnet-
tynä ja etumainen sulkuventtiili on
ulosvedettynä.
Etuakselin...
