Stiga Lawn Tractor 8211 0003 92 Comfort Residence Prestige Ranger Svan Operators Manual

11
SVENSKASV
2.4.16Snabbfäste (33:H)
Snabbfästena är delbara vilket gör det
mycket lätt att växla mellan olika
arbetsredskap
Snabbfästena medger att aggregatet enkelt
kan växla mellan två lägen:
• Normalläget med fullt uppspänd rem.
• 4 cm bakom normalläget med slak rem så att
aggregatet kommer närmare basmaskinen.
Tillsammans med att spännrullen lossas från
remmen, förenklar snabbfästena rembyte,
aggregatbyte, tvättläge och serviceläge.
Släppa remspänningen
1. Demontera låsnålarna (33:G) på båda...

12
SVENSKASV
4 START OCH KÖRNING
Maskinen får inte användas utan att
motorhuven är stängd och låst. Risk för
brännskador och klämskador
föreligger.
4.1 BensinpåfyllningAnvänd alltid ren blyfri bensin. Oljeblandad 2-
taktsbensin får ej användas.
Tanken rymmer 12 liter. Nivån avläses enkelt
genom den transparenta tanken.
OBS! Vanlig blyfri bensin är en färskvara och skall
ej lagras mer än 30 dagar.
Med fördel kan även miljöanpassad bensin, så
kallad alkylatbensin användas. Denna typ av
bensin har en...

13
SVENSKASV
5. Comfort, Residence, Ranger, President:Kallstart - ställ gasreglaget längst fram i
chokeläget.
Varmstart - ställ gasreglaget på fullgas (ca 2 cm
bakom chokeläget).
Ranger Svan, Prestige, Excellent:
Ställ gasreglaget på fullgas.
Kallstart - drag ut chokereglaget maximalt.
Varmstart - chokereglaget skall vara inskjutet.
6.  Trampa ned pedalen koppling-broms helt.
7.  Vrid om startnyckeln och starta motorn.
8 Comfort, Residence, Ranger, President:
När motorn startat, för gasreglaget...

14
SVENSKASV
Förhindra ofrivillig motorstart genom
att lossa tändkabeln/tändkablarna från
tändstiftet/tändstiften och ta bort
startnyckeln.
5.3 DäcktryckJustera däckens lufttryck enligt följande:
Fram: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).
5.4 Byte av motorolja, filterDetta avsnitt innehåller tabeller omfattande de
olika motorer som ingår i STIGA:s sortiment. För
att förenkla läsningen, markera de data som gäller
för den aktuella maskinen/motorn.
5.4.1 Bytesintervall
I tabellen nedan anges i...

15
SVENSKASV
5.6 Transmission, olja (Prestige,
Residence)
Oljan i den hydrauliska kraftöverföringen skall
kontrolleras/justeras resp. bytas i intervaller enligt
tabellen nedan.
Oljetyp: Syntetisk olja 5W-50.
Oljemängd vid byte: ca 3,5 liter.
5.6.1 Kontroll - justering
1. Ställ upp maskinen helt horisontellt.
2. Avläs oljenivån på behållaren. Se 20:P. Nivån
skall ligga i höjd med strecket.
3. Vid behov, fyll på mera olja.
5.6.2 Avtappning
1. Kör maskinen i varierande hastigheter under
10-20 minuter...

16
SVENSKASV
5. Om ratten är snedställd, lossa den ena muttern
och drag åt den andra.
Spänn inte styrkedjorna för hårt. Styrningen går då
tungt, samtidigt som slitaget på kedjorna ökar.
5.9 Batteri
Syra som kommer i kontakt med ögon
eller hud orsakar allvarliga
personskador. Om någon kroppsdel
kommit i kontakt med syra, skölj
omedelbart rikligt med vatten och
kontakta genast läkare.
Batteriet är ett ventilreglerat batteri med 12 V
nominell spänning. Batterivätskan behöver och
kan ej kontrolleras...

17
SVENSKASV
4.  Demontera filtren. Förfiltret (27:C) är placerat
över luftfiltret (27:D). Var försiktig så att ingen
smuts kommer in i förgasaren. Gör rent i
luftfilterhuset.
5. Tvätta förfiltret (27:C) i flytande diskmedel och
vatten. Krama det torrt. Häll lite olja på filtret
och krama in oljan.
6. Montera i omvänd ordning. Kontrollera att
gummitätningen (27:E) är oskadad. Byt
tätningen vid behov.
5.10.3 Luftfilter (Ranger Svan)
Rengör luftfiltret var 3:e månad eller var 50:e
körtimma beroende...

18
SVENSKASV
6 ÖVRIGT
6.1 Nordisk miljömärkningPark Ranger Svan Svan uppfyller
kraven enligt Nordisk Miljömärkning
av gräsklippare version 4.
[*] B: Maskiner avsedda att användas upp till 30 tim-
mar per år. Slagvolym större än 225 cm3.När maskinen efter många års tjänst behöver bytas
ut, eller inte längre behövs, rekommenderar vi att
maskinen lämnas till Er återförsäljare för återvinn-
ing.
Maskinens startbatteri är av typen sluten blyacku-
mulator. Kasta inte utbytta batterier i soptunnan.
Lämna...

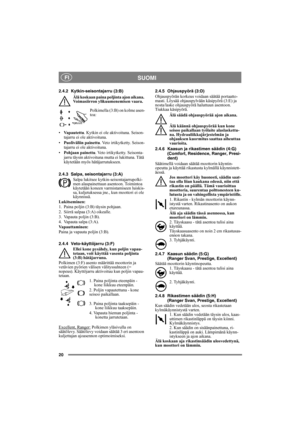

19
SUOMI FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henk-
ilö- ja/tai omaisuusvahinkojen vältt-
ämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLITKoneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen
käytön ja huollon edellyttämästä varovaisuudesta
ja tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen...

20
SUOMI FI
2.4.2 Kytkin-seisontajarru (3:B)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella (3:B) on kolme asen-
toa:
•Vapautettu. Kytkin ei ole aktivoituna. Seison-
tajarru ei ole aktivoituna.
•Puoliväliin painettu. Veto irtikytketty. Seison-
tajarru ei ole aktivoituna.
•Pohjaan painettu. Veto irtikytketty. Seisonta-
jarru täysin aktivoituna mutta ei lukittuna. Tätä
käytetään myös hätäjarrutukseen.
2.4.3 Salpa, seisontajarru (3:A)
Salpa lukitsee...
