Stiga Lawn Tractor 8211 0011 10 Villa 105 12 HST 14 HST Silent Operators Manual

71
ITALIANOIT
Il pedale può assumere le tre posizioni seguenti:Rilasciato. La frizione non è
attivata. Il freno di
stazionamento non è attivato.
Premuto a metà . La trazione in
avanti è disinserita. Il freno di
stazionamento non è attivato.
Completamente premuto . La trazione in avanti è
disinserita. Il freno di stazionamento è
completamente attivato ma non bloccato. Questa
posizione viene utilizzata anche come freno di
emergenza.
2.4.4 Fermo del freno di stazionamento  (1:C)
Il fermo blocca il...

72
ITALIANOIT
1.  Premendo il pedale in avanti
- la macchina avanza.
2. Quando sul pedale non è
presente un carico -  la
macchina è ferma.
3. Premendo il pedale indietro
- la macchina procede in
retromarcia.
4. Riducendo la pressione sul pedale -  la
macchina frena.
2.4.10 Volante regolabile (14 HST, Silent)
L’altezza del volante è regolabile in modo
infinitesimale. Svitare la manopola di regolazione
(3:H) dello sterzo per sollevare o abbassare il
volante nella posizione desiderata. Serrare....

73
ITALIANOIT
Per il dispositivo di traino la forza di spinta degli
accessori trainati può ammontare al massimo
a 500 N.
NOTA! Prima di utilizzare un carrello rimorchio,
contattare la compagnia di assicurazione.
NOTA! Questa macchina non è destinata al
traffico sulla pubblica via.
4 AVVIAMENTO E MARCIA
La macchina non funziona se il
contenitore motore non è chiuso e
bloccato. Vi è il rischio di ustioni e di
lesioni da schiacciamento.
4.1 RIFORNIMENTO DI CARBURANTE
Usare solo benzina senza piombo....

74
ITALIANOIT
4.3.2 Controllo di sicurezza elettricoControllare sempre il funzionamento
del sistema di sicurezza prima delluso.
4.4 AVVIAMENTO1.  Vedere fig. 10 (+ 9:T). Aprire il rubinetto della benzina situato all’interno del coperchio sul lato
sinistro posteriore.
2.  Controllare che i cavi delle candele siano  inseriti nelle rispettive candele.
3.  Controllare che la presa di forza sia disinserita.
4.  Non tenere il piede sul pedale della  trasmissione.
5. Partenza a freddo - chiudere l’aria....

75
ITALIANOIT
Non utilizzare mai acqua ad alta
pressione. Potrebbe danneggiare le
guarnizioni dellalbero, i componenti
elettrici e le valvole idrauliche.
Non utilizzare mai aria ad alta
pressione rivolta contro le alette del
radiatore. La struttura delle alette ne
verrebbe danneggiata.
Pulire sempre la macchina dopo luso. Per la
pulizia, attenersi alle istruzioni seguenti:
 Non spruzzare lacqua direttamente sul motore.
 Pulire il motore con una spazzola e/o aria  compressa.
 Pulire la presa...

76
ITALIANOIT
5.7 STERZOLo sterzo deve essere controllato/corretto dopo 5
ore di funzionamento e, successivamente, dopo 25
ore di funzionamento.
5.7.1 Controlli
Girare leggermente il volante avanti e indietro.
Nello sterzo non deve esserci nessun gioco
meccanico.
5.7.2 Regolazione
Se necessario, regolare i cavi dello sterzo come
segue:
Tendere i cavi dello sterzo avvitando i dadi (fig.
12). Importante! Per evitare che i cavi si
attorciglino, tenerne ben ferme le estremità a vite
durante la...

77
ITALIANOIT
Rimuovere/installare i filtri dellaria come segue.
105, 12, 12 HST, 14 HST:
1.  Togliere il coperchio del filtro dell’aria (8:R).
2.  Togliere il filtro di carta (8:S). Impedire che lo sporco penetri nel carburatore. Pulire
l’alloggiamento del filtro dell’aria.
3. Pulire il filtro di carta picchiettandolo  delicatamente contro una superficie piana. Se il
filtro è molto sporco, sostituirlo.
4. Rimontare il tutto nell’ordine inverso a quello  di smontaggio.
Silent:
1. Smontare il coperchio...

78
ESPAÑOLES
1 GENERAL
Este símbolo indica una
ADVERTENCIA. Si no se siguen al pie
de la letra las instrucciones pueden
producirse lesiones personales graves o
daños materiales.
Lea atentamente estas instrucciones de
uso y el folleto “INSTRUCCIONES DE
SEGURIDAD” antes de arrancar la
máquina.
1.1 SÍMBOLOSHemos incluido los siguientes símbolos en la
máquina para recordarle que debe manejarla y
realizar todo el mantenimiento con el debido
cuidado y atención.
A continuación se indica el significado...

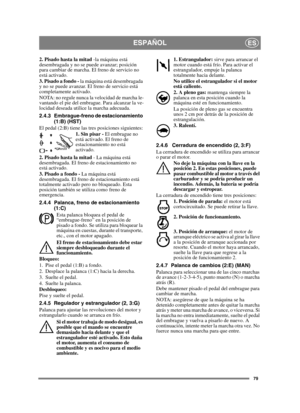

79
ESPAÑOLES
2. Pisado hasta la mitad -la máquina está
desembragada y no se puede avanzar; posición
para cambiar de marcha. El freno de servicio no
está activado.
3. Pisado a fondo -  la máquina está desembragada
y no se puede avanzar. El freno de servicio está
completamente activado.
NOTA: no regule nunca la velocidad de marcha le-
vantando el pie del embrague. Para alcanzar la ve-
locidad deseada utilice la marcha adecuada.
2.4.3 Embrague-freno de estacionamiento
(1:B) (HST)
El pedal (2:B) tiene...

80
ESPAÑOLES
2.4.8 Toma de fuerza (2, 3:D) No active nunca la toma de fuerza con
la herramienta de montaje en la parte
frontal en la posición de transporte; la
transmisión se estropearía.
Palanca que activa y desactiva la toma de fuerza
que acciona las placas de corte y los accesorios
montados en la parte frontal. Admite dos
posiciones: 1.Palanca en posición hacia delante:
toma de fuerza desactivada.
2. Palanca en posición hacia atrás:  toma
de fuerza activada.
2.4.9 Conducción-freno de servicio...
