Stiga MULTICLIP 46 S 46 SE 46 S EURO Dutch Version Manual

STIGA
MULTICLIP
46 S
46 SE
46 S EURO
8211-0203-11

2
SVENSKA S
12
34
F
EE
STOP
N
G
I
I
EURO
G
ADDFULL
12
34
3.4. Multiclip 46 SE
2.
ADD
FULL
FULL
ADD
0,15 l.
ADD
FULL
7. Honda
6. Briggs & Stratton ES 45
8. Multiclip 46 S
5. Briggs & Stratton LS 45
1.

3
SVENSKAS
3x
STOP
N
G
9. Multiclip 46 SE10. Briggs & Stratton LS 45
11. Briggs & Stratton ES 45
3x
12. Honda
13.14.
15.16.
I
SS
S
FRONTREAR

4
SVENSKA S
17. Briggs & Stratton LS 45
19. Honda20.
21.22.
18. Briggs & Stratton ES 45
0,75 mm
Briggs & Stratton : 0,75 mm
Honda: 0,7-0,8 mm
40 Nm

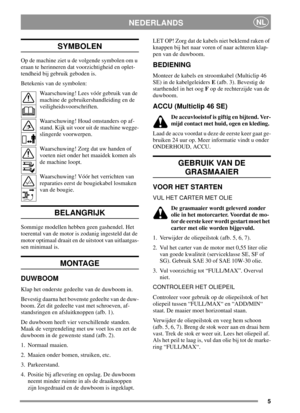

5
NEDERLANDSNL
SYMBOLEN
Op de machine ziet u de volgende symbolen om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik geboden is.
Betekenis van de symbolen:
Waarschuwing! Lees vóór gebruik van de
machine de gebruikershandleiding en de
veiligheidsvoorschriften.
Waarschuwing! Houd omstanders op af-
stand. Kijk uit voor uit de machine wegge-
slingerde voorwerpen.
Waarschuwing! Zorg dat uw handen of
voeten niet onder het maaidek komen als
de machine loopt.
Waarschuwing! Vóór het...

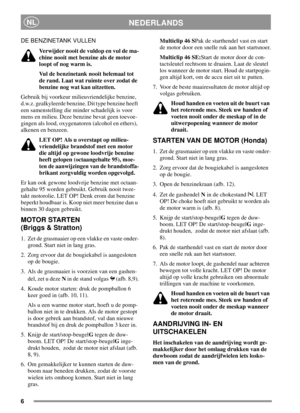

6
NEDERLANDSNL
DE BENZINETANK VULLEN
Verwijder nooit de vuldop en vul de ma-
chine nooit met benzine als de motor
looptofnogwarmis.
Vul de benzinetank nooit helemaal tot
de rand. Laat wat ruimte over zodat de
benzine nog wat kan uitzetten.
Gebruik bij voorkeur milieuvriendelijke benzine,
d.w.z. gealkyleerde benzine. Dit type benzine heeft
een samenstelling die minder schadelijk is voor
mens en milieu. Deze benzine bevat geen toevoe-
gingen als lood, oxygenatoren (alcohol en ethers),
alkenen en benzeen....

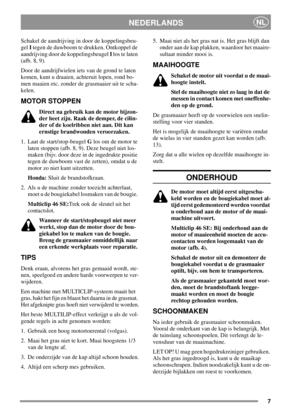

7
NEDERLANDSNL
Schakel de aandrijving in door de koppelingsbeu-
gelItegen de duwboom te drukken. Ontkoppel de
aandrijving door de koppelingsbeugelIlos te laten
(afb. 8, 9).
Door de aandrijfwielen iets van de grond te laten
komen, kunt u draaien, achteruit lopen, rond bo-
men maaien etc. zonder de grasmaaier uit te scha-
kelen.
MOTOR STOPPEN
Direct na gebruik kan de motor bijzon-
der heet zijn. Raak de demper, de cilin-
der of de koelribben niet aan. Dit kan
ernstige brandwonden veroorzaken.
1. Laat de...

8
NEDERLANDSNL
Maak de geluiddemper en de directe
omgeving regelmatig schoon en verwij-
der gras, vuil en brandbaar materiaal.
LET OP! Maak een of twee keer per jaar schoon
onder de kap van de transmissie. Stel de minimale
maaihoogte in. Draai de schroeven los en verwij-
der de kap (afb. 14). Gebruik een borstel of pers-
lucht.
Ieder seizoen moeten de aandrijfwielen aan de bin-
nenzijde schoongemaakt worden. Verwijder het
wiel, de wielkap, de schroef en de afstandsring.
Verwijder met een borstel of...

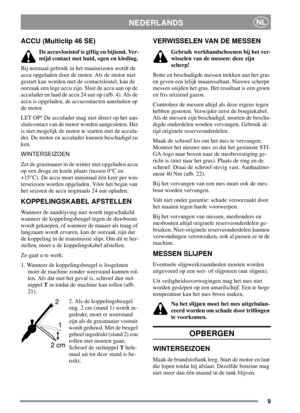

9
NEDERLANDSNL
ACCU (Multiclip 46 SE)
De accuvloeistof is giftig en bijtend. Ver-
mijd contact met huid, ogen en kleding.
Bij normaal gebruik in het maaiseizoen wordt de
accu opgeladen door de motor. Als de motor niet
gestart kan worden met de contactsleutel, kan de
oorzaak een lege accu zijn. Sluit de accu aan op de
acculaderenlaaddeaccu24uurop(afb.4).Alsde
accu is opgeladen, de accucontacten aansluiten op
de motor.
LET OP! De acculader mag niet direct op het aan-
sluitcontact van de motor worden...

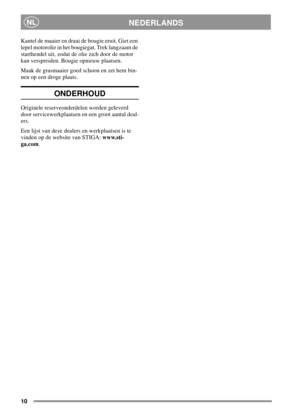

10
NEDERLANDSNL
Kantel de maaier en draai de bougie eruit. Giet een
lepel motorolie in het bougiegat. Trek langzaam de
starthendel uit, zodat de olie zich door de motor
kan verspreiden. Bougie opnieuw plaatsen.
Maak de grasmaaier goed schoon en zet hem bin-
nen op een droge plaats.
ONDERHOUD
Originele reserveonderdelen worden geleverd
door servicewerkplaatsen en een groot aantal deal-
ers.
Eenlijstvandezedealersenwerkplaatseniste
vinden op de website van STIGA:www.sti-
ga.com.
