Stiga MULTICLIP 46 S 46 SE 46 S EURO German Version Manual
Here you can view all the pages of manual Stiga MULTICLIP 46 S 46 SE 46 S EURO German Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA MULTICLIP 46 S 46 SE 46 S EURO 8211-0203-12
Page 2
SVENSKA S 12 34 STOP N G I I EURO G ADD FULL 12 34 3.4. Multiclip 46 SE 2. ADD FULL FULL ADD 0,15 l. ADD FULL 7. Honda 6. Briggs & Stratton ES 45 8. Multiclip 46 S 5. Briggs & Stratton LS 40/45 1.
Page 3
SVENSKAS 3x STOP N G 9. Multiclip 46 SE 10. Briggs & Stratton LS 45 11. Briggs & Stratton ES 45 3x 12. Honda 13.14. 15. 16. I SS S FRONTREAR
Page 4
SVENSKA S 17. Briggs & Stratton LS 45 19. Honda20. 21.22. 18. Briggs & Stratton ES 45 0,75 mmBriggs & Stratton : 0,75 mm Honda: 0,7-0,8 mm 40 Nm

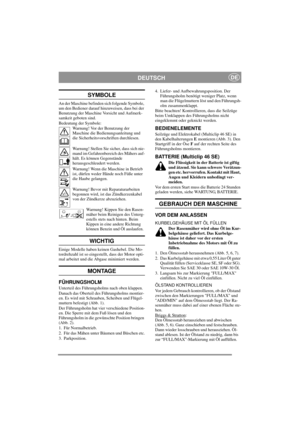

Page 5
DEUTSCHDE SYMBOLE An der Maschine befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerk- samkeit geboten sind. Bedeutung der Symbole:Warnung! Vor der Benutzung der Maschine die Bedienungsanleitung und die Sicherheitsvorschriften durchlesen. Warnung! Stellen Sie sicher, dass sich nie- mand im Gefahrenbereich des Mähers auf- hält. Es können Gegenstände herausgeschleudert werden. Warnung! Wenn die Maschine in Betrieb ist, dürfen...

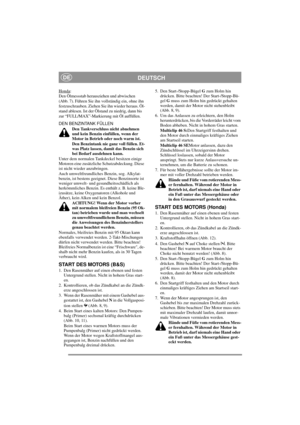

Page 6
DEUTSCHDE Honda: Den Ölmessstab herausziehen und abwischen (Abb. 7). Führen Sie ihn vollständig ein, ohne ihn festzuschrauben. Ziehen Sie ihn wieder heraus. Öl- stand ablesen. Ist der Ölstand zu niedrig, dann bis zur “FULL/MAX”-Markier ung mit Öl auffüllen. DEN BENZINTANK FÜLLEN Den Tankverschluss nicht abnehmen und kein Benzin einfüllen, wenn der Motor in Betrieb oder noch warm ist. Den Benzintank nie ganz voll füllen. Et- was Platz lassen, damit das Benzin sich bei Bedarf ausdehnen kann. Unter...

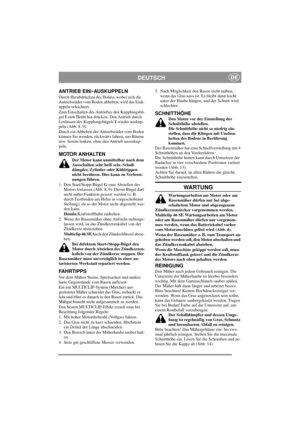

Page 7
DEUTSCHDE ANTRIEB EIN/-AUSKUPPELN Durch Herabdrücken des Holms, wobei sich die Antriebsräder vom Boden abheben, wird das Eink- uppeln erleichtert. Zum Einschalten des Antriebes den Kupplungsbü- gel I zum Holm hin drücken. Den Antrieb durch Loslassen des Kupplungsbügels I wieder auskup- peln (Abb. 8, 9). Durch ein Abheben der Antriebsräder vom Boden können Sie wenden, rückwärts fahren, um Bäume usw. herum lenken, ohne den Antrieb auszukup- peln. MOTOR ANHALTEN Der Motor kann unmittelbar nach dem...

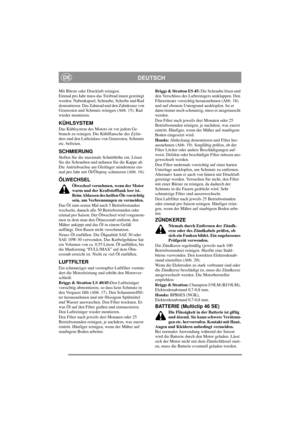

Page 8
DEUTSCHDE Mit Bürste oder Druckluft reinigen. Einmal pro Jahr muss das Treibrad innen gereinigt werden. Nabenkapsel, Schraube, Scheibe und Rad demontieren. Das Zahnrad und den Zahnkranz von Grasresten und Schmutz reinigen (Abb. 15). Rad wieder montieren. KÜHLSYSTEM Das Kühlsystem des Motors ist vor jedem Ge- brauch zu reinigen. Die Kühlflansche des Zylin- ders und den Lufteinlass von Grasresten, Schmutz etc. befreien. SCHMIERUNG Stellen Sie die maximale Schnitthöhe ein. Lösen Sie die Schrauben und...

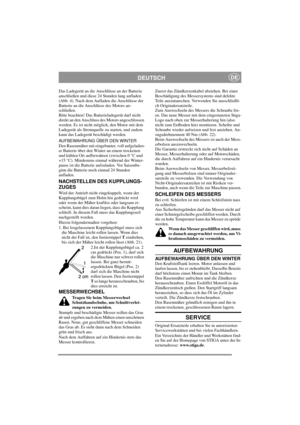

Page 9
DEUTSCHDE Das Ladegerät an die Anschlüsse an der Batterie anschließen und diese 24 Stunden lang aufladen (Abb. 4). Nach dem Aufladen die Anschlüsse der Batterie an die Anschlüsse des Motors an- schließen. Bitte beachten! Das Batterieladegerät darf nicht direkt an den Anschluss des Motors angeschlossen werden. Es ist nicht möglich, den Motor mit dem Ladegerät als Stromquelle zu starten, und zudem kann das Ladegerät beschädigt werden. AUFBEWAHRUNG ÜBER DEN WINTER Den Rasenmäher mit eingebauter,...

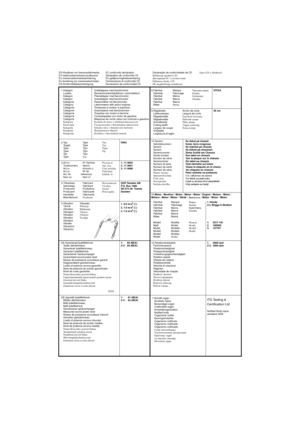

Page 10
STOP EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-KonformitätsbescheinigungEC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità CE Declaración de conformidad CEDeclaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozatIzjava ES o skladnosti 1.Kategori Luokka Kategori Kategori...
