Stiga MULTICLIP 46 S 46 SE 46 S EURO Spanish Version Manual
Here you can view all the pages of manual Stiga MULTICLIP 46 S 46 SE 46 S EURO Spanish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA MULTICLIP 46 S 46 SE 46 S EURO 8211-0203-12
Page 2
SVENSKA S 12 34 STOP N G I I EURO G ADD FULL 12 34 3.4. Multiclip 46 SE 2. ADD FULL FULL ADD 0,15 l. ADD FULL 7. Honda 6. Briggs & Stratton ES 45 8. Multiclip 46 S 5. Briggs & Stratton LS 40/45 1.
Page 3
SVENSKAS 3x STOP N G 9. Multiclip 46 SE 10. Briggs & Stratton LS 45 11. Briggs & Stratton ES 45 3x 12. Honda 13.14. 15. 16. I SS S FRONTREAR
Page 4
SVENSKA S 17. Briggs & Stratton LS 45 19. Honda20. 21.22. 18. Briggs & Stratton ES 45 0,75 mmBriggs & Stratton : 0,75 mm Honda: 0,7-0,8 mm 40 Nm

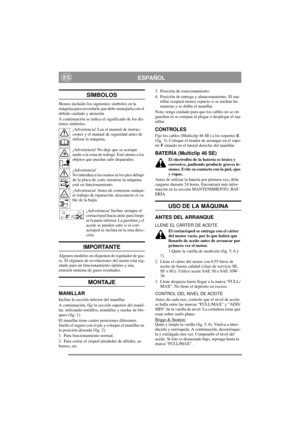

Page 5
ESPAÑOLES SÍMBOLOS Hemos incluido los siguientes símbolos en la máquina para recordarle que debe manejarla con el debido cuidado y atención. A continuación se indica el significado de los dis- tintos símbolos.¡Advertencia! Lea el manual de instruc- ciones y el manual de seguridad antes de utilizar la máquina. ¡Advertencia! No deje que se acerque nadie a la zona de trabajo. Esté atento a los objetos que puedan salir disparados. ¡Advertencia! No introduzca las manos ni los pies debajo de la placa...

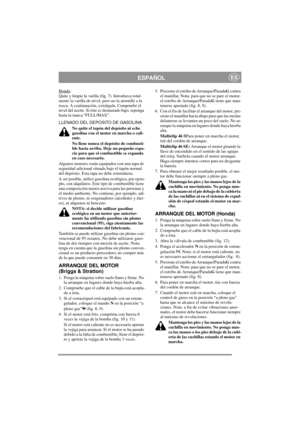

Page 6
ESPAÑOLES Honda: Quite y limpie la varilla (fig. 7). Intr oduzca total- mente la varilla de nivel, pero no la atornille a la rosca. A continuación, extráigala. Compruebe el nivel del aceite. Si éste es demasiado bajo, reponga hasta la marca “FULL/MAX”. LLENADO DEL DEPOSITO DE GASOLINA No quite el tapón del depósito ni eche gasolina con el motor en marcha o cali- ente. No llene nunca el depósito de combusti- ble hasta arriba. Deje un pequeño espa- cio para que el combustible se expanda en caso...

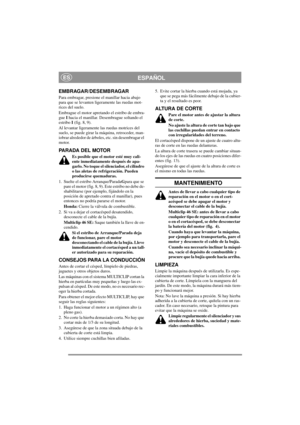

Page 7
ESPAÑOLES EMBRAGAR/DESEMBRAGAR Para embragar, presione el manillar hacia abajo para que se levanten ligeramente las ruedas mot- rices del suelo. Embrague el motor apretando el estribo de embra- gue I hacia el manillar. Desembrague soltando el estribo I (fig. 8, 9). Al levantar ligeramente las ruedas motrices del suelo, se puede girar la máquina, retroceder, man- iobrar alrededor de árboles , etc. sin desembragar el motor. PARADA DEL MOTOR Es posible que el motor esté muy cali- ente inmediatamente...

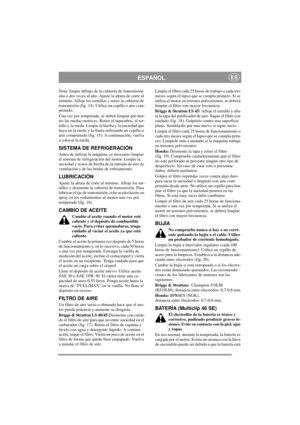

Page 8
ESPAÑOLES Nota: limpie debajo de la cubierta de transmisión una o dos veces al año. Ajuste la altura de corte al mínimo. Afloje los tornillos y retire la cubierta de transmisión (fig. 14). Utilice un cepillo o aire com- primido. Una vez por temporada, se deben limpiar por den- tro las ruedas motrices. Retire el tapacubos, el tor- nillo y la rueda. Limpie la hierba y la suciedad que haya en la rueda y la llanta utilizando un cepillo o aire comprimido (fig. 15). A continuación, vuelva a colocar la...

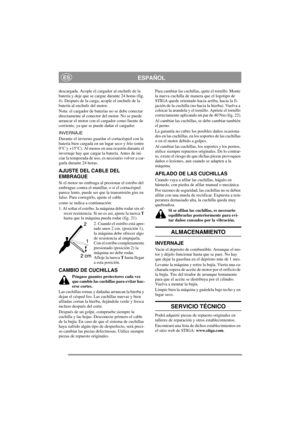

Page 9
ESPAÑOLES descargada. Acople el cargador al enchufe de la batería y deje que se cargue durante 24 horas (fig. 4). Después de la carga, acople el enchufe de la batería al enchufe del motor. Nota: el cargador de baterías no se debe conectar directamente al conector del motor. No se puede arrancar el motor con el cargador como fuente de corriente, ya que se puede dañar el cargador. INVERNAJE Durante el invierno guardar el cortacésped con la batería bien cargada en un lugar seco y frío (entre 0°C y...

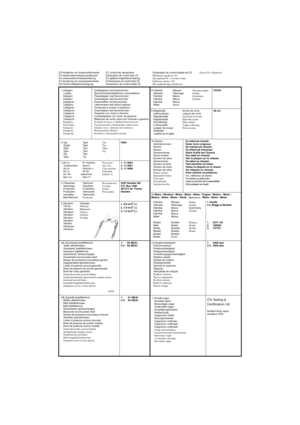

Page 10
STOP EG-försäkran om överensstämmelse EY-vaatimustenmukaisuusvakuutus EU-overensstemmelseserklæring EU-forsikring om overensstemmelse EG-KonformitätsbescheinigungEC conformity declaration Déclaration de conformité CE EU-gelijkvormigheidsverklaring Dichiarazione di conformità CE Declaración de conformidad CEDeclaração de conformidade da CE Deklaracja zgodności EC Декларация EC о соответствии Deklarace shody s EU EK megfelelőségi nyilatkozatIzjava ES o skladnosti 1.Kategori Luokka Kategori Kategori...
