Stiga Park 4WD COMFORT ROYAL PRESTIGE Finnish Version Manual
Here you can view all the pages of manual Stiga Park 4WD COMFORT ROYAL PRESTIGE Finnish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD COMFORTROYAL PRESTIGE 8211-0562-01
Page 2
2 S T A B CF D E Royal Prestige GI K HJ P Q Comfort GK J I 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max WRoyal V U x Comfort W Prestige W 7 9 118 10 12
Page 4
4 Comfort Y Z Prestige YZ 0 1 Royal YZ 13 15 1714 16 18

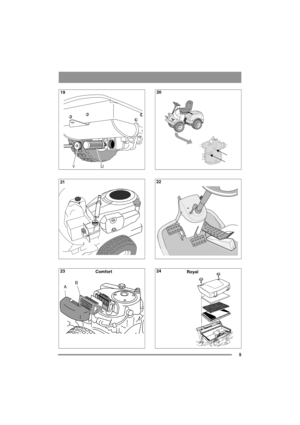

Page 5
5 VU Comfort ABRoyal 19 21 2320 22 24

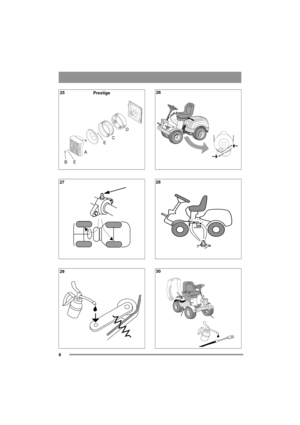

Page 6
6 AECD B E Prestige25 27 2926 28 30

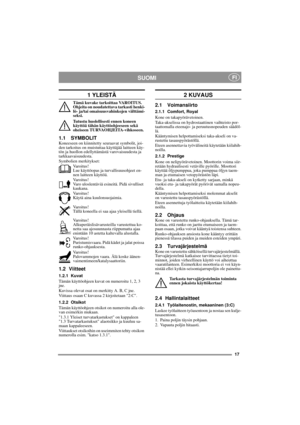

Page 7
17 SUOMI FI 1 YLEISTÄ Tämä kuvake tarkoittaa VAROITUS. Ohjeita on noudatettava tarkasti henki- lö- ja/tai omaisuusvahinkojen välttämi- seksi. Tutustu huolellisesti ennen koneen käyttöä tähän käyttöohjeeseen sekä oheiseen TURVAOHJEITA-vihkoseen. 1.1 SYMBOLITKoneeseen on kiinnitetty seuraavat symbolit, joi- den tarkoitus on muistuttaa käyttäjää laitteen käy- tön ja huollon edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue käyttöopas ja turvallisuusohjeet en- nen...

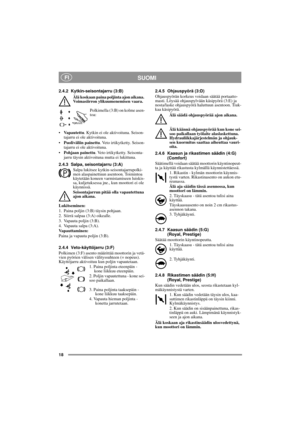

Page 8
18 SUOMI FI 2.4.2 Kytkin-seisontajarru (3:B) Älä koskaan paina poljinta ajon aikana. Voimasiirron ylikuumenemisen vaara. Polkimella (3:B) on kolme asen- toa: •Vapautettu. Kytkin ei ole aktivoituna. Seison- tajarru ei ole aktivoituna. •Puoliväliin painettu. Veto irtikytketty. Seison- tajarru ei ole aktivoituna. •Pohjaan painettu. Veto irtikytketty. Seisonta- jarru täysin aktivoituna mutta ei lukittuna. 2.4.3 Salpa, seisontajarru (3:A) Salpa lukitsee kytkin-seisontajarrupolki- men alaspainettuun asentoon....
Page 9
19 SUOMI FI 2.4.9 Virtalukko/ajovalot (4, 5:I) Virtalukon avulla käynnistetään ja pysäytetään moottori. Virtalukko toimii myös ajovalojen kat- kaisimena. Älä jätä konetta valvomatta niin, että avain on asennossa 2 tai 3. Palovaara, polttonestettä voi valua moottoriin kaa- suttimen läpi tai akku saattaa purkau- tua ja vaurioitua. Neljä asentoa: 1. Pysäytysasento - moottorin sytytysvirta katkaistu. Avain voidaan poistaa lukosta. 2. Ajoasento - ajovalot päällä. 3. Ajoasento – ajovalot pois päältä. 4....
Page 10
20 SUOMI FI 3 KÄYTTÖKOHTEET Konetta saa käyttää vain seuraaviin töihin STIGA- alkuperäistarvikkeilla varustettuna. Vetolaitteen suurin sallittu pystykuormitus on 100 N. Hinattavasta lisävarusteesta tuleva työntövoima saa olla enintään 500 N. HUOM! Ennen perävaunun käyttöä - ota yhteys vakuutusyhtiöösi. HUOM! Tällä koneella ei saa ajaa yleisellä tiellä. 4 KÄYNNISTÄMINEN JA AJA-MINEN Konetta ei saa käyttää ellei konepelti ole suljettu ja lukittu. Palo- ja puristu- misvammojen vaara. 4.1...
