Stiga Park 4WD COMFORT ROYAL PRESTIGE Instructions Manual

11
SVENSKASV
4.5 Start1.  Öppna bensinkranen. Se fig. 14.
2.  Kontrollera att tändkabeln/tändkablarna är
monterad/-e på tändstiftet/tändstiften.
3. Kontrollera att kraftuttaget är urkopplat.
4.  Håll inte foten på drivpedalen.
5. Comfort:
Kallstart - ställ gasreglaget längst fram i
chokeläget.
Varmstart - ställ gasreglaget på fullgas (ca 2 cm
bakom chokeläget).
Royal, Prestige:
Ställ gasreglaget på fullgas.
Kallstart - drag ut chokereglaget maximalt.
Varmstart - chokereglaget skall vara...

12
SVENSKASV
5.2 FörberedelseAll service och allt underhåll skall utföras på
stillastående maskin med stoppad motor.
Förhindra att maskinen rullar genom
att alltid lägga i parkeringsbromsen.
Stoppa motorn.
Förhindra ofrivillig motorstart genom
att lossa tändkabeln/tändkablarna från
tändstiftet/tändstiften och ta bort
startnyckeln.
5.3 DäcktryckJustera däckens lufttryck enligt följande:
Fram: 0,6 bar (9 psi).
Bak: 0,4 bar (6 psi).
5.4 Byte av motorolja, filterDetta avsnitt innehåller tabeller...

13
SVENSKASV
5.5 Bränslefilter (15, 16, 17:Z)Comfort, RoyalByt bränslefilter varje säsong.
Prestige
Byt bränslefilter var 1500:e drifttimma.
Kontrollera att inget bränsleläckage förekommer
då det nya filtret har monterats.
5.6 Transmission, olja-filter
(Prestige)
Olja och filter i den hydrauliska kraftöverföringen
skall kontrolleras/justeras resp. bytas i intervaller
enligt tabellen nedan.
Oljetyp: Syntetisk olja 5W-50.
Oljemängd vid byte: ca 3,5 liter.
5.6.1 Kontroll - justering
1. Ställ upp maskinen...

14
SVENSKASV
5.8 StyrningStyrningen skall kontrolleras/justeras efter 5
timmars drift och därefter var 100:e driftstimma.
5.8.1 Kontroll
Vrid ratten i korta ryck fram och tillbaka. Inget
mekaniskt glapp i styrkedjorna skall förekomma.
5.8.2 Justering
Justera styrkedjorna vid behov enligt följande:
1. Ställ maskinen i läget “rakt fram”.
2. Justera styrkedjorna med de två muttrarna,
placerade under midjepunkten. Se fig. 26.
3. Justera båda muttrarna lika mycket tills inget
glapp förekommer.
4. Provkör...

15
SVENSKASV
5.10.2 Luftfilter (Prestige)
Förfiltret (skumplastfilter) skall rengöras var 25:e
drifttimma.
Luftfiltret (pappersfilter) skall bytas var 100:e
drifttimma.
OBS! Rengör/byt filtren oftare om maskinen
arbetar under dammiga förhållanden.
Demontera/montera luftfiltren enligt
nedanstående.
1. Demontera höger bakhjul.
2. Rengör noggrannt runt luftfilterkåpan.
3. Demontera luftfilterkåpan (25:A) genom att
lossa dess skruv (25:B).
4.  Demontera filtren. Förfiltret (25:C) är placerat
över...

16
SVENSKASV
5.14 SäkringarOm något av felen nedan uppstår, byt aktuell
säkring. Se fig. 13.
6 PATENT - MÖNSTERSKYDD
Denna maskin eller delar därav omfattas av
följande patent och mönsterskydd:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1, SE0501599-5.
GGP förbehåller sig rätten att förändra produkten
utan föregående meddelande. Fel Säkring
Motorn startar ej eller startar och
stoppar omedelbart. Batteriet är...

17

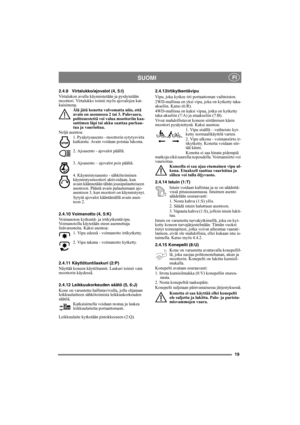

SUOMI FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS.
Ohjeita on noudatettava tarkasti henki-
lö- ja/tai omaisuusvahinkojen välttämi-
seksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä
oheiseen TURVAOHJEITA-vihkoseen.
1.1 SYMBOLITKoneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää laitteen käy-
tön ja huollon edellyttämästä varovaisuudesta ja
tarkkaavaisuudesta.
Symbolien merkitykset:
Varoitus!
Lue käyttöopas ja turvallisuusohjeet en-
nen...

18
SUOMI FI
2.4.2 Kytkin-seisontajarru (3:B)
Älä koskaan paina poljinta ajon aikana.
Voimasiirron ylikuumenemisen vaara.
Polkimella (3:B) on kolme asen-
toa:
•Vapautettu. Kytkin ei ole aktivoituna. Seison-
tajarru ei ole aktivoituna.
•Puoliväliin painettu. Veto irtikytketty. Seison-
tajarru ei ole aktivoituna.
•Pohjaan painettu. Veto irtikytketty. Seisonta-
jarru täysin aktivoituna mutta ei lukittuna.
2.4.3 Salpa, seisontajarru (3:A)
Salpa lukitsee kytkin-seisontajarrupolki-
men alaspainettuun asentoon....

19
SUOMI FI
2.4.9 Virtalukko/ajovalot (4, 5:I)
Virtalukon avulla käynnistetään ja pysäytetään
moottori. Virtalukko toimii myös ajovalojen kat-
kaisimena.
Älä jätä konetta valvomatta niin, että
avain on asennossa 2 tai 3. Palovaara,
polttonestettä voi valua moottoriin kaa-
suttimen läpi tai akku saattaa purkau-
tua ja vaurioitua.
Neljä asentoa:
1. Pysäytysasento - moottorin sytytysvirta
katkaistu. Avain voidaan poistaa lukosta.
2. Ajoasento - ajovalot päällä.
3. Ajoasento – ajovalot pois päältä.
4....

20
SUOMI FI
3 KÄYTTÖKOHTEET
Konetta saa käyttää vain seuraaviin töihin STIGA-
alkuperäistarvikkeilla varustettuna.
Vetolaitteen suurin sallittu pystykuormitus on 100
N.
Hinattavasta lisävarusteesta tuleva työntövoima
saa olla enintään 500 N.
HUOM! Ennen perävaunun käyttöä - ota yhteys
vakuutusyhtiöösi.
HUOM! Tällä koneella ei saa ajaa yleisellä tiellä.
4 KÄYNNISTÄMINEN  JA AJA-MINEN
Konetta ei saa käyttää ellei konepelti
ole suljettu ja lukittu. Palo- ja puristu-
misvammojen vaara.
4.1...
