Stiga Park 4WD COMFORT ROYAL PRESTIGE Russian Version Manual
Here you can view all the pages of manual Stiga Park 4WD COMFORT ROYAL PRESTIGE Russian Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD COMFORTROYAL PRESTIGE 8211-0563-01
Page 2
2 S T A B CF D E Royal Prestige GI K HJ P Q Comfort GK J I 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max WRoyal V U x Comfort W Prestige W 7 9 118 10 12
Page 4
4 Comfort Y Z Prestige YZ 0 1 Royal YZ 13 15 1714 16 18

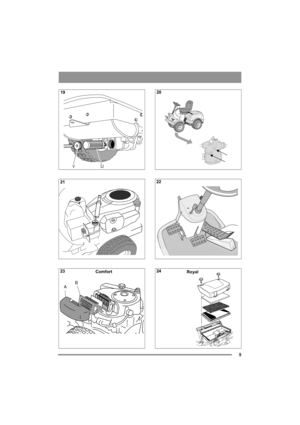

Page 5
5 VU Comfort ABRoyal 19 21 2320 22 24

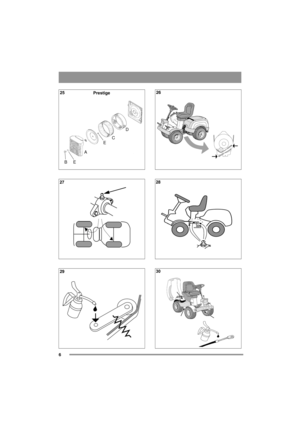

Page 6
6 AECD B E Prestige25 27 2926 28 30

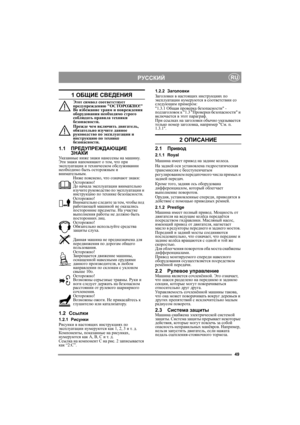

Page 7
49 РУССКИЙRU 1 ОБЩИЕ СВЕДЕНИЯ Этот символ соответствует предупреждению ОСТОРОЖНО! Во избежание травм и повреждения оборудования необходимо строго соблюдать правила техники безопасности. Прежде чем включить двигатель, обязательно изучите данное руководство по эксплуатации и инструкцию по технике безопасности. 1.1ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ Указанные ниже знаки нанесены на машину. Эти знаки напоминают о том, что при эксплуатации и техническом обслуживании необходимо быть осторожным и внимательным....

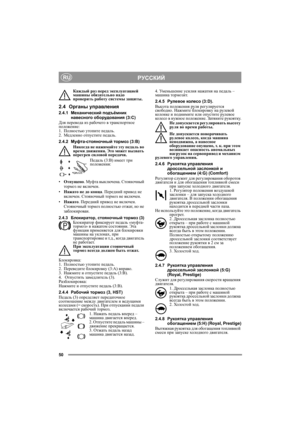

Page 8
50 РУССКИЙRU Каждый раз перед эксплуатацией машины обязательно надо проверить работу системы защиты. 2.4Органы управления 2.4.1Механический подъёмник навесного оборудования (3:С) Для перевода из рабочего в транспортное положение: 1.Полностью утопите педаль. 2.Медленно отпустите педаль. 2.4.2Муфта-стояночный тормоз (3:B) Никогда не нажимайте эту педаль во время движения. Это может вызвать перегрев силовой передачи. Педаль (3:B) имеет три положения: •Отпущено. Муфта выключена. Стояночный тормоз не...

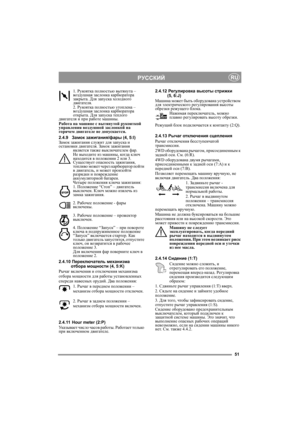

Page 9
51 РУССКИЙRU 1. Рукоятка полностью вытянута – воздушная заслонка карбюратора закрыта. Для запуска холодного двигателя. 2. Рукоятка полностью утоплена – воздушная заслонка карбюратора открыта. Для запуска теплого двигателя и при работе машины. Работа на машине с вытянутой рукояткой управления воздушной заслонкой на горячем двигателе не допускается. 2.4.9Замок зажигания/фары (4, 5:I) Замок зажигания служит для запуска и остановки двигателя. Замок зажигания является также выключателем фар. Не...

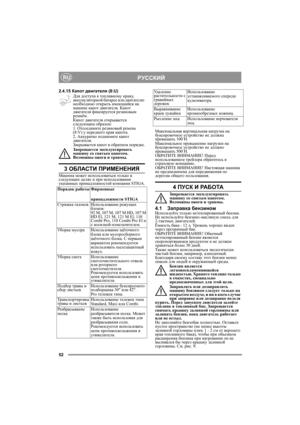

Page 10
52 РУССКИЙRU 2.4.15Капот двигателя (8:U) Для доступа к топливному крану, аккумуляторной батарее или двигателю необходимо открыть имеющийся на машине капот двигателя. Капот двигателя фиксируется резиновым ремнём. Капот двигателя открывается следующим образом: 1. Отсоедините резиновый ремень (8:V) у переднего края капота. 2. Аккуратно поднимите капот двигателя. Закрывается капот в обратном порядке. Запрещается эксплуатировать машину со снятым капотом. Возможны ожоги и травмы. 3 ОБЛАСТИ...
