Stiga Park 4WD COMFORT ROYAL PRESTIGE Russian Version Manual

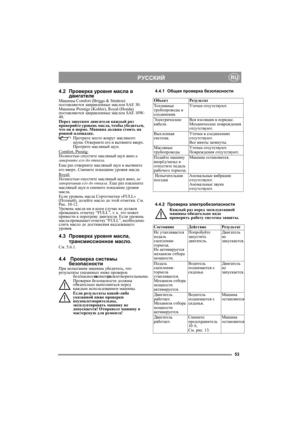

53
РУССКИЙRU
4.2Проверка уровня масла в
двигателе
Машины Comfort (Briggs & Stratton)
поставляются заправленные маслом SAE 30.
Машины Prestige (Kohler), Royal (Honda)
поставляются заправленные маслом SAE 10W-
40.
Перед запуском двигателя каждый раз
проверяйте уровень масла, чтобы убедиться,
что он в норме. Машина должна стоять на
ровной площадке.
Протрите место вокруг масляного
щупа. Отверните его и вытяните вверх.
Протрите масляный щуп.
Comfort, Prestig
:Полностью опустите масляный щуп вниз и...

54

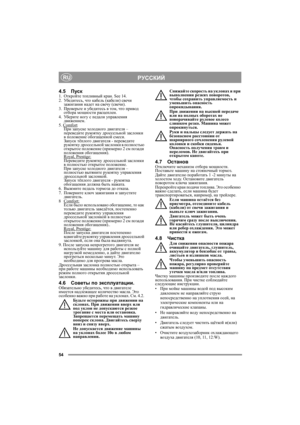

РУССКИЙRU
4.5Пуск1. Откройте топливный кран. See 14.
2. Уб е д и т е с ь, что кабель (кабели) свечи
зажигания надет на свечу (свечи).
3. Проверьте и убедитесь в том, что привод
отбора мощности расцеплен.
4. Уб е р и т е ногу с педали управления
движением.
5. Comfort
При запуске холодного двигателя –
переведите рукоятку дроссельной заслонки
в положение обогащенной смеси.
Запуск тёплого двигателя - переведите
рукоятку дроссельной заслонки в полностью
открытое положение (примерно 2 см позади...

55

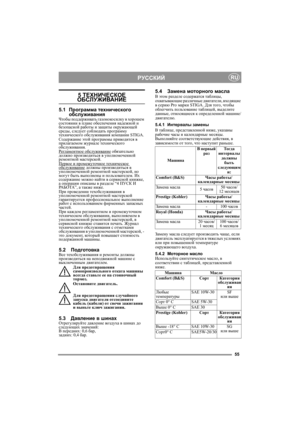

РУССКИЙRU
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1Программа технического
обслуживания
Чтобы поддерживать газонокосилку в хорошем
состоянии в плане обеспечения надежной и
безопасной работы и защиты окружающей
среды, следует соблюдать программу
технического обслуживания компании STIGA.
Содержание этой программы приводится в
прилагаемом журнале технического
обслуживания.
Регламентное обслуживание
 обязательно
должно производиться в уполномоченной
ремонтной мастерской.
Первое и промежуточное техническое...

56

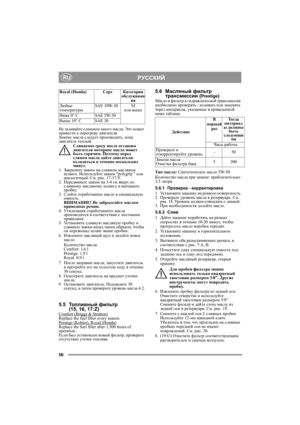

РУССКИЙRU
Не заливайте слишком много масла. Это может
привести к перегреву двигателя.
Замену масла следует производить, пока
двигатель теплый.
Сливаемое сразу после останова
двигателя моторное масло может
быть горячим. Поэтому перед
сливом масла дайте двигателю
охладиться в течение нескольких
минут.
1. Закрепите зажим на сливном масляном
шланге. Используйте зажим polygrip  или
аналогичный. См. рис. 17-17:Y.
2. Передвиньте зажим на 3-4 см вверх по
сливному масляному шлангу и вытащите...

57

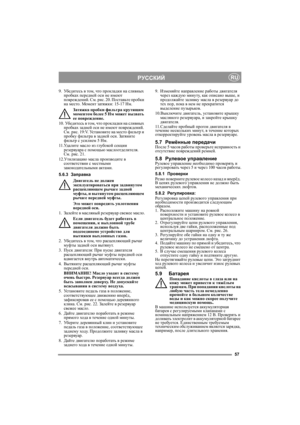

РУССКИЙRU
9.Уб е д и т е с ь в том, что прокладки на сливных
пробках передней оси не имеют
повреждений. См. рис. 20. Поставьте пробки
на место. Момент затяжки: 15-17 Нм.
Затяжка пробки фильтра крутящим
моментом более 5 Нм может вызвать
ее повреждение.
10. Уб е д и т е с ь в том, что прокладки на сливных
пробках задней оси не имеют повреждений.
См. рис. 19:V. Ус т а н о в и т е на место фильтр и
пробку фильтра в задней оси. Затяните
фильтр с усилием 5 Нм.
11.Уд а л и т е масло из глубокой...

58

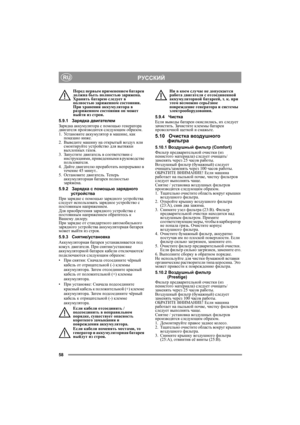

РУССКИЙRU
Перед первым применением батарея
должна быть полностью заряжена.
Хранить батарею следует в
полностью заряженном состоянии.
При хранении аккумулятора в
разряженном состоянии он может
выйти из строя.
5.9.1Зарядка двигателем
Зарядка аккумулятора с помощью генератора
двигателя производится следующим образом.
1.Ус т а н о в и т е аккумулятор в машине, как
показано ниже.
2.Выведите машину на открытый воздух или
смонтируйте устройство для вытяжки
выхлопных газов.
3.Запустите двигатель в...

59

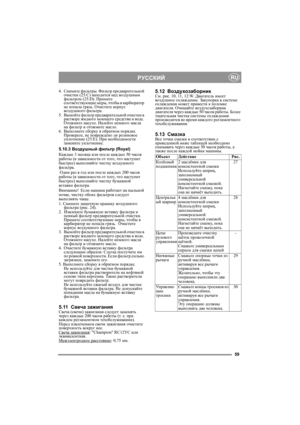

РУССКИЙRU
4. Снимите фильтры. Фильтр предварительной
очистки (25:C) находится над воздушным
фильтром (25:D). Примите
соответствующие меры, чтобы в карбюратор
не попала грязь. Очистите корпус
воздушного фильтра.
5. Вымойте фильтр предварительной очистки в
растворе жидкого моющего средства и воде.
Отожмите насухо. Налейте немного масла
на фильтр и отожмите масло.
6.Выполните сборку в обратном порядке.
Проверьте, не повреждено ли резиновое
уплотнение (25:E). При необходимости
замените...

60

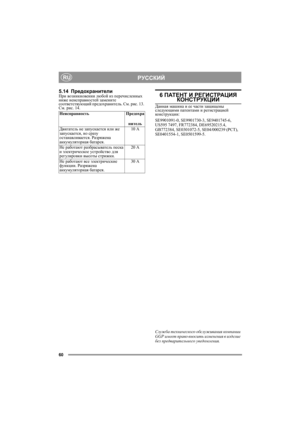

РУССКИЙRU
5.14ПредохранителиПри возникновении любой из перечисленных
ниже неисправностей замените
соответствующий предохранитель. См. рис. 13.
См. рис. 14.6 ПАТЕНТ И РЕГИСТРАЦИЯ КОНСТРУКЦИИ
Данная машина и ее части защищены
следующими патентами и регистрацией
конструкции:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1, SE0501599-5.
Служба технического обслуживания компании
GGP имеет право вносить изменения в...

www.stiga.com
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
