Stiga Park 4WD COMFORT ROYAL PRESTIGE Spanish Version Manual
Here you can view all the pages of manual Stiga Park 4WD COMFORT ROYAL PRESTIGE Spanish Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK 4WD COMFORTROYAL PRESTIGE 8211-0563-01
Page 2
2 S T A B CF D E Royal Prestige GI K HJ P Q Comfort GK J I 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max WRoyal V U x Comfort W Prestige W 7 9 118 10 12
Page 4
4 Comfort Y Z Prestige YZ 0 1 Royal YZ 13 15 1714 16 18

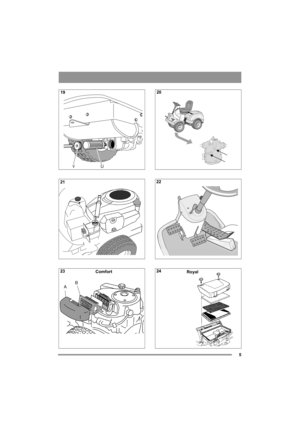

Page 5
5 VU Comfort ABRoyal 19 21 2320 22 24

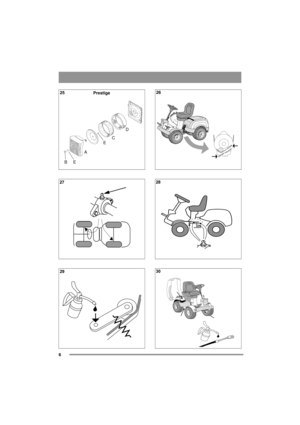

Page 6
6 AECD B E Prestige25 27 2926 28 30

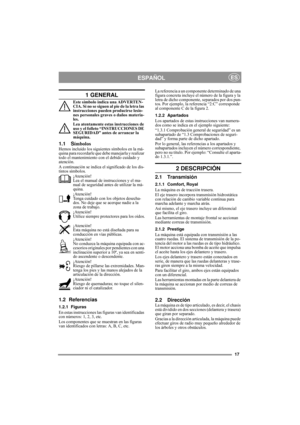

Page 7
17 ESPAÑOLES 1 GENERAL Este símbolo indica una ADVERTEN- CIA. Si no se siguen al pie de la letra las instrucciones pueden producirse lesio- nes personales graves o daños materia- les. Lea atentamente estas instrucciones de uso y el folleto “INSTRUCCIONES DE SEGURIDAD” antes de arrancar la máquina. 1.1 SímbolosHemos incluido los siguientes símbolos en la má- quina para recordarle que debe manejarla y realizar todo el mantenimiento con el debido cuidado y atención. A continuación se indica el...

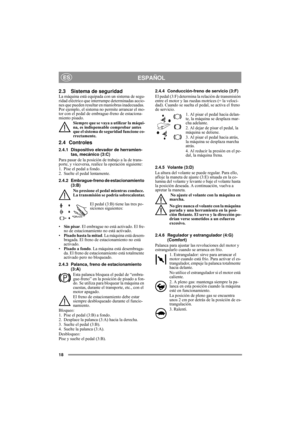

Page 8
18 ESPAÑOLES 2.3 Sistema de seguridadLa máquina está equipada con un sistema de segu- ridad eléctrico que interrumpe determinadas accio- nes que pueden resultar en maniobras inadecuadas. Por ejemplo, el sistema no permite arrancar el mo- tor con el pedal de embrague-freno de estaciona- miento pisado. Siempre que se vaya a utilizar la máqui- na, es indispensable comprobar antes que el sistema de seguridad funcione co- rrectamente. 2.4 Controles 2.4.1 Dispositivo elevador de herramien- tas, mecánico...

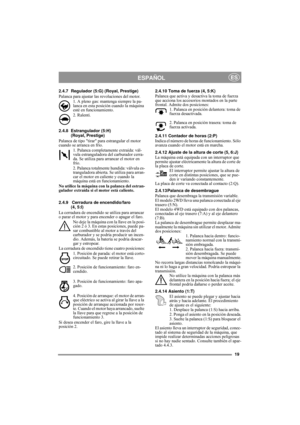

Page 9
19 ESPAÑOLES 2.4.7 Regulador (5:G) (Royal, Prestige) Palanca para ajustar las revoluciones del motor. 1. A pleno gas: mantenga siempre la pa- lanca en esta posición cuando la máquina esté en funcionamiento. 2. Ralentí. 2.4.8 Estrangulador (5:H) (Royal, Prestige) Palanca de tipo tirar para estrangular el motor cuando se arranca en frío. 1. Palanca completamente extraída: vál- vula estranguladora del carburador cerra- da. Se utiliza para arrancar el motor en frío. 2. Palanca totalmente hundida: válvula...

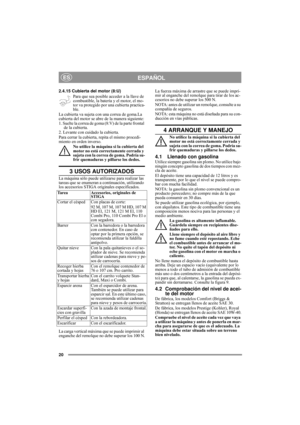

Page 10
20 ESPAÑOLES 2.4.15 Cubierta del motor (8:U) Para que sea posible acceder a la llave de combustible, la batería y el motor, el mo- tor va protegido por una cubierta practica- ble. La cubierta va sujeta con una correa de goma.La cubierta del motor se abre de la manera siguiente: 1. Suelte la correa de goma (8:V) de la parte frontal de la cubierta. 2. Levante con cuidado la cubierta. Para cerrar la cubierta, repita el mismo procedi- miento en orden inverso. No utilice la máquina si la cubierta del...
