Stiga Park 4WD COMFORT ROYAL PRESTIGE Spanish Version Manual

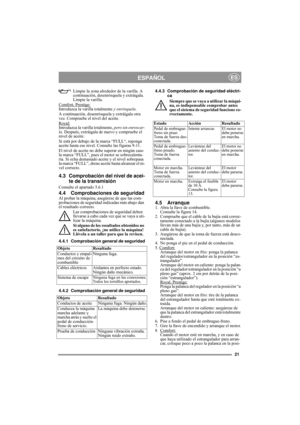

21
ESPAÑOLES
Limpie la zona alrededor de la varilla. A
continuación, desenrósquela y extráigala.
Limpie la varilla.
Comfort, Prestige:
Introduzca la varilla totalmente y enrósquela.
A continuación, desenrósquela y extráigala otra
vez. Compruebe el nivel del aceite.
Royal:
Introduzca la varilla totalmente, pero sin enroscar-
la. Después, extráigala de nuevo y compruebe el
nivel de aceite.
Si está por debajo de la marca “FULL“, reponga
aceite hasta ese nivel. Consulte las figuras 9-11.
El nivel de...

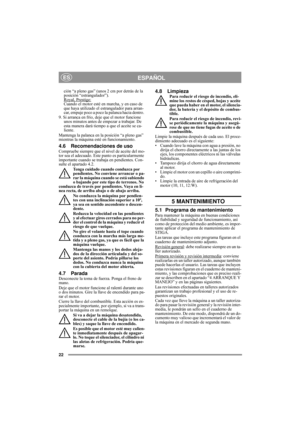

22
ESPAÑOLES
ción “a pleno gas” (unos 2 cm por detrás de la
posición “estrangulador”).
Royal, Prestige:
Cuando el motor esté en marcha, y en caso de
que haya utilizado el estrangulador para arran-
car, empuje poco a poco la palanca hacia dentro.
9. Si arranca en frío, deje que el motor funcione
unos minutos antes de empezar a trabajar. De
esta manera dará tiempo a que el aceite se ca-
liente.
Mantenga la palanca en la posición “a pleno gas”
mientras la máquina esté en funcionamiento.
4.6...

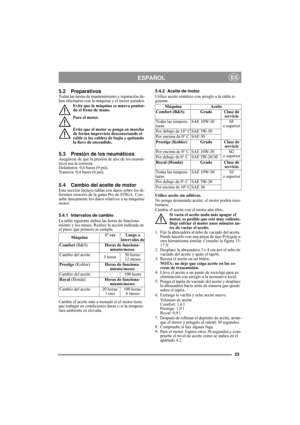

23
ESPAÑOLES
5.2 PreparativosTodas las tareas de mantenimiento y reparación de-
ben efectuarse con la máquina y el motor parados.
Evite que la máquina se mueva ponien-
do el freno de mano.
Pare el motor.
Evite que el motor se ponga en marcha
de forma imprevista desconectando el
cable (o los cables) de bujía y quitando
la llave de encendido.
5.3 Presión de los neumáticosAsegúrese de que la presión de aire de los neumá-
ticos sea la correcta:
Delanteros: 0,6 bares (9 psi).
Traseros: 0,4 bares (6 psi)....

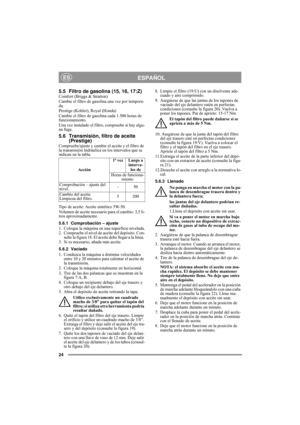

24
ESPAÑOLES
5.5 Filtro de gasolina (15, 16, 17:Z)Comfort (Briggs & Stratton)
Cambie el filtro de gasolina una vez por tempora-
da.
Prestige (Kohler), Royal (Honda)
Cambie el filtro de gasolina cada 1.500 horas de
funcionamiento.
Una vez instalado el filtro, compruebe si hay algu-
na fuga.
5.6 Transmisión, filtro de aceite
(Prestige)
Compruebe/ajuste y cambie el aceite y el filtro de
la transmisión hidráulica en los intervalos que se
indican en la tabla.
Tipo de aceite: Aceite sintético 5W-50....

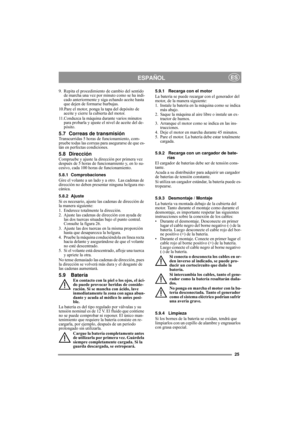

25
ESPAÑOLES
9. Repita el procedimiento de cambio del sentido
de marcha una vez por minuto como se ha indi-
cado anteriormente y siga echando aceite hasta
que dejen de formarse burbujas.
10.Pare el motor, ponga la tapa del depósito de
aceite y cierre la cubierta del motor.
11.Conduzca la máquina durante varios minutos
para probarla y ajuste el nivel de aceite del de-
pósito.
5.7 Correas de transmisiónTranscurridas 5 horas de funcionamiento, com-
pruebe todas las correas para asegurarse de que es-
tán...

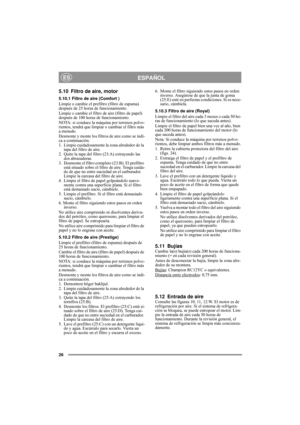

26
ESPAÑOLES
5.10 Filtro de aire, motor
5.10.1 Filtro de aire (Comfort )
Limpie o cambie el prefiltro (filtro de espuma)
después de 25 horas de funcionamiento.
Limpie o cambie el filtro de aire (filtro de papel)
después de 100 horas de funcionamiento.
NOTA: si conduce la máquina por terrenos polvo-
rientos, tendrá que limpiar o cambiar el filtro más
a menudo.
Desmonte y monte los filtros de aire como se indi-
ca a continuación.
1.  Limpie cuidadosamente la zona alrededor de la
tapa del filtro de...

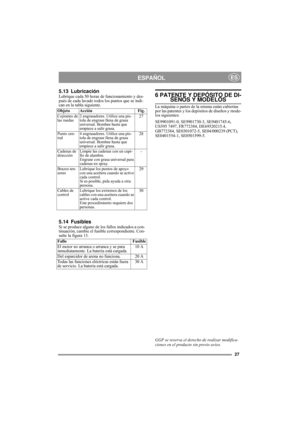

27
ESPAÑOLES
5.13 LubricaciónLubrique cada 50 horas de funcionamiento y des-
pués de cada lavado todos los puntos que se indi-
can en la tabla siguiente.
5.14 FusiblesSi se produce alguno de los fallos indicados a con-
tinuación, cambie el fusible correspondiente. Con-
sulte la figura 13.
6 PATENTE Y DEPÓSITO DE DI-SEÑOS Y MODELOS
La máquina o partes de la misma están cubiertas
por las patentes y los depósitos de diseños y mode-
los siguientes:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497,...
