Stiga PARK RANGER, PRESIDENT, POWER, EXCELLENT German Version Manual
Here you can view all the pages of manual Stiga PARK RANGER, PRESIDENT, POWER, EXCELLENT German Version Manual. The Stiga manuals for Lawn Mower are available online for free. You can easily download all the documents as PDF.
Page 1
STIGA PARK RANGER PRESIDENT POWER EXCELLENT 8211-0014-80 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 7 FI ... 17 DA .. 27 NO . 36 DE ... 45 EN... 55 FR.... 65 NL... 75
Page 2
2 S T A B CF D E Power GI K H P Q Ranger, President GK I J (Ranger) Excellent GI K HJ 1 3 52 4 6
Page 3
3 R Max Power W V U x Ranger, President W Excellent W 7 9 118 10 12
Page 4
4 Ranger, President Y Z YZ Excellent 0 1 Power Z Y 13 15 1714 16 18

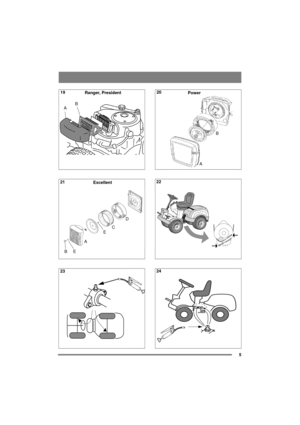

Page 5
5 Ranger, President AB AECD B E Excellent AB Power 19 21 2320 22 24

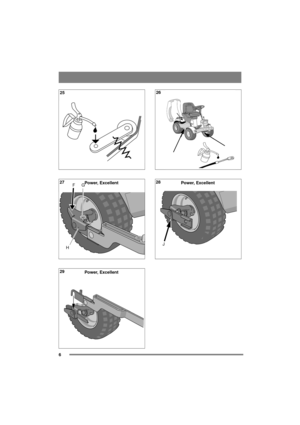

Page 6
6 FG HPower, Excellent Power, Excellent J Power, Excellent 25 27 2926 28
Page 7
45 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anweis- ungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benut- zung und Wartung des Geräts Vorsicht und Aufmerksamkeit geboten sind. Bedeutung der...
Page 8
46 DEUTSCHDE 2.4.2 Kupplung-Feststellbremse (3:B) Das Pedal darf niemals während des Fahrens betätigt werden. Es besteht Überhitzungsgefahr in der Kraftüber- tragung. Das Pedal (3:B) verfügt über drei Stellungen: •Ausgangsposition. Die Kupplung ist nicht ak- tiviert. Die Feststellbremse ist nicht aktiviert. •Zur Hälfte niedergetreten. Der Antrieb ist ausgekoppelt. Die Feststellbremse ist nicht ak- tiviert. •Pedal ganz durchgetreten. Der Antrieb ist ausgekuppelt. Die Feststellbremse ist komplett...
Page 9
47 DEUTSCHDE 2.4.8 Choke (5, 6:H) (Power, Excellent) Ziehregler für Choke bei Kaltstart. 1. Regler ganz herausgezogen – Choke- drosselklappe im Vergaser geschlossen. Für Kaltstart. 2. Regler eingeschoben – Chokedrosselk- lappe offen. Für Warmstart und Normal- betrieb. Niemals mit herausgezogenem Choke fahren, wenn der Motor warm ist. 2.4.9 Zündschloss/Scheinwerfer (4, 5, 6:I) Das Zündschloss dient zum Anlassen und Abstel- len des Motors. Das Zündschloss fungiert eben- falls als Stromschalter für den...
Page 10
48 DEUTSCHDE 2.4.15 Motorhaube (8:U) Um an Kraftstoffhahn, Batterie und Motor zu gelangen, wurde das Gerät mit einer aufklappbaren Motorhaube ausgestattet. Die Motorhaube ist mit einer Gummibe- festigung gesichert. Die Motorhaube wird wie folgt geöffnet: 1. Lösen Sie die Gummibefestigung an der Vorder- seite der Motorhaube (8:V). 2. Klappen Sie die Motorhaube vorsichtig nach hinten. Das Schließen erfolgt in umgekehrter Reihenfolge. Das Gerät darf nur benutzt werden, wenn die Motorhaube geschlossen...
