AEG S 72345 Ka French Version Manual

818 33 48-01/311

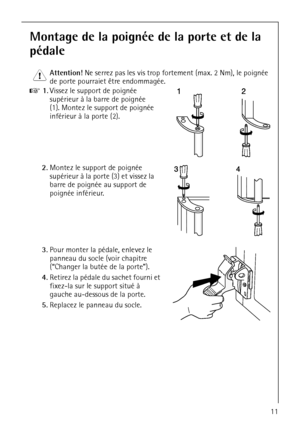

Montage de la poignée de la porte et de la
pédale
1 Attention! Ne serrez pas les vis trop fortement (max. 2 Nm), le poignée
de porte pourraiet être endommagée.
0 1.Vissez le support de poignée
supérieur à la barre de poignée
(1). Montez le support de poignée
inférieur à la porte (2).
2.Montez le support de poignée
supérieur à la porte (3) et vissez la
barre de poignée au support de
poignée inférieur.
3.Pour monter la pédale, enlevez le
panneau du socle (voir chapitre...

12818 33 48-01/3

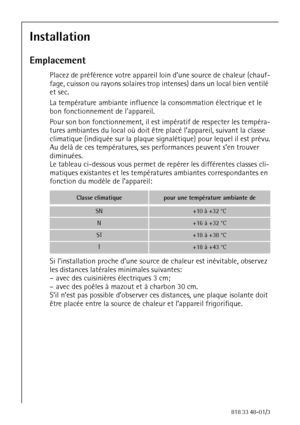

Installation
Emplacement
Placez de préférence votre appareil loin d’une source de chaleur (chauf-
fage, cuisson ou rayons solaires trop intenses) dans un local bien ventilé
et sec.
La température ambiante influence la consommation électrique et le
bon fonctionnement de lappareil.
Pour son bon fonctionnement, il est impératif de respecter les tempéra-
tures ambiantes du local où doit être placé l’appareil, suivant la classe
climatique (indiquée sur la plaque signalétique) pour lequel...

Installation
818 33 48-01/313

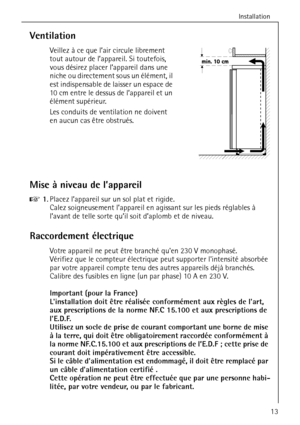

Ventilation
Veillez à ce que l’air circule librement
tout autour de l’appareil. Si toutefois,
vous désirez placer l’appareil dans une
niche ou directement sous un élément, il
est indispensable de laisser un espace de
10 cm entre le dessus de l’appareil et un
élément supérieur.
Les conduits de ventilation ne doivent
en aucun cas être obstrués.
Mise à niveau de l’appareil
0 1.Placez l’appareil sur un sol plat et rigide.
Calez soigneusement l’appareil en agissant sur...

Installation
14818 33 48-01/3

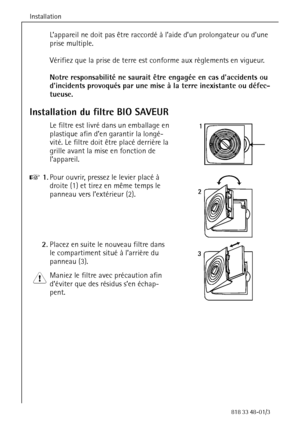

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une
prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas daccidents ou
dincidents provoqués par une mise à la terre inexistante ou défec-
tueuse.
Installation du filtre BIO SAVEUR
Le filtre est livré dans un emballage en
plastique afin d’en garantir la longé-
vité. Le filtre doit être placé derrière la
grille avant la...

818 33 48-01/315

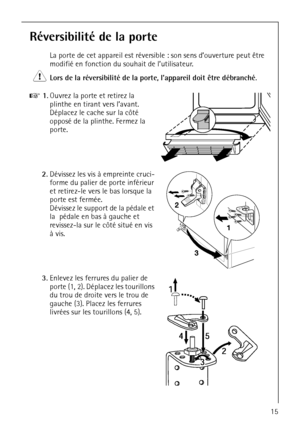

Réversibilité de la porte
La porte de cet appareil est réversible : son sens d’ouverture peut être
modifié en fonction du souhait de l’utilisateur.
1
 Lors de la réversibilité de la porte, l’appareil doit être débranché.
0 1.Ouvrez la porte et retirez la
plinthe en tirant vers l’avant.
Déplacez le cache sur la côté
opposé de la plinthe. Fermez la
porte.
2.Dévissez les vis à empreinte cruci-
forme du palier de porte inférieur
et retirez-le vers le bas lorsque la
porte est...

Réversibilité de la porte
16818 33 48-01/3
4.Desserrez et retirez la vis cruci-
forme située dans le bas de la
porte, à droite, ensuite retirez la
penture de la porte (1). Installez la
penture de porte fournie dans le
bas de la porte, à gauche, et fixez-
la à l’aide d’une vis cruciforme (2).
Retirez précautionneusement la
porte vers l’avant et mettez-la de
côté.
5.Déplacez le tourillon supérieur
vers la gauche.
6.Poussez précautionneusement la
porte sur le tourillon supérieur et
fermez....

Réversibilité de la porte
818 33 48-01/317

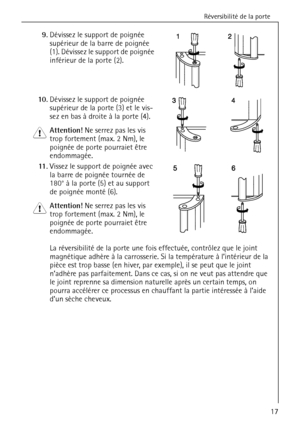

9.Dévissez le support de poignée
supérieur de la barre de poignée
(1). Dévissez le support de poignée
inférieur de la porte (2).
10.Dévissez le support de poignée
supérieur de la porte (3) et le vis-
sez en bas à droite à la porte (4).
1 Attention! Ne serrez pas les vis
trop fortement (max. 2 Nm), le
poignée de porte pourraiet être
endommagée.
11 .Vissez le support de poignée avec
la barre de poignée tournée de
180° à la porte (5) et au support
de...

18818 33 48-01/3

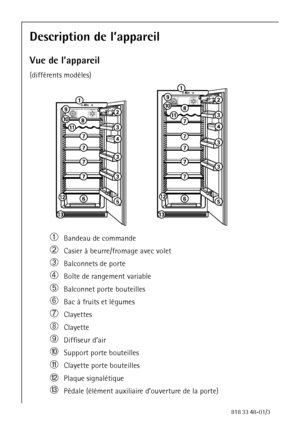

Description de l’appareil
Vue de l’appareil
(différents modèles)
áBandeau de commande
àCasier à beurre/fromage avec volet
âBalconnets de porte
äBoîte de rangement variable
ãBalconnet porte bouteilles
åBac à fruits et légumes
çClayettes
éClayette
èDiffiseur d’air
êSupport porte bouteilles
ëClayette porte bouteilles
íPlaque signalétique
ìPédale (élément auxiliaire d’ouverture de la porte)


Description de l’appareil
818 33 48-01/319

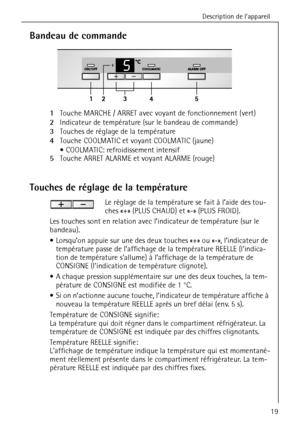

Bandeau de commande
1Touche MARCHE / ARRET avec voyant de fonctionnement (vert)
2Indicateur de température (sur le bandeau de commande)
3Touches de réglage de la température
4Touche COOLMATIC et voyant COOLMATIC (jaune)
 COOLMATIC: refroidissement intensif
5Touche ARRET ALARME et voyant ALARME (rouge)
Touches de réglage de la température
Le réglage de la température se fait à l’aide des tou-
ches «+» (PLUS CHAUD) et «-» (PLUS FROID).
Les touches sont en...

20818 33 48-01/3

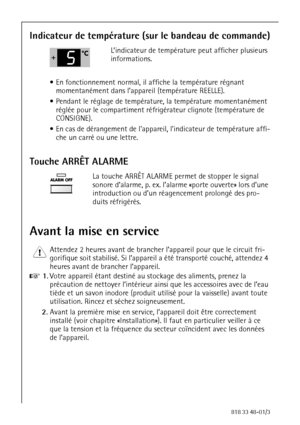

Indicateur de température (sur le bandeau de commande)
L’indicateur de température peut afficher plusieurs
informations.
 En fonctionnement normal, il affiche la température régnant
momentanément dans l’appareil (température REELLE).
 Pendant le réglage de température, la température momentanément
réglée pour le compartiment réfrigérateur clignote (température de
CONSIGNE).
 En cas de dérangement de lappareil, lindicateur de température affi-
che un carré ou une lettre.
Touche...
