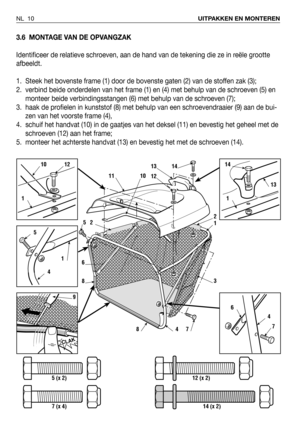

3.6 MONTAGE VAN DE OPVANGZAK
Identificeer de relatieve schroeven, aan de hand van de tekening die ze in reële grootte
afbeeldt.
1. Steek het bovenste frame (1) door de bovenste gaten (2) van de stoffen zak (3);
2. verbind beide onderdelen van het frame (1) en (4) met behulp van de schroeven (5) en
monteer beide verbindingsstangen (6) met behulp van de schroeven (7);
3. haak de profielen in kunststof (8) met behulp van een schroevendraaier (9) aan de bui-
zen van het voorste frame (4),
4. schuif het...

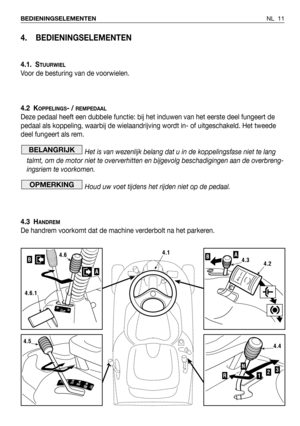

4. BEDIENINGSELEMENTEN
4.1. STUURWIEL
Voor de besturing van de voorwielen.
4.2 K
OPPELINGS- / REMPEDAAL
Deze pedaal heeft een dubbele functie: bij het induwen van het eerste deel fungeert de
pedaal als koppeling, waarbij de wielaandrijving wordt in- of uitgeschakeld. Het tweede
deel fungeert als rem.
Het is van wezenlijk belang dat u in de koppelingsfase niet te lang
talmt, om de motor niet te oververhitten en bijgevolg beschadigingen aan de overbreng-
ingsriem te voorkomen.
Houd uw voet tijdens het...

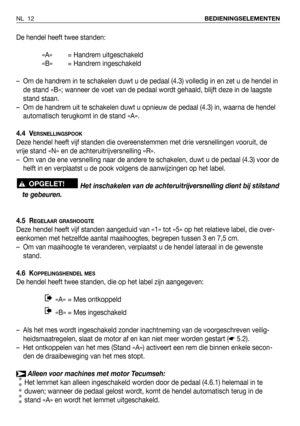

De hendel heeft twee standen:
«A» = Handrem uitgeschakeld
«B» = Handrem ingeschakeld
– Om de handrem in te schakelen duwt u de pedaal (4.3) volledig in en zet u de hendel in
de stand «B»; wanneer de voet van de pedaal wordt gehaald, blijft deze in de laagste
stand staan.
– Om de handrem uit te schakelen duwt u opnieuw de pedaal (4.3) in, waarna de hendel
automatisch terugkomt in de stand «A».
4.4 V
ERSNELLINGSPOOK
Deze hendel heeft vijf standen die overeenstemmen met drie versnellingen vooruit, de
vrije...

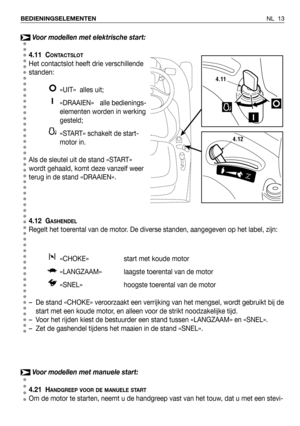

Voor modellen met elektrische start:
4.11 C
ONTACTSLOT
Het contactslot heeft drie verschillende
standen:
«UIT»  alles uit;
«DRAAIEN» alle bedienings-
elementen worden in werking
gesteld;
«START» schakelt de start-
motor in.
Als de sleutel uit de stand «START»
wordt gehaald, komt deze vanzelf weer
terug in de stand «DRAAIEN».
4.12 G
ASHENDEL
Regelt het toerental van de motor. De diverse standen, aangegeven op het label, zijn:
«CHOKE» start met koude motor
«LANGZAAM» laagste toerental van de motor
«SNEL»...

ge ruk trekt.
Breng na het starten van de motor de
handgreep steeds weer in zijn zitting, en
begeleid het automatisch oprollen van
het touw.

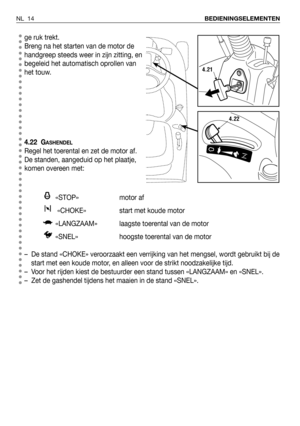

4.22 G
ASHENDEL
Regel het toerental en zet de motor af.
De standen, aangeduid op het plaatje,
komen overeen met:
«STOP» motor af
«CHOKE» start met koude motor
«LANGZAAM» laagste toerental van de motor
«SNEL»  hoogste toerental van de motor
– De stand «CHOKE» veroorzaakt een verrijking van het mengsel, wordt gebruikt bij de
start met een koude motor, en alleen...

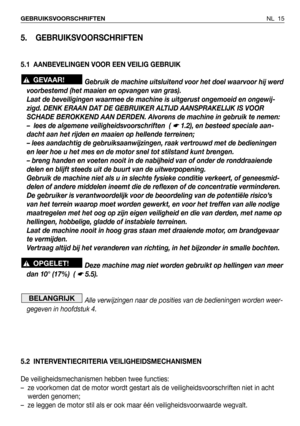

NL 15 GEBRUIKSVOORSCHRIFTEN
5. GEBRUIKSVOORSCHRIFTEN
5.1 AANBEVELINGEN VOOR EEN VEILIG GEBRUIK
Gebruik de machine uitsluitend voor het doel waarvoor hij werd
voorbestemd (het maaien en opvangen van gras).
Laat de beveiligingen waarmee de machine is uitgerust ongemoeid en ongewij-
zigd. DENK ERAAN DAT DE GEBRUIKER ALTIJD AANSPRAKELIJK IS VOOR
SCHADE BEROKKEND AAN DERDEN. Alvorens de machine in gebruik te nemen:
– lees de algemene veiligheidsvoorschriften  (
☛ 1.2), en besteed speciale aan-
dacht aan het...

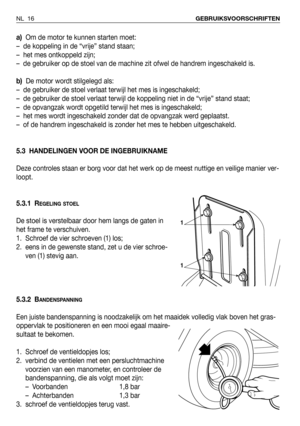

a)Om de motor te kunnen starten moet:
– de koppeling in de “vrije” stand staan;
– het mes ontkoppeld zijn;
– de gebruiker op de stoel van de machine zit ofwel de handrem ingeschakeld is.
b)De motor wordt stilgelegd als:
– de gebruiker de stoel verlaat terwijl het mes is ingeschakeld;
– de gebruiker de stoel verlaat terwijl de koppeling niet in de “vrije” stand staat;
– de opvangzak wordt opgetild terwijl het mes is ingeschakeld;
– het mes wordt ingeschakeld zonder dat de opvangzak werd geplaatst.
– of...

NL 17 GEBRUIKSVOORSCHRIFTEN

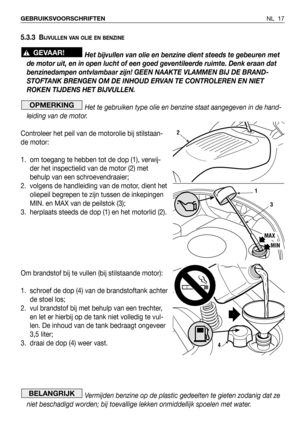

5.3.3 BIJVULLEN VAN OLIE EN BENZINE
Het bijvullen van olie en benzine dient steeds te gebeuren met
de motor uit, en in open lucht of een goed geventileerde ruimte. Denk eraan dat
benzinedampen ontvlambaar zijn! GEEN NAAKTE VLAMMEN BIJ DE BRAND-
STOFTANK BRENGEN OM DE INHOUD ERVAN TE CONTROLEREN EN NIET
ROKEN TIJDENS HET BIJVULLEN.
Het te gebruiken type olie en benzine staat aangegeven in de hand-
leiding van de motor.
Controleer het peil van de motorolie bij stilstaan-
de...

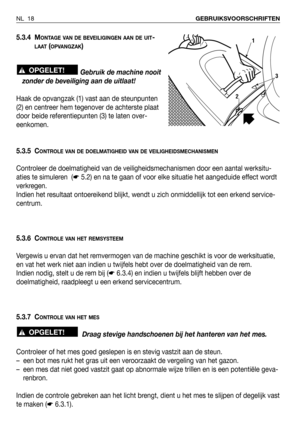

5.3.4 MONTAGE VAN DE BEVEILIGINGEN AAN DE UIT-
LAAT(OPVANGZAK)
Gebruik de machine nooit
zonder de beveiliging aan de uitlaat!
Haak de opvangzak (1) vast aan de steunpunten
(2) en centreer hem tegenover de achterste plaat
door beide referentiepunten (3) te laten over-
eenkomen.
5.3.5 C
ONTROLE VAN DE DOELMATIGHEID VAN DE VEILIGHEIDSMECHANISMEN
Controleer de doelmatigheid van de veiligheidsmechanismen door een aantal werksitu-
aties te simuleren  (☛5.2) en na te gaan of voor elke situatie het aangeduide...

NL 19 GEBRUIKSVOORSCHRIFTEN

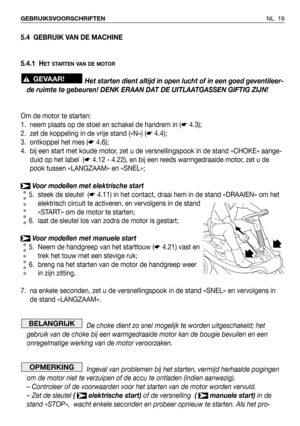

5.4 GEBRUIK VAN DE MACHINE
5.4.1 H
ET STARTEN VAN DE MOTOR
Het starten dient altijd in open lucht of in een goed geventileer-
de ruimte te gebeuren! DENK ERAAN DAT DE UITLAATGASSEN GIFTIG ZIJN!
Om de motor te starten:
1. neem plaats op de stoel en schakel de handrem in (☛4.3);
2. zet de koppeling in de vrije stand («N») (☛4.4);
3. ontkoppel het mes (☛4.6);
4. bij een start met koude motor, zet u de versnellingspook in de stand «CHOKE» aange-
duid op het label  (☛4.12 - 4.22),...
