GGP Italy SPA Riding Mower 71503766 3 Operators Manual Dutch Version

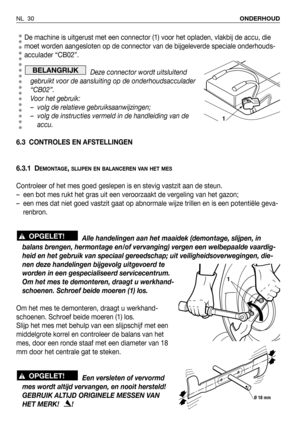

De machine is uitgerust met een connector (1) voor het opladen, vlakbij de accu, die
moet worden aangesloten op de connector van de bijgeleverde speciale onderhouds-
acculader “CB02”.
Deze connector wordt uitsluitend
gebruikt voor de aansluiting op de onderhoudsacculader
“CB02”.
Voor het gebruik:
– volg de relatieve gebruiksaanwijzingen;
– volg de instructies vermeld in de handleiding van de
accu.
6.3 CONTROLES EN AFSTELLINGEN
6.3.1 D
EMONTAGE, SLIJPEN EN BALANCEREN VAN HET MES
Controleer of het mes goed...

NL 31 ONDERHOUD
Draai bij de montage de twee bevestigingsmoeren (1) vast met
een 60-65 Nm dynamometrische sleutel. Indien nodig, vervangt u de schroefbou-
ten door uitsluitend ORIGINELE RESERVEONDERDELEN.

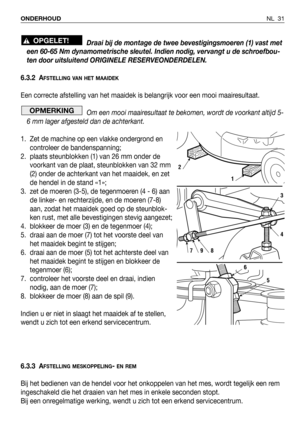

6.3.2 A
FSTELLING VAN HET MAAIDEK
Een correcte afstelling van het maaidek is belangrijk voor een mooi maairesultaat.
Om een mooi maairesultaat te bekomen, wordt de voorkant altijd 5-
6 mm lager afgesteld dan de achterkant.
1. Zet de machine op een vlakke ondergrond en
controleer de bandenspanning;
2....

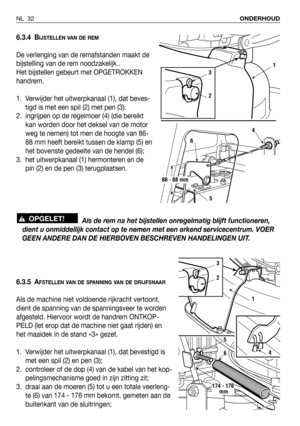

6.3.4 BIJSTELLEN VAN DE REM
De verlenging van de remafstanden maakt de
bijstelling van de rem noodzakelijk..
Het bijstellen gebeurt met OPGETROKKEN
handrem.
1. Verwijder het uitwerpkanaal (1), dat beves-
tigd is met een spil (2) met pen (3):
2. ingrijpen op de regelmoer (4) (die bereikt
kan worden door het deksel van de motor
weg te nemen) tot men de hoogte van 86-
88 mm heeft bereikt tussen de klamp (5) en
het bovenste gedeelte van de hendel (6);
3. het uitwerpkanaal (1) hermonteren en de
pin (2) en...

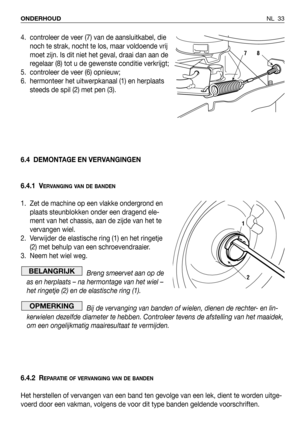

NL 33 ONDERHOUD
4. controleer de veer (7) van de aansluitkabel, die
noch te strak, nocht te los, maar voldoende vrij
moet zijn. Is dit niet het geval, draai dan aan de
regelaar (8) tot u de gewenste conditie verkrijgt;
5. controleer de veer (6) opnieuw;
6. hermonteer het uitwerpkanaal (1) en herplaats
steeds de spil (2) met pen (3).
6.4 DEMONTAGE EN VERVANGINGEN
6.4.1 V
ERVANGING VAN DE BANDEN
1. Zet de machine op een vlakke ondergrond en
plaats steunblokken onder een dragend ele-
ment van het chassis,...

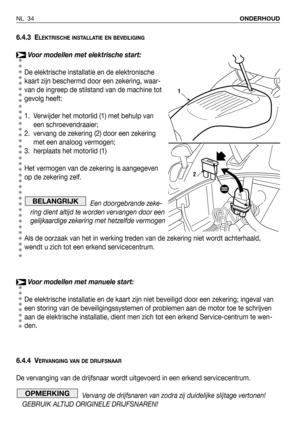

6.4.3 ELEKTRISCHE INSTALLATIE EN BEVEILIGING
Voor modellen met elektrische start:
De elektrische installatie en de elektronische
kaart zijn beschermd door een zekering, waar-
van de ingreep de stilstand van de machine tot
gevolg heeft:
1. Verwijder het motorlid (1) met behulp van
een schroevendraaier;
2. vervang de zekering (2) door een zekering
met een analoog vermogen;
3. herplaats het motorlid (1)
Het vermogen van de zekering is aangegeven
op de zekering zelf.
Een doorgebrande zeke-
ring dient altijd...

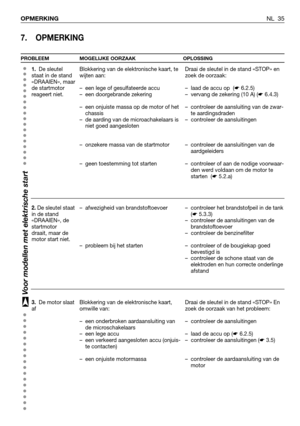

NL 35 OPMERKING
7. OPMERKING
PROBLEEM MOGELIJKE OORZAAK OPLOSSING
1.De sleutel
staat in de stand
«DRAAIEN», maar
de startmotor
reageert niet.
2.De sleutel staat
in de stand
«DRAAIEN», de
startmotor
draait, maar de
motor start niet.
3. De motor slaat
afBlokkering van de elektronische kaart, te
wijten aan:
– een lege of gesulfateerde accu
– een doorgebrande zekering
– een onjuiste massa op de motor of het
chassis
– de aarding van de microachakelaars is
niet goed aangesloten
– onzekere massa van de...

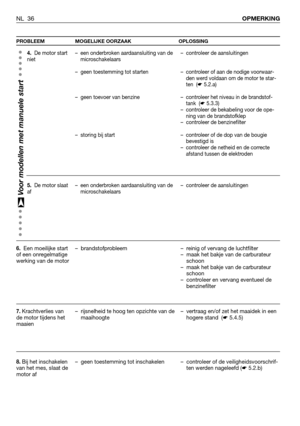

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
NL 36OPMERKING
4. De motor start
niet
5. De motor slaat
af
6.
Een moeilijke start
of een onregelmatige
werking van de motor
7.Krachtverlies van
de motor tijdens het
maaien
8.Bij het inschakelen
van het mes, slaat de
motor af
– een onderbroken aardaansluiting van de
microschakelaars
– geen toestemming tot starten
– geen toevoer van benzine
– storing bij start
– een onderbroken aardaansluiting van de
microschakelaars
– brandstofprobleem
– rijsnelheid te hoog ten...

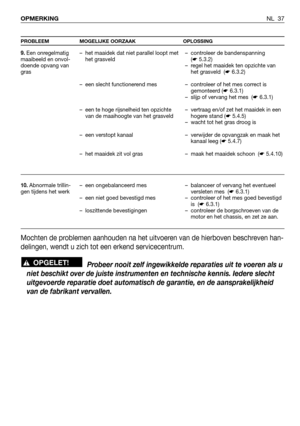

NL 37 OPMERKING
PROBLEEM MOGELIJKE OORZAAK OPLOSSING
– controleer de bandenspanning
(☛5.3.2)
– regel het maaidek ten opzichte van
het grasveld  (☛6.3.2)
– controleer of het mes correct is
gemonteerd (☛6.3.1)
– slijp of vervang het mes  (☛6.3.1)
– vertraag en/of zet het maaidek in een
hogere stand (☛5.4.5)
– wacht tot het gras droog is
– verwijder de opvangzak en maak het
kanaal leeg (☛5.4.7)
– maak het maaidek schoon  (☛5.4.10)
– balanceer of vervang het eventueel
versleten mes  (☛6.3.1)
– controleer of...

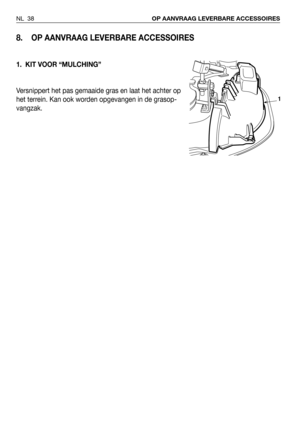

NL 38OP AANVRAAG LEVERBARE ACCESSOIRES
8. OP AANVRAAG LEVERBARE ACCESSOIRES
1. KIT VOOR “MULCHING”
Versnippert het pas gemaaide gras en laat het achter op
het terrein. Kan ook worden opgevangen in de grasop-
vangzak.
1

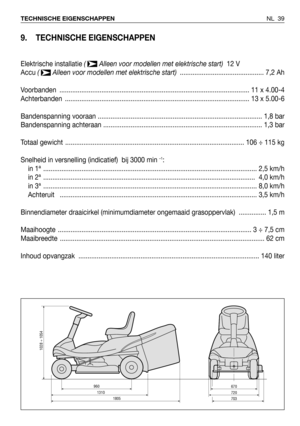

NL 39 TECHNISCHE EIGENSCHAPPEN
9. TECHNISCHE EIGENSCHAPPEN
Elektrische installatie (  Alleen voor modellen met elektrische start) 12 V
Accu (  Alleen voor modellen met elektrische start).............................................. 7,2 Ah
Voorbanden  ........................................................................................................ 11 x 4.00-4
Achterbanden  ..................................................................................................... 13 x 5.00-6...
