Panasonic Ey3552 Operating Instructions Manual

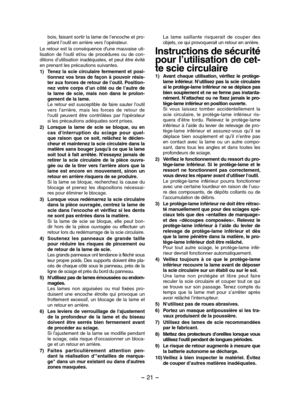

- 21 -
bois, faisant sortir la lame de l’encoche et pro-jetant l’outil en arrière vers l’opérateur.
Le retour est la conséquence d'une mauvaise uti-lisation  de  l'outil  et/ou  de  procédures  ou  de  con-ditions d’utilisation inadéquates, et peut être évité en prenant les précautions suivantes.
1) Tenez  la  scie  circulaire  fermement  et  posi-tionnez  vos  bras  de  façon  à  pouvoir  résis-ter aux forces de retour de l’outil. Position-nez  votre  corps  d’un  côté  ou  de  l’autre  de la...

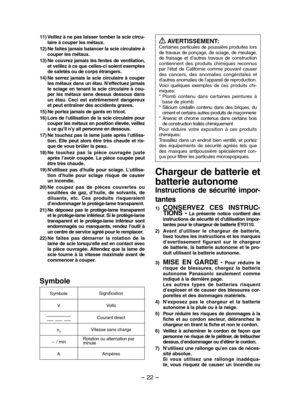

- 22 -
11)Veillez à ne pas laisser tomber la scie circu-laire à couper les métaux.
12)Ne faites jamais balancer la scie circulaire à couper les métaux.
13)Ne couvrez jamais les fentes de ventilation, et veillez à ce que celles-ci soient exemptes de saletés ou de corps étrangers.
14)Ne  serrez  jamais  la  scie  circulaire  à  couper les métaux dans un étau. N'effectuez jamais le  sciage  en  tenant  la  scie  circulaire  à  cou-per  les  métaux  sens  dessus  dessous  dans un  étau.  Ceci  est...

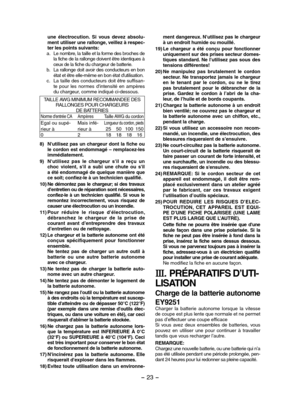

- 23 -
une  électrocution.  Si  vous  devez  absolu-ment utiliser une rallonge, veillez à respec-ter les points suivants:a. Le nombre, la taille et la forme des broches de la fiche de la rallonge doivent être identiques à ceux de la fiche du chargeur de batterie.b. La rallonge doit avoir des conducteurs en bon état et être elle-même en bon état d'utilisation.c. La taille des conducteurs doit être suffisan-te  pour  les  normes  d'intensité  en  ampères du chargeur, comme indiqué ci-dessous....

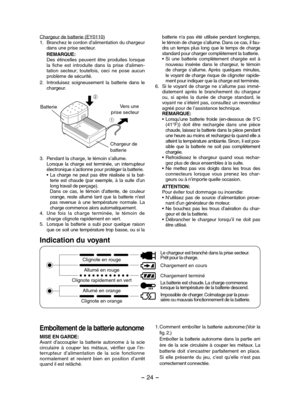

- 24 -
Chargeur de batterie (EY0110)1. Branchez le cordon d’alimentation du chargeur dans une prise secteur.
REMARQUE:Des  étincelles  peuvent  être  produites  lorsque la  fiche  est  introduite  dans  la  prise  d'alimen-tation  secteur;  toutefois,  ceci  ne  pose  aucun problème de sécurité.
2. Introduisez  soigneusement  la  batterie  dans  le chargeur.
BatterieVers une prise secteur
Chargeur de batterie
1
2
3. Pendant la charge, le témoin s’allume.Lorsque  la  charge  est  terminée,  un...

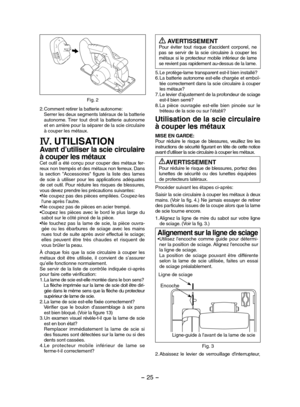

- 25 -
 AVERTISSEMENTPour  éviter  tout  risque  d’accident  corporel,  ne pas  se  servir  de  la  scie  circulaire  à  couper  les métaux si le protecteur mobile inférieur de lame se revient pas rapidement au-dessus de la lame.
5.Le protège-lame transparent est-il bien installé?6.La batterie autonome est-elle chargée et emboî-tée correctement dans la scie circulaire à couper les métaux?7.Le levier d'ajustement de la profondeur de sciage est-il bien serré?8.La  pièce  ouvragée  est-elle  bien...

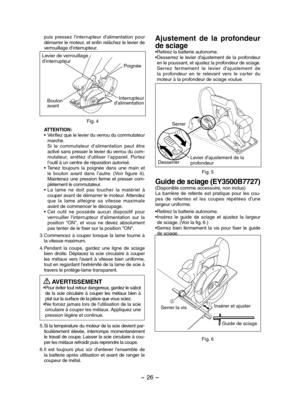

- 26 -
puis  pressez  l'interrupteur  d'alimentation  pour démarrer le moteur, et enfin relâchez le levier de verrouillage d’interrupteur.
Fig. 4
Levier de verrouillage d'interrupteurPoignée
Interrupteur d'alimentationBouton avant
ATTENTION:• Vérifiez que le levier du verrou du commutateur marche. Si  le  commutateur  d’alimentation  peut  être activé sans presser le levier du verrou du com-mutateur,  arrêtez  d’utiliser  l’appareil.  Portez l’outil à un centre de réparation autorisé.•...

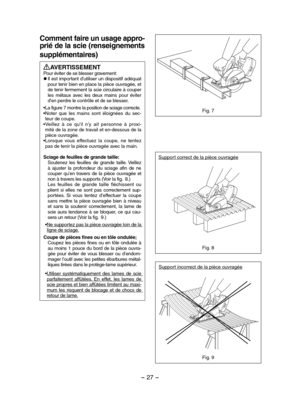

- 27 -
Comment faire un usage appro-
prié de la scie (renseignements
supplémentaires)
AVERTISSEMENTPour éviter de se blesser gravement:l Il est important d'utiliser un dispositif adéquat pour tenir bien en place la pièce ouvragée, et de tenir fermement la scie circulaire à couper les  métaux  avec  les  deux  mains  pour  éviter d'en perdre le contrôle et de se blesser.
• La figure 7 montre la position de sciage correcte.• Noter  que  les  mains  sont  éloignées  du  sec-teur de coupe.•Veillez...

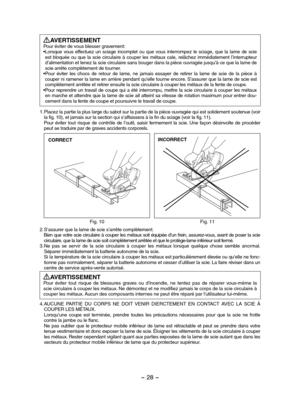

- 28 -
AVERTISSEMENTPour éviter de vous blesser gravement:• Lorsque  vous  effectuez  un  sciage  incomplet  ou  que  vous  interrompez  le  sciage,  que  la  lame  de  scie est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l’interrupteur d’alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame de scie arrête complètement de tourner.• Pour  éviter  les  chocs  de  retour  de  lame,  ne  jamais  essayer  de  retirer  la...

- 29 -
AVERTISSEMENTÉtant donné que la coupe d’une pièce métallique provoque des étincelles, il convient de:• Toujours porter des lunettes de sûreté• De  ne  jamais  utiliser  la  scie  circulaire  à  couper  les  métaux  à  proximité  de  matières  inflammables  ou dans un secteur où des matières inflammables sont utilisées. Des brûlures et des accidents corporels pourraient en être la conséquence.
5.N'enclenchez jamais le verrouillage de la broche pendant que la lame de scie tourne, ou ne...

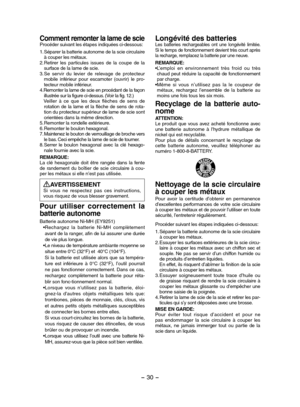

- 30 -
Comment remonter la lame de scieProcéder suivant les étapes indiquées ci-dessous:
1.Séparer la batterie autonome de la scie circulaire à couper les métaux.2.Retirer  les  particules  issues  de  la  coupe  de  la surface de la lame de scie.3.Se  servir  du  levier  de  relevage  de  protecteur mobile  inférieur  pour  escamoter  (ouvrir)  le  pro-tecteur mobile inférieur.4.Remonter la lame de scie en procédant de la façon illustrée sur la figure ci-dessus. (Voir la fig. 12.)   Veiller  à  ce  que...
