- 41 -

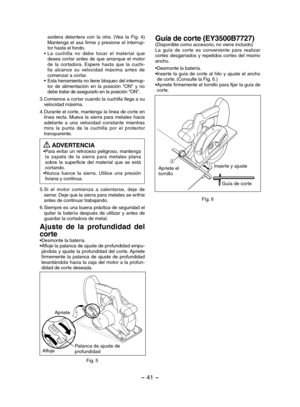

asidera  delantera  con  la  otra.  (Vea  la  Fig.  4) Mantenga  el  asa  firme  y  presione  el  interrup-tor hasta el fondo.• La  cuchilla  no  debe  tocar  el  material  que desea  cortar  antes  de  que  arranque  el  motor de  la  cortadora.  Espere  hasta  que  la  cuchi-lla  alcance  su  velocidad  máxima  antes  de comenzar a cortar.• Esta herramienta no tiene bloqueo del interrrup-tor  de  alimentación  en  la  posición  "ON"  y  no debe tratar de asegurarlo en la posición...

- 42 -

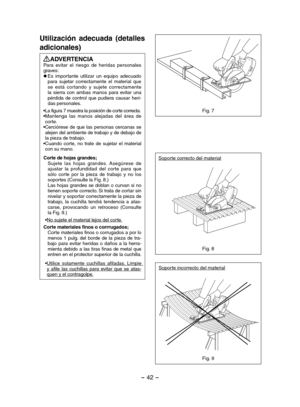

Utilización  adecuada  (detalles
adicionales)
ADVERTENCIAPara  evitar  el  riesgo  de  heridas  personales graves:l Es  importante  utilizar  un  equipo  adecuado para  sujetar  correctamente  el  material  que se  está  cor tando  y  sujete  correctamente la  sierra  con  ambas  manos  para  evitar  una pérdida  de  control  que  pudiera  causar  heri-das personales.
•La figura 7 muestra la posición de corte correcta.• Mantenga  las  manos  alejadas  del  área  de corte.•Cerciórese  de  que...

- 43 -

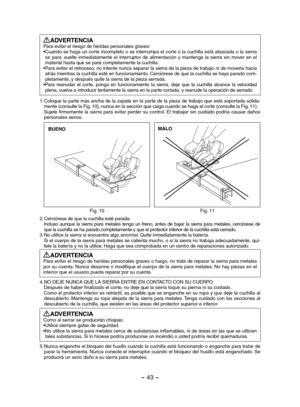

ADVERTENCIAPara evitar el riesgo de heridas personales graves:• Cuando se haga un corte incompleto o se interrumpa el corte o la cuchilla está atascada o la sierra se  para:  suelte  inmediatamente  el  interruptor  de  alimentación  y  mantenga  la  sierra  sin  mover  en  el material hasta que se pare completamente la cuchilla.• Para evitar el retroceso, no intente nunca separar la sierra de la pieza de trabajo ni de moverla hacia atrás mientras la cuchilla esté en funcionamiento. Cerciórese...

- 44 -

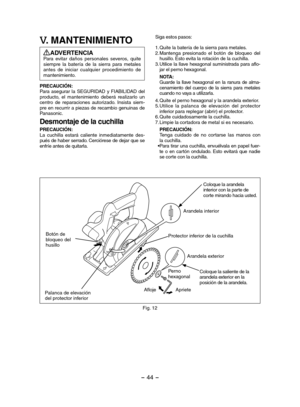

V. MANTENIMIENTO
ADVERTENCIAPara  evitar  daños  personales  severos,  quite siempre  la  batería  de  la  sierra  para  metales antes  de  iniciar  cualquier  procedimiento  de mantenimiento.
PRECAUCIÓN:Para  asegurar  la  SEGURIDAD  y  FIABILIDAD  del producto,  el  mantenimiento  deberá  realizarlo  un centro  de  reparaciones  autorizado.  Insista  siem-pre en recurrir a piezas de recambio genuinas de Panasonic.
Desmontaje de la cuchilla
PRECAUCIÓN:La  cuchilla  estará  caliente...

- 45 -

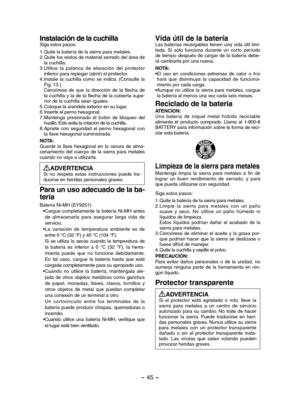

Instalación de la cuchillaSiga estos pasos:
1.Quite la batería de la sierra para metales.2.Quite los restos de material serrado del área de la cuchilla.3.Utilice  la  palanca  de  elevación  del  protector inferior para replegar (abrir) el protector.4.Instale  la  cuchilla  como  se  indica.  (Consulte  la Fig. 13.)   Cerciórese  de  que  la  dirección  de  la  flecha  de la cuchilla y la de la flecha de la cubierta supe-rior de la cuchilla sean iguales.5.Coloque la arandela exterior en su...

- 46 -

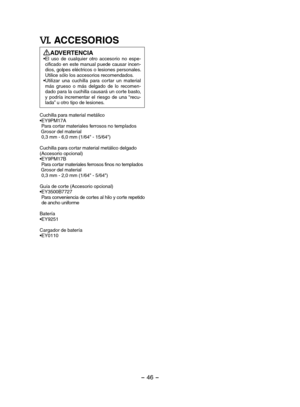

VI.
ACCESORIOS
ADVERTENCIA•El  uso  de  cualquier  otro  accesorio  no  espe-cificado en este manual puede causar incen-dios, golpes eléctricos o lesiones personales. Utilice sólo los accesorios recomendados.•Utilizar  una  cuchilla  para  cortar  un  material más  grueso  o  más  delgado  de  lo  recomen-dado para la cuchilla causará un corte basto, y  podría  incrementar  el  riesgo  de  una  “recu-lada” u otro tipo de lesiones.
Cuchilla para material metálico•EY9PM17A Para cortar materiales...

- 47 -

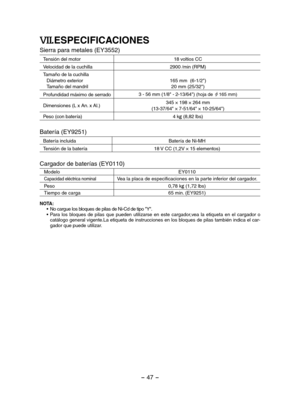

VII.ESPECIFICACIONES
Sierra para metales (EY3552)
Tensión del motor18 voltios CC
Velocidad de la cuchilla2900 /min (RPM)
Tamaño de la cuchillaDiámetro exteriorTamaño del mandril165 mm  (6-1/2")20 mm (25/32")
Profundidad máximo de serrado3 - 56 mm (1/8" - 2-13/64") (hoja de V165 mm)
Dimensiones (L x An. x Al.)345 × 198 × 264 mm(13-37/64" × 7-51/64" × 10-25/64")
Peso (con batería)4 kg (8,82 lbs)
Batería (EY9251)
Batería incluidaBatería de Ni-MH
Tensión de la batería18...

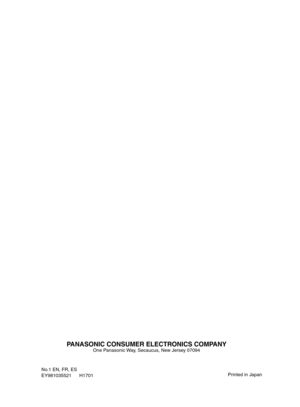

PANASONIC CONSUMER ELECTRONICS COMPANYOne Panasonic Way, Secaucus, New Jersey 07094
