Panasonic Ey4542 Operating Instructions Manual

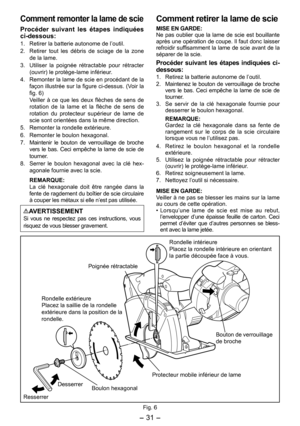

- 31 -

Comment remonter la lame de scie
Procéder  suivant  les  étapes  indiquées ci-dessous:
1. Retirer la batterie autonome de l’outil.
.  Retirer  tout  les  débris  de  sciage  de  la  zone
de la lame.
3.  Utiliser  la  poignée  rétractable  pour  rétracter
(ouvrir) le protège-lame inférieur.
4.  Remonter la lame de scie en procédant de la
façon illustrée sur la figure ci-dessus. (Voir la
fig. )
  Veiller  à  ce  que  les  deux  flèches  de  sens  de
rotation  de  la  lame  et  la...

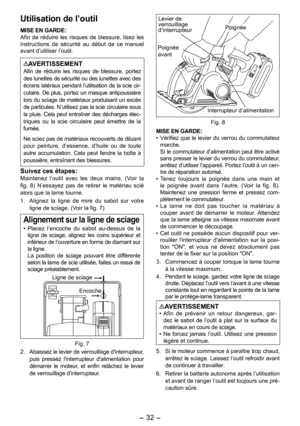

- 3 -

Utilisation de l’outil
MISE EN GARDE:Afin  de  réduire  les  risques  de  blessure,  lisez  les Instructions  de  sécurité  au  début  de  ce  manuel avant d’utiliser l’outil.
AVERTISSEMENTAfin  de  réduire  les  risques  de  blessure,  portez des lunettes de sécurité ou des lunettes avec des écrans latéraux pendant l’utilisation de la scie cir-culaire. De plus, portez un masque antipoussière lors du sciage de matériaux produisant un excès de particules. N’utilisez pas la scie circulaire...

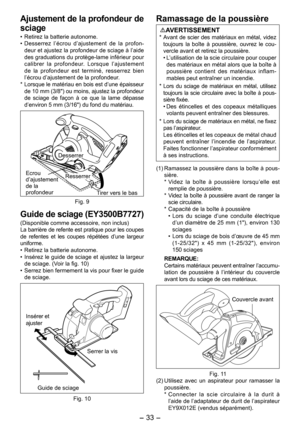

- 33 -

Ajustement de la profondeur de
sciage
• Retirez la batterie autonome.
•  Desserrez  l’écrou  d’ajustement  de  la  profon-deur et ajustez la profondeur de sciage à l’aide des graduations du protège-lame inférieur pour calibrer  la  profondeur.  Lorsque  l’ajustement de  la  profondeur  est  terminé,  resserrez  bien l’écrou d’ajustement de la profondeur.
*  Lorsque le matériau en bois est d’une épaisseur
de 10 mm (3/8") ou moins, ajustez la profondeur de  sciage  de  façon  à  ce  que...

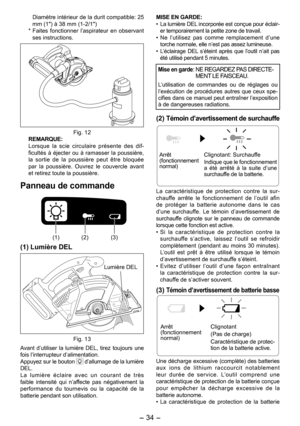

- 34 -

 Diamètre intérieur de la durit compatible:
mm (1") à 38 mm (1-/1")
*  Faites  fonctionner  l’aspirateur  en  observant
ses instructions.
Fig.  1REMARQUE:
  Lorsque  la  scie  circulaire  présente  des  dif-ficultés  à  éjecter  ou  à ramasser  la  poussière, la  sortie  de  la  poussière  peut  être  bloquée par  la  poussière.  Ouvrez  le  couvercle  avant et retirez toute la poussière.
Panneau de commande
(1) ()(3)
(1) Lumière DEL
Lumière DEL
Fig. 13...

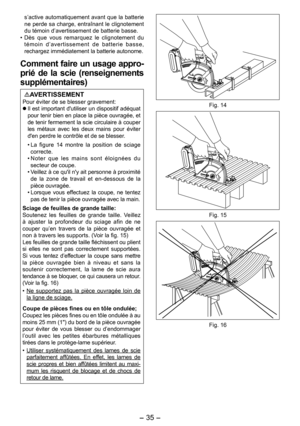

- 3 -

s’active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d’avertissement de batterie basse.
•  Dès  que  vous  remarquez  le  clignotement  du
témoin  d’avertissement  de  batterie  basse, rechargez immédiatement la batterie autonome.
Comment faire un usage appro-
prié  de  la  scie  (renseignements
supplémentaires)
AVERTISSEMENTPour éviter de se blesser gravement:l  Il est important d'utiliser un dispositif adéquat pour tenir bien en...

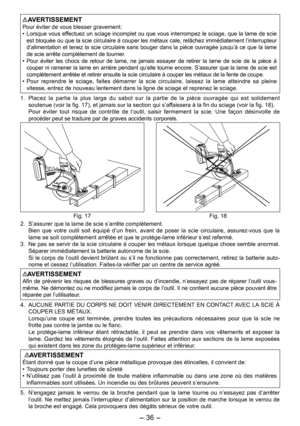

- 3 -

AVERTISSEMENTPour éviter de vous blesser gravement:• Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l’interrupteur d’alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame de scie arrête complètement de tourner.• Pour  éviter  les  chocs  de  retour  de  lame,  ne  jamais  essayer  de  retirer  la  lame  de...

- 37 -

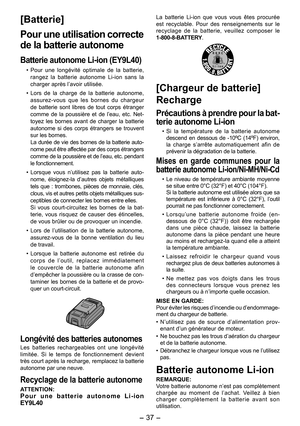

[Batterie]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li-ion (EY9L40)
• Pour  une  longévité  optimale  de  la  batterie, rangez  la  batterie  autonome  Li-ion  sans  la charger après l’avoir utilisée.
• Lors  de  la  charge  de  la  batterie  autonome, assurez-vous  que  les  bornes  du  chargeur de  batterie  sont  libres  de  tout  corps  étranger comme  de  la  poussière  et  de  l’eau,  etc.  Net-toyez  les  bornes  avant  de  charger  la  batterie autonome...

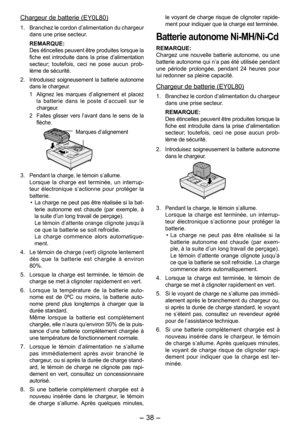

- 38 -

Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du chargeur dans une prise secteur.
REMARQUE:Des étincelles peuvent être produites lorsque la fiche  est  introduite  dans  la  prise  d’alimentation secteur;  toutefois,  ceci  ne  pose  aucun  prob-lème de sécurité.
.
Introduisez soigneusement la batterie autonome dans le chargeur.
1   Alignez  les  marques  d’alignement  et  placez
la  batterie  dans  le  poste  d’accueil  sur  le chargeur.
 Faites  glisser  vers...

- 39 -

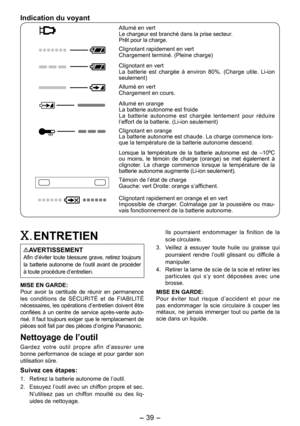

Indication du voyant
Allumé en vertLe chargeur est branché dans la prise secteur.Prêt pour la charge.
Clignotant rapidement en vertChargement terminé. (Pleine charge)
Clignotant en vertLa  batterie  est  chargée  à  environ  80%.  (Charge  utile.  Li-ion seulement)
Allumé en vertChargement en cours.
Allumé en orangeLa batterie autonome est froideLa  batterie  autonome  est  chargée  lentement  pour  réduire l’effort de la batterie. (Li-ion seulement)
Clignotant en orangeLa batterie autonome...

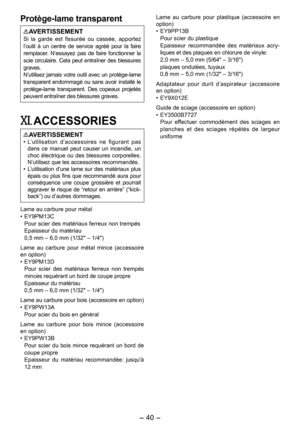

- 40 -

Protège-lame transparent
AVERTISSEMENTSi  la  garde  est  fissurée  ou  cassée,  apportez l’outil  à  un  centre  de  service  agréé  pour  la  faire remplacer.  N’essayez  pas  de  faire  fonctionner  la scie circulaire. Cela peut entraîner des blessures graves.N’utilisez jamais votre outil avec un protège-lame transparent endommagé ou sans avoir installé le protège-lame  transparent.  Des  copeaux  projetés peuvent entraîner des blessures graves.
XI. ACCESSORIES
AVERTISSEMENT• L’utilisation...
