21

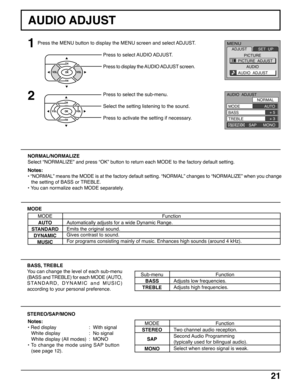

AUDIO ADJUST
1
2
Press to select AUDIO ADJUST.
Press to display the AUDIO ADJUST screen.
Press to select the sub-menu.
Select the setting listening to the sound.
Press to activate the setting if necessary.
MODE
Notes:
• Red display : With signal
White display : No signal
White display (All modes) : MONO
• To change the mode using SAP button
(see page 12).
STEREO/SAP/MONO BASS, TREBLE
You can change the level of each sub-menu
(BASS and TREBLE) for each MODE (AUTO,
STANDARD, DYNAMIC and MUSIC)
according...

22

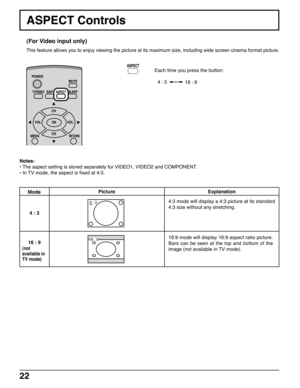

ASPECT Controls
This feature allows you to enjoy viewing the picture at its maximum size, including wide screen cinema format picture.
Each time you press the button:
Notes:
• The aspect setting is stored separately for VIDEO1, VIDEO2 and COMPONENT.
• In TV mode, the aspect is fixed at 4:3.
(For Video input only)
Explanation
4:3 mode will display a 4:3 picture at its standard
4:3 size without any stretching.
16:9 mode will display 16:9 aspect ratio picture.
Bars can be seen at the top and bottom of...

23
Modo de colgar el televisor LCD en la pared
Este televisor LCD solamente puede ser utilizado con el accesorio opcional siguiente. Si se utiliza con cualquier otro tipo
de accesorio opcional podrá producir inestabilidad con la consiguiente posibilidad de ocasionar heridas.
• Soporte para colgar en pared ....................................................................... TY-WK22LR1W
Estimado cliente de Panasonic
Bienvenido a la familia de clientes de Panasonic.
Esperamos sinceramente que disfrute...

24
AUDIOVIDEOS-VIDEOR RL
LY
PBPR1
2AUDIOCOMPONENT VIDEO INPUTINPUTVIDEO
ANT
AUDIOVIDEOS-VIDEOR RL
LY
PBPR1
2AUDIOCOMPONENT VIDEO INPUTINPUTVIDEO
ANT
AUDIOVIDEOS-VIDEOR RL
LY
PBPR1
2AUDIOCOMPONENT VIDEO INPUTINPUTVIDEO
ANT
Conexión de antena
Para recibir correctamente los canales de VHF/UHF se requiere una antena externa. Para obtener la mejor recepción se
recomienda utilizar una antena para exteriores. El modo de antena debe ajustarse a TV (consulte la página 29, Selección
del mode).
Cable coaxial
de 75...

25

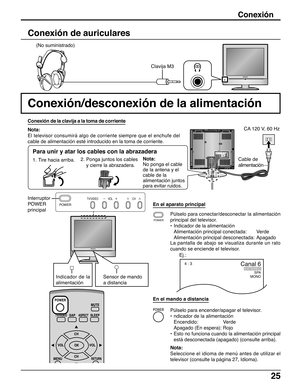

POWER
TV/VIDEO VOL CH
AUDIOVIDEOS-VIDEOR RL
LY
PBPR1
2AUDIOCOMPONENT VIDEO INPUTINPUTVIDEO
VHF     UHF
Púlselo para conectar/desconectar la alimentación
principal del televisor.
•Indicador de la alimentación
Alimentación principal conectada: Verde
Alimentación principal desconectada: Apagado
La pantalla de abajo se visualiza durante un rato
cuando se enciende el televisor.
Ej.:
En el aparato principal
POWER
4 : 3Canal 6ESTEREO
SPA
MONO
Conexión
Clavija M3 (No suministrado)
Conexión de auriculares...

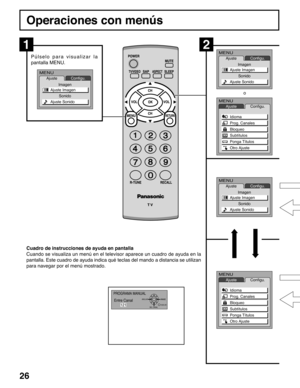

26
Operaciones con menús
Púlselo para visualizar la
pantalla MENU.
Cuadro de instrucciones de ayuda en pantalla
Cuando se visualiza un menú en el televisor aparece un cuadro de ayuda en la
pantalla. Este cuadro de ayuda indica qué teclas del mando a distancia se utilizan
para navegar por el menú mostrado.
12
MENU
Ajuste
Imagen
SonidoConfigu.
Ajuste Imagen
Ajuste Sonido
PROGRAMA MANUAL
VUELVE ANULARSEL CANAL
Entre Canal
121
Idioma
Prog. Canales
Bloqueo
Subtítulos
Ponga Títulos
Otro Ajuste
MENU...

27

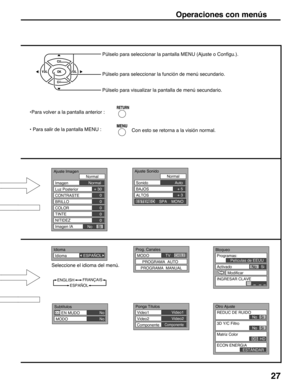

Operaciones con menús
Seleccione el idioma del menú. •Para volver a la pantalla anterior :
• Para salir de la pantalla MENU :
Con esto se retorna a la visión normal. Púlselo para seleccionar la pantalla MENU (Ajuste o Configu.).
Púlselo para seleccionar la función de menú secundario.
Púlselo para visualizar la pantalla de menú secundario.
ESPAÑOL ENGLISHFRANÇAIS
Subtítulos
No No
MODOEN MUDO
ESPAÑOL Idioma
Idioma
Ajuste Imagen
Normal
Imagen
Luz Posterior
CONTRASTE
BRILLO
COLOR
TINTE
NITIDEZ
Imagen IA+...

28
POWER
TV/VIDEO VOL CH
30 60
090
ESTEREO SPA MONO

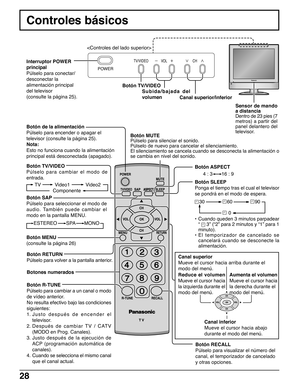

Controles básicos
Botón de la alimentación
Púlselo para encender o apagar el
televisor (consulte la página 25).
Nota:
Esto no funciona cuando la alimentación
principal está desconectada (apagado).Botón MUTE
Púlselo para silenciar el sonido.
Púlselo de nuevo para cancelar el silenciamiento.
El silenciamiento se cancela cuando se desconecta la alimentación o
se cambia en nivel del sonido.
Botón ASPECT
Botón RECALL
Púlselo para visualizar el número del...

29

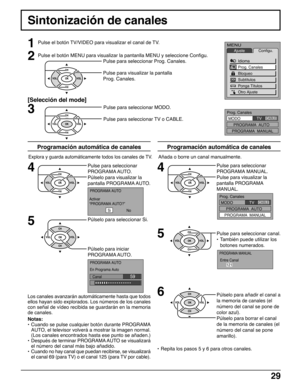

Sintonización de canales
Pulse para seleccionar Prog. Canales.
Pulse para visualizar la pantalla
Prog. Canales.2
3
Pulse para seleccionar MODO.
Pulse para seleccionar TV o CABLE. Pulse el botón TV/VIDEO para visualizar el canal de TV.
1
Prog. Canales
MODO
PROGRAMA  AUTO
PROGRAMA  MANUAL     TV
CABLE
Idioma
Prog. Canales
Bloqueo
Subtítulos
Ponga Títulos
Otro Ajuste
MENU
AjusteConfigu.
[Selección del mode]
Pulse el botón MENU para visualizar la pantanlla MENU y seleccione Configu.
PROGRAMA AUTO...

30

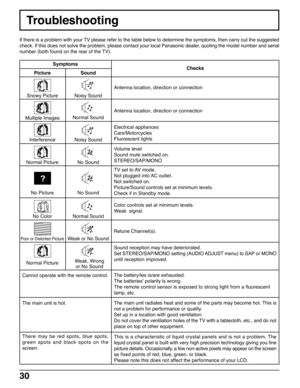

Troubleshooting
If there is a problem with your TV please refer to the table below to determine the symptoms, then carry out the suggested
check. If this does not solve the problem, please contact your local Panasonic dealer, quoting the model number and serial
number (both found on the rear of the TV).
Symptoms
Checks
Antenna location, direction or connection
Picture Sound
Antenna location, direction or connection
Electrical appliances
Cars/Motorcycles
Fluorescent lights
Volume level
Sound mute...
