Panasonic Wv Q169 Mul Instructions Manual

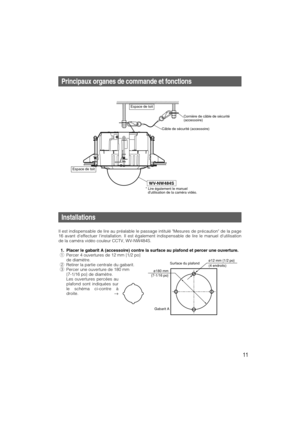

11
Principaux organes de commande et fonctions
WV-NW484S
Espace de toit
Cornière de câble de sécurité
(accessoire)
Câble de sécurité (accessoire)
* Lire également le manuel
dutilisation de la caméra vidéo.
Installations
Il est indispensable de lire au préalable le passage intitulé Mesures de précaution de la page
16 avant deffectuer linstallation. Il est également indispensable de lire le manuel dutilisation
de la caméra vidéo couleur CCTV, WV-NW484S.
1. Placer le gabarit A (accessoire) contre la...

12
2. Fixer deux boulons dancrage (à se procurer localement: M10 recommandé) dans le
plafond en béton.
qFixer un boulon dancrage au
centre de louverture faite au
cours de létape 1.
wDéterminer la longueur du
boulon dancrage en utilisant le
gabarit B (accessoire).
eSe servir du gabarit B
(accessoire) pour décider de la
position de lécrou de fixation
et le fixer.
(Fixer lécrou de fixation de
telle manière que la distance
entre les surfaces de base de
lécrou de fixation et plafond
soient ajustées sur 134 mm...

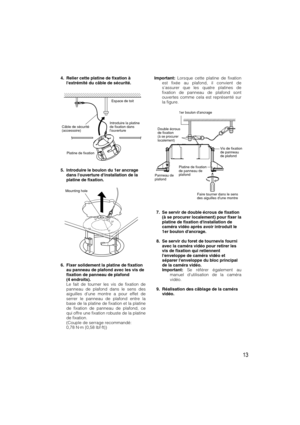

13
Important:Lorsque cette platine de fixation
est fixée au plafond, il convient de
sassurer que les quatre platines de
fixation de panneau de plafond sont
ouvertes comme cela est représenté sur
la figure.
7. Se servir de double écrous de fixation
(à se procurer localement) pour fixer la
platine de fixation dinstallation de
caméra vidéo après avoir introduit le
1er boulon dancrage.
8. Se servir du foret de tournevis fourni
avec la caméra vidéo pour retirer les
vis de fixation qui retiennent
lenveloppe de...

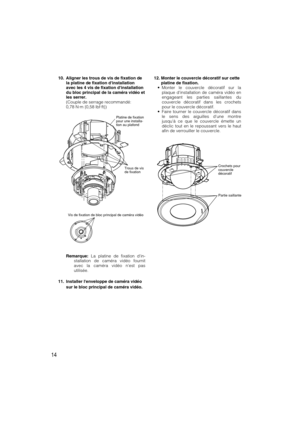

14
10. Aligner les trous de vis de fixation de
la platine de fixation dinstallation
avec les 4 vis de fixation dinstallation
du bloc principal de la caméra vidéo et
les serrer.
(Couple de serrage recommandé:
0,78 N·m {0,58 lbf·ft})
Remarque:La platine de fixation din-
stallation de caméra vidéo fournit
avec la caméra vidéo nest pas
utilisée.
11. Installer lenveloppe de caméra vidéo
sur le bloc principal de caméra vidéo.
Crochets pour
couvercle
décoratif
Partie saillante
12. Monter le couvercle...

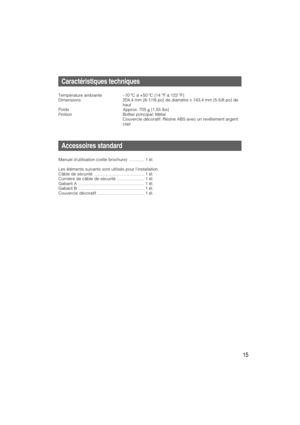

15
Caractéristiques techniques
Température ambiante –10 °C à +50 °C {14 °F à 122 °F}
Dimensions 204,4 mm {8-1/16 po} de diamètre x 143,4 mm {5-5/8 po} de
haut
Poids Approx. 705g {1,55 lbs}
Finition Boîtier principal: Métal
Couvercle décoratif: Résine ABS avec un revêtement argent
clair
Accessoires standard
Manuel dutilisation (cette brochure)  ............. 1 él.
Les éléments suivants sont utilisés pour linstallation.
Câble de sécurité  .......................................... 1 él.
Cornière de câble...

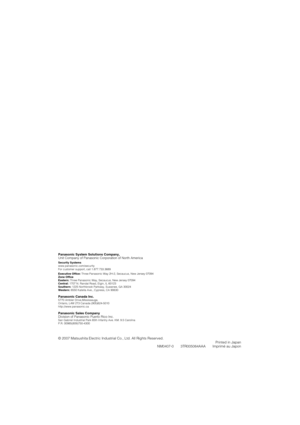

Panasonic System Solutions Company,
