Stiga Lawn Mower LADYBIRD 33, COLLECTOR 33 Instruction Manual

STIGA
LADYBIRD 33
COLLECTOR 33
8211-0207-10
BRUKSANVISNING
KÄYTTÖOHJEET
BRUGSANVISNING
BRUKSANVISNING
GEBRAUCHSANWEISUNG
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRUIKSAANWIJZING
ISTRUZIONI PER L’USO
INSTRUCCIONES DE USO
INSTRUÇõES DE UTILIZAÇÃO
INSTRUKCJA OBS£UGI
LIETOŠANAS PAMĀCĪBA
NAUDOJIMOINSTRUKCIJA
NÁVOD K POU®ITÍ
NAVODILA ZA UPORABO

2
SVENSKASE
SYMBOLER
Följande symboler finns på maskinen för att
påminna Er om den försiktighet och uppmärksam-
het som krävs vid användning.
Symbolerna betyder:
Varning! Läs instruktionsbok och säker-
hetsmanual före användning av maskinen.
Varning! Håll åskådare borta. Se upp med
utkastade föremål.
Varning! Innan något reparationsarbete
påbörjas, tag bort stickkontakten ur urtag-
et.
Varning! Håll förlägningskabeln borta från
klippsystemet.
Varning! För ej in hand eller fot underkå-
pan då maskinen...

3
SVENSKASE
VERKTYG FÖR MONTERING
HJUL/KLIPPHÖJD (fig. 4)
1. Tryck in hjulbulten A i navkapseln B.
2. Snäpp fast centrumkoppen C.
3. Montera hjulet i något av fäst-bleckets fyra lä-
gen.
4. Drag åt ordentligt för hand med hjälp av finger-
greppet i navkapseln.
OBS! Samma klipphöjd skall ställas in för samtli-
ga hjul.
STYRE TYP I (fig. 1)
1. Tryck ner ett styrrör i fästet på vänster sida en-
ligt bild.
2. Skjut på styrets överdel.
3. Vrid hela styret åt motsatt håll enligt bild.
4. Skjut in det andra...

4
SVENSKASE
KLIPPNING (fig. 9)
Klipp hela tiden bort från sladden.
Töm gräsuppsamlaren i god tid så att gräsutkastet
inte täpps igen och uppsamlingförmågan försäm-
ras.
För att undvika överbelastning av motorn, skjut
inte klipparen för fort i högt gräs.
UNDERHÅLL
KNIVBYTE (fig. 10)
Drag alltid ur väggkontakteninnan underhåll,
rengöring eller andra åtgärder görs på maskinen.
Använd skyddshandskar. Lossa knivbulten med en
26 mm nyckel. Montera den nya kniven. Åtdrag-
ningsmoment 15 Nm.
Använd alltid...

5
SUOMIFI

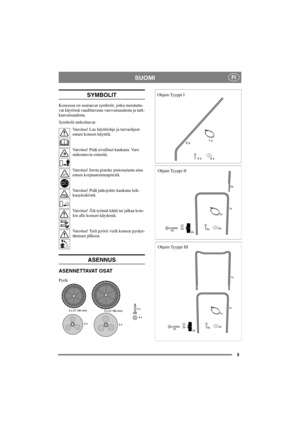

SYMBOLIT
Koneessa on seuraavat symbolit, jotka muistutta-
vat käytössä vaadittavasta varovaisuudesta ja tark-
kaavaisuudesta.
Symbolit tarkoittavat:
Varoitus! Lue käyttöohje ja turvaohjeet
ennen koneen käyttöä.
Varoitus! Pidä sivulliset kaukana. Varo
sinkoutuvia esineitä.
Varoitus! Irrota pistoke pistorasiasta aina
ennen korjaustoimenpiteitä.
Varoitus! Pidä jatkojohto kaukana leik-
kuuyksiköstä.
Varoitus! Älä työnnä kättä tai jalkaa kote-
lon alle koneen käydessä.
Varoitus! Terä pyörii vielä...

6
SOUMI FI

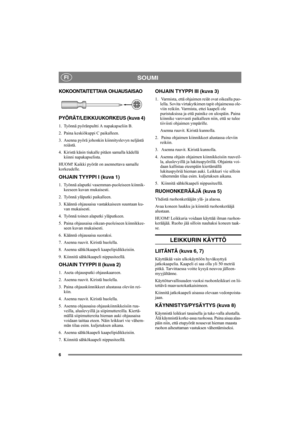

K O K O O N TA I T E T TAVA  O H J AU S A I S A O
PYÖRÄT/LEIKKUUKORKEUS (kuva 4)
1. Työnnä pyöränpultti A napakapseliin B.
2. Paina keskiökuppi C paikalleen.
3. Asenna pyörä johonkin kiinnityslevyn neljästä
reiästä.
4. Kiristä käsin tiukalle pitäen samalla kädellä
kiinni napakapselista.
HUOM! Kaikki pyörät on asennettava samalle
korkeudelle.
OHJAIN TYYPPI I (kuva 1)
1. Työnnä alaputki vasemman-puoleiseen kiinnik-
keeseen kuvan mukaisesti.
2. Työnnä yläputki paikalleen.
3. Käännä ohjausaisa...

7
SUOMIFI
Moottorin käynnistys:
1. Paina painike alas.
2. Vedä kahvaa aisaan päin.
Moottorin pysäytys: Löysää kahva.
LEIKKUU (kuva 9)
Leikkaa aina kaapelista poispäin.
Tyhjennä ruohonkerääjä hyvissä ajoin, ettei heitto-
aukko tukkeennu ja keräysteho alene.
Ylikuormituksen välttämiseksi älä työnnä leikku-
ria liian suurella nopeudella korkeassa ruohossa.
KUNNOSSAPITO
TERÄN VAIHTO (kuva 10)
Irrota pistoke pistorasiasta aina ennen leikkurin
huoltamista, puhdistamista tai muita toimenpiteitä.
Irrota...

8
DANSKDK

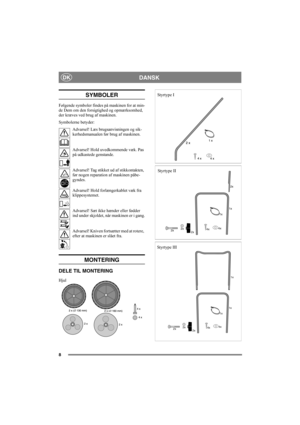

SYMBOLER
Følgende symboler findes på maskinen for at min-
de Dem om den forsigtighed og opmærksomhed,
der kræves ved brug af maskinen.
Symbolerne betyder:
Advarsel! Læs brugsanvisningen og sik-
kerhedsmanualen før brug af maskinen.
Advarsel! Hold uvedkommende væk. Pas
på udkastede genstande.
Advarsel! Tag stikket ud af stikkontakten,
før nogen reparation af maskinen påbe-
gyndes.
Advarsel! Hold forlængerkablet væk fra
klippesystemet.
Advarsel! Sæt ikke hænder eller fødder
ind under...

9
DANSKDK

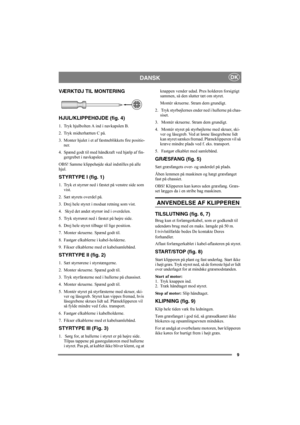

VÆRKTØJ TIL MONTERING
HJUL/KLIPPEHØJDE (fig. 4)
1. Tryk hjulbolten A ind i navkapslen B.
2. Tryk midterhætten C på.
3. Monter hjulet i et af fæstneblikkets fire positio-
ner.
4. Spænd godt til med håndkraft ved hjælp af fin-
gergrebet i navkapslen.
OBS! Samme klippehøjde skal indstilles på alle
hjul.
STYRTYPE I (fig. 1)
1. Tryk et styrrør ned i fæstet på venstre side som
vist.
2. Sæt styrets overdel på.
3. Drej hele styret i modsat retning som vist.
4.  Skyd det andet styrrør ind i...

10
DANSKDK
VEDLIGEHOLDELSE
UDSKIFTNING AF KNIVE (fig. 10)
Træk altid stikket ud af kontakten før vedligehold,
rengøring eller andet arbejde på maskinen.
Anvend beskyttelseshandsker. Løsn knivbolten
med en 26 mm nøgle. Monter den nye kniv.
Tilspændingsmoment 15 Nm.
Brug altid originale reservedele.
RENGØRING/OPBEVARING (fig. 11)
Klipperen rengøres med børste eller en klud hver
gang, den har været i brug.
Køleluftindtaget rundt om motor-kappen skal hol-
des frit for græs og snavs, så motoren ikke...
