Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Dutch Version

83
NEDERLANDSNL

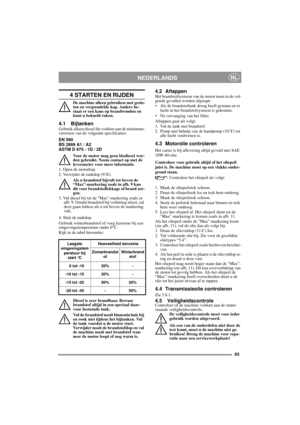

4 STARTEN EN RIJDEN
De machine alleen gebruiken met geslo-
ten en vergrendelde kap. Anders be-
staat er een kans op brandwonden en
kunt u bekneld raken.
4.1 BijtankenGebruik alleen diesel die voldoet aan de minimum-
vereisten van de volgende specificaties:
EN 590
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
Voor de motor mag geen biodiesel wor-
den gebruikt. Neem contact op met de
leverancier voor meer informatie.
1. Open de motorkap.
2. Verwijder de tankdop (9:X).
Als u brandstof bijvult tot...

84
NEDERLANDSNL

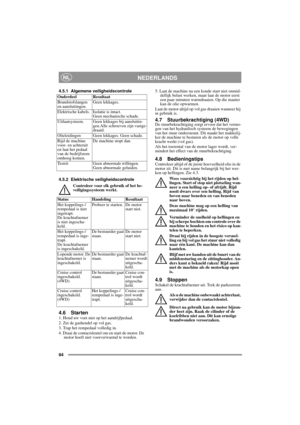

4.5.1 Algemene veiligheidscontrole
4.5.2 Elektrische veiligheidscontrole
Controleer voor elk gebruik of het be-
veiligingssysteem werkt.
4.6 Starten1. Houd uw voet niet op het aandrijfpedaal.
2. Zet de gashendel op vol gas.
3. Trap het rempedaal volledig in.
4. Draai de contactsleutel om en start de motor. De
motor hoeft niet voorverwarmd te worden. 5. Laat de machine na een koude start niet onmid-
dellijk belast werken, maar laat de motor eerst
een paar minuten warmdraaien. Op die...

85
NEDERLANDSNL

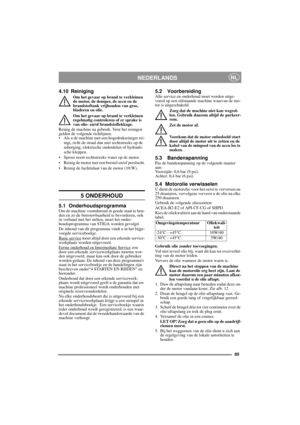

4.10 Reiniging
Om het gevaar op brand te verkleinen
de motor, de demper, de accu en de
brandstoftank vrijhouden van gras,
bladeren en olie.
Om het gevaar op brand te verkleinen
regelmatig controleren of er sprake is
van olie- en/of brandstoflekkage.
Reinig de machine na gebruik. Voor het reinigen
gelden de volgende richtlijnen.
• Als u de machine met een hogedrukreiniger rei-
nigt, richt de straal dan niet rechtstreeks op de
asborging, elektrische onderdelen of hydrauli-
sche...

86
NEDERLANDSNL
6. Plaats de olie-aftapplug terug en schuif de beu-
gel weer zodanig dat deze de plug vastklemt.
7. Kijk voordat u het oliefilter gaat reinigen
naar5.4.1 hieronder.
8.  Verwijder de vuldop (11:C) en vul de olie bij.
De motor heeft ongeveer 1,7 liter olie nodig.
9. Na het bijvullen van olie start u de motor en laat
deze 30 seconden stationair draaien.
10.Controleer of er een olielek is.
11.Zet de motor af. Wacht 30 seconden en contro-
leer dan het oliepeil. Zie 4.3. Vul de olie indien...

87
NEDERLANDSNL

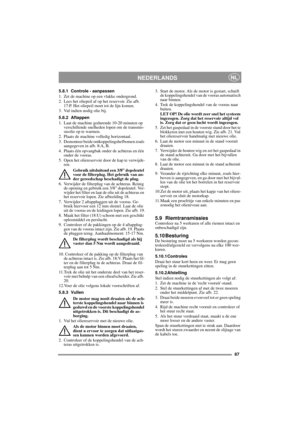

5.8.1 Controle - aanpassen
1. Zet de machine op een vlakke ondergrond.
2. Lees het oliepeil af op het reservoir. Zie afb.
17:P. Het oliepeil moet tot de lijn komen.
3. Vul indien nodig olie bij.
5.8.2 Aftappen
1. Laat de machine gedurende 10-20 minuten op
verschillende snelheden lopen om de transmis-
sieolie op te warmen.
2. Plaats de machine volledig horizontaal.
3. Demonteer beide ontkoppelingshefbomen zoals
aangegeven in afb. 8:A, B.
4. Plaats één opvangbak onder de achteras en één...

88
NEDERLANDSNL

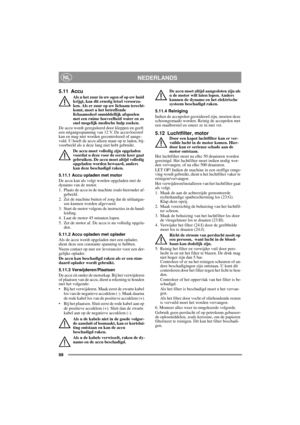

5.11 Accu
Als u het zuur in uw ogen of op uw huid
krijgt, kan dit ernstig letsel veroorza-
ken. Als er zuur op uw lichaam terecht-
komt, moet u het betreffende
lichaamsdeel onmiddellijk afspoelen
met een ruime hoeveelheid water en zo
snel mogelijk medische hulp zoeken.
De accu wordt gereguleerd door kleppen en geeft
een uitgangsspanning van 12 V. De accuvloeistof
kan en mag niet worden gecontroleerd of aange-
vuld. U hoeft de accu alleen maar op te laden, bij-
voorbeeld als u deze...

89
NEDERLANDSNL

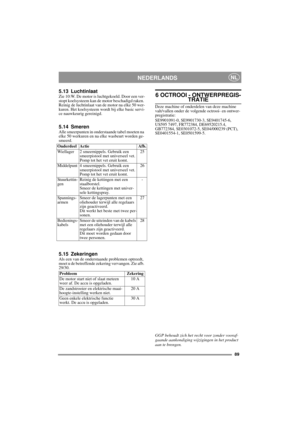

5.13 LuchtinlaatZie 10:W. De motor is luchtgekoeld. Door een ver-
stopt koelsysteem kan de motor beschadigd raken.
Reinig de luchtinlaat van de motor na elke 50 wer-
kuren. Het koelsysteem wordt bij elke basic servi-
ce nauwkeurig gereinigd.
5.14 SmerenAlle smeerpunten in onderstaande tabel moeten na
elke 50 werkuren en na elke wasbeurt worden ge-
smeerd.
5.15 ZekeringenAls een van de onderstaande problemen optreedt,
moet u de betreffende zekering vervangen. Zie afb.
29/30.
6 OCTROOI...
