Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Portuguese Version

STIGA PARK
DIESEL
DIESEL 4WD
8211-0556-01

2
S T
A
B
CF
D
E

GHI
J K
2WD
P
Q
4WD
GHIJ K
L
N
O
M
2WD
R
1
3
52
4
6

3
4WD
BA
Max
Max
C
V
U
Y W
E
7
9
118
10
12

4
A
B
C C
P
D
0
1
F
V
U
13
15
1714
16
18

5

G
H
I
J

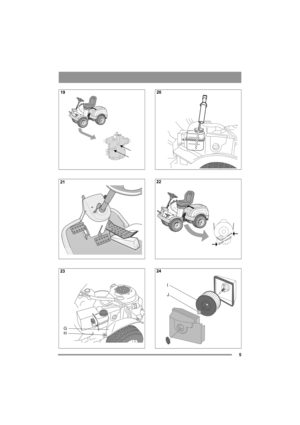

19
21
2320
22
24

6

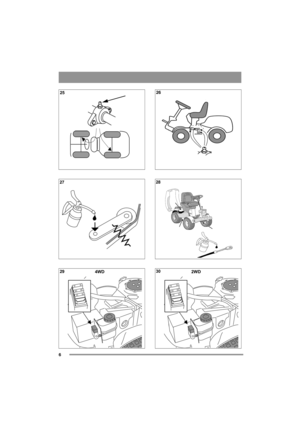

4WD2WD
25
27
2926
28
30

29

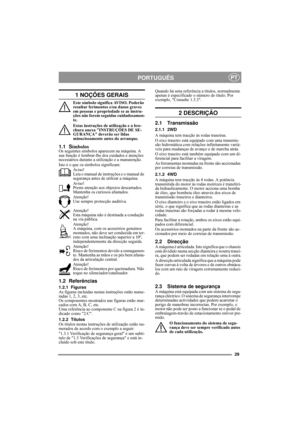

PORTUGUÊSPT
1 NOÇÕES GERAIS
Este símbolo significa AVISO. Poderão
resultar ferimentos e/ou danos graves
em pessoas e propriedade se as instru-
ções não forem seguidas cuidadosamen-
te.
Estas instruções de utilização e a bro-
chura anexa INSTRUÇÕES DE SE-
GURANÇA deverão ser lidas
minuciosamente antes do arranque.
1.1 SímbolosOs seguintes símbolos aparecem na máquina. A
sua função é lembrar-lhe dos cuidados e atenções
necessários durante a utilização e a manutenção.
Isto é o que os símbolos...

30

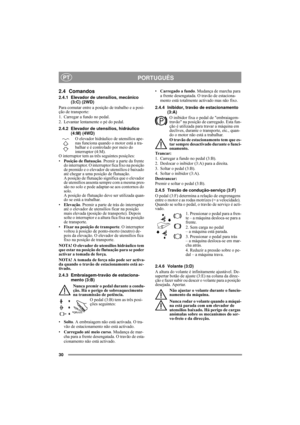

PORTUGUÊSPT
2.4 Comandos
2.4.1 Elevador de utensílios, mecânico
(3:C) (2WD)
Para comutar entre a posição de trabalho e a posi-
ção de transporte:
1. Carregar a fundo no pedal.
2. Levantar lentamente o pé do pedal.
2.4.2 Elevador de utensílios, hidráulico
(4:M) (4WD)
O elevador hidráulico de utensílios ape-
nas funciona quando o motor está a tra-
balhar e é controlado por meio do
interruptor (4:M).
O interruptor tem as três seguintes posições:
•Posição de flutuação. Premir a parte da frente
do...

31

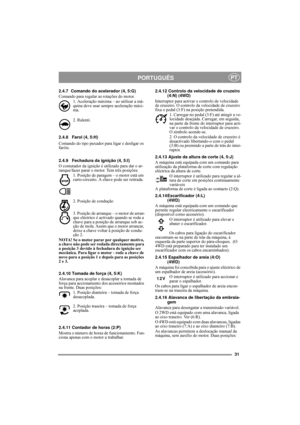

PORTUGUÊSPT
2.4.7 Comando do acelerador (4, 5:G)
Comando para regular as rotações do motor.
1. Aceleração máxima – ao utilizar a má-
quina deve usar sempre aceleração máxi-
ma.
2. Ralenti.
2.4.8 Farol (4, 5:H)
Comando do tipo puxador para ligar e desligar os
faróis.
2.4.9 Fechadura da ignição (4, 5:I)
O comutador da ignição é utilizado para dar o ar-
ranque/fazer parar o motor. Tem três posições:
1. Posição de paragem – o motor está em
curto-circuito. A chave pode ser retirada.
2. Posição de...

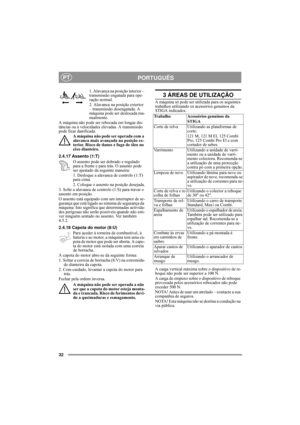

32
PORTUGUÊSPT
1. Alavanca na posição interior –
transmissão engatada para ope-
ração normal.
2. Alavanca na posição exterior
– transmissão desengatada. A
máquina pode ser deslocada ma-
nualmente.
A máquina não pode ser rebocada em longas dis-
tâncias ou a velocidades elevadas. A transmissão
pode ficar danificada.
A máquina não pode ser operada com a
alavanca mais avançada na posição ex-
terior. Risco de danos e fuga de óleo no
eixo dianteiro.
2.4.17 Assento (1:T)
O assento pode ser dobrado e...
