Stiga Lawn Mower PARK Diesel, Diesel 4WD Instruction Manual Portuguese Version

33

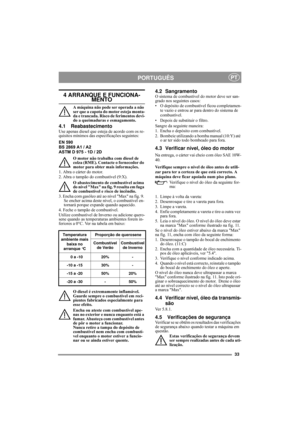

PORTUGUÊSPT
4 ARRANQUE E FUNCIONA-MENTO
A máquina não pode ser operada a não
ser que a capota do motor esteja monta-
da e trancada. Risco de ferimentos devi-
do a queimaduras e esmagamento.
4.1 ReabastecimentoUse apenas diesel que esteja de acordo com os re-
quisitos mínimos das especificações seguintes:
EN 590
BS 2869 A1 / A2
ASTM D 975 - 1D / 2D
O motor não trabalha com diesel de
colza (RME). Contacte o fornecedor do
motor para obter mais informações.
1. Abra o cárter do motor.
2. Abra o tampão...

34

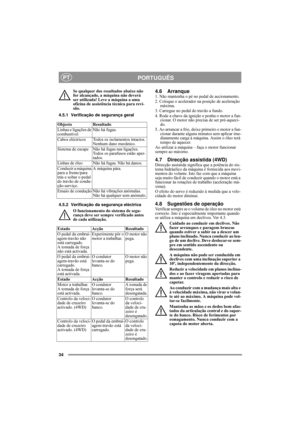

PORTUGUÊSPT
Se qualquer dos resultados abaixo não
for alcançado, a máquina não deverá
ser utilizada! Leve a máquina a uma
oficina de assistência técnica para revi-
são.
4.5.1 Verificação de segurança geral
4.5.2 Verificação da segurança eléctrica
O funcionamento do sistema de segu-
rança deve ser sempre verificado antes
de cada utilização.4.6 Arranque1. Não mantenha o pé no pedal de accionamento.
2. Coloque o acelerador na posição de aceleração
máxima.
3. Carregue no pedal do travão a fundo.
4....

35

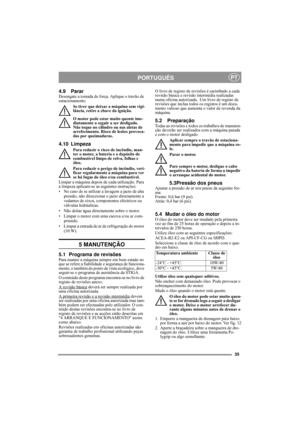

PORTUGUÊSPT
4.9 PararDesengate a tomada de força. Aplique o travão de
estacionamento.
Se tiver que deixar a máquina sem vigi-
lância, retire a chave da ignição.
O motor pode estar muito quente ime-
diatamente a seguir a ser desligado.
Não toque no cilindro ou nas aletas de
arrefecimento. Risco de lesões provoca-
das por queimaduras.
4.10 Limpeza
Para reduzir o risco de incêndio, man-
ter o motor, a bateria e o depósito de
combustível limpo de relva, folhas e
óleo.
Para reduzir o perigo de...

36

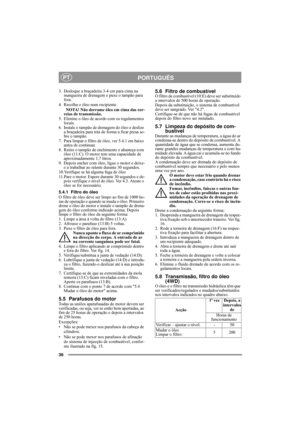

PORTUGUÊSPT
3.  Desloque a braçadeira 3-4 cm para cima na
mangueira de drenagem e puxe o tampão para
fora.
4. Recolha o óleo num recipiente.
  NOTA! Não derrame óleo em cima das cor-
reias de transmissão.
5. Elimine o óleo de acordo com os regulamentos
locais.
6. Instale o tampão de drenagem do óleo e deslize
a braçadeira para trás de forma a ficar presa so-
bre o tampão.
7. Para limpar o filtro de óleo, ver 5.4.1 em baixo
antes de continuar.
8.  Retire o tampão de enchimento e abasteça com
óleo...

37

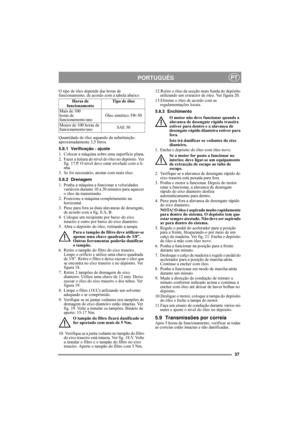

PORTUGUÊSPT
O tipo de óleo depende das horas de
funcionamento, de acordo com a tabela abaixo:
Quantidade de óleo aquando da substituição:
aproximadamente 3,5 litros.
5.8.1 Verificação - ajuste
1. Colocar a máquina sobre uma superfície plana.
2. Fazer a leitura do nível do óleo no depósito. Ver
fig. 17:P. O nível deve estar nivelado com a li-
nha.
3. Se for necessário, atestar com mais óleo.
5.8.2 Drenagem
1. Ponha a máquina a funcionar a velocidades
variáveis durante 10 a 20 minutos para aquecer...

38

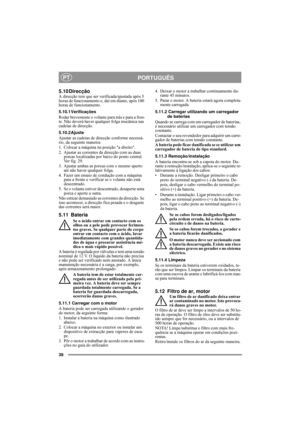

PORTUGUÊSPT
5.10 DirecçãoA direcção tem que ser verificada/ajustada após 5
horas de funcionamento e, daí em diante, após 100
horas de funcionamento.
5.10.1Verificações
Rodar brevemente o volante para trás e para a fren-
te. Não deverá haver qualquer folga mecânica nas
cadeias de direcção.
5.10.2Ajuste
Ajustar as cadeias de direcção conforme necessá-
rio, da seguinte maneira:
1. Colocar a máquina na posição a direito.
2. Ajustar as correntes da direcção com as duas
porcas localizadas por baixo do...

39

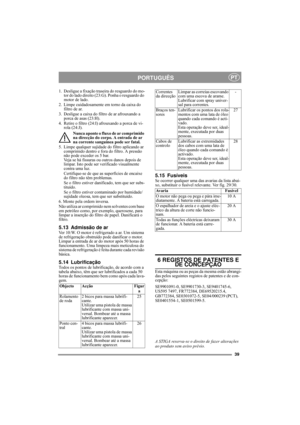

PORTUGUÊSPT
1.  Desligue a fixação traseira do resguardo do mo-
tor do lado direito (23:G). Ponha o resguardo do
motor de lado.
2. Limpe cuidadosamente em torno da caixa do
filtro de ar.
3. Desligue a caixa do filtro de ar afrouxando a
porca de asas (23:H).
4. Retire o filtro (24:I) afrouxando a porca de vi-
rola (24:J).
Nunca aponte o fluxo de ar comprimido
na direcção do corpo. A entrada de ar
na corrente sanguínea pode ser fatal.
5. Limpe qualquer sujidade do filtro aplicando ar
comprimido...

www.stiga.com
GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS
