Page 1
STIGA PARK DIESEL DIESEL 4WD 8211-0007-70 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 7 FI ... 17 DA .. 27 NO . 37 DE ... 47 EN... 58 FR.... 68 NL... 79
Page 2
2 S T A B CF D E GHI J K 2WD P Q 4WD GHIJK L N O M 2WD R 1 3 52 4 6
Page 3
3 4WD BA Max Max C V U Y W E 7 9 118 10 12
Page 4
4 A B C C P D 0 1 F V 13 15 1714 16 18

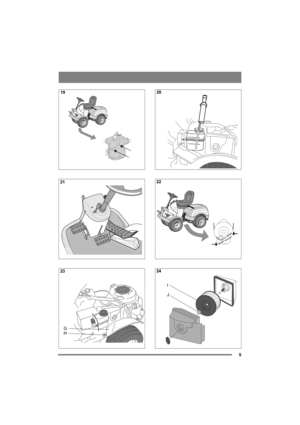

Page 5
5 G H I J 19 21 2320 22 24

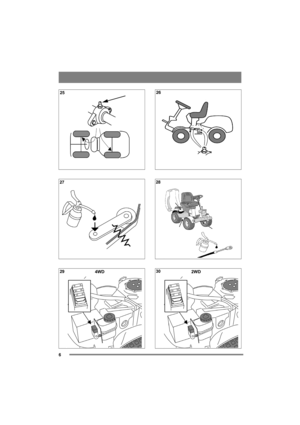

Page 6
6 4WD2WD 25 27 2926 28 30
Page 7
7 SVENSKASV 1 ALLMÄNT Denna symbol betyder VARNING. Allvarlig personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga. Före start skall denna bruksanvisning samt bifogade trycksak SÄKERHETSFÖRESKRIFTER läsas noga. 1.1 SYMBOLERFöljande symboler finns på maskinen för att påminna om den försiktighet och uppmärksamhet som krävs vid användning och underhåll. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! Se upp...
Page 8
8 SVENSKASV Flytläge. För spaken till sitt främre läge där den låser. Redskapet sänks nu tills det når sitt flytläge. Flytläge innebär att redskapet alltid vilar med samma tryck mot marken och kan följa markens konturer. Flytläget skall användas under arbete. Sänkning. Redskapet sänks oberoende av dess vikt. Låsning i transportläge. Spaken har återgått till neutralläge efter lyftning eller sänkning. Redskapet är låst i transportläge. Lyftning. För spaken till bakre läget tills redskapet...
Page 9
9 SVENSKASV 3. Startläge - den elektriska startmotorn aktiveras när nyckeln vrids till det fjäder- belastade startläget. När motorn startat, låt nyckeln återgå till körläge 2. OBS! Om motorn av någon anledning stannar kan inte nyckeln vridas direkt till läge 3 på grund av en mekanisk startspärr. För att starta motorn - vrid nyckeln tillbaka till läge 1 och sedan till läge 2 och 3. 2.4.10 Kraftuttag (4:K) (4WD) Strömbrytare för in- och urkoppling av det elektromagnetiska kraftuttaget för drivning...
Page 10
10 SVENSKASV 2.4.19 Motorhuv (8:U) För att komma åt bränslekran, batteri och motor är maskinen försedd med öppningsbar motorhuv. Motorhuven är låst med en gummistropp. Motorhuven öppnas på följande sätt: 1. Lossa gummistroppen (8:V) i huvens framkant. 2. Lyft försiktigt motorhuven bakåt. Stängning utförs omvänt. Maskinen får inte användas utan att motorhuven är stängd och låst. Risk för brännskador och klämskador föreligger. 3 ANVÄNDNINGSOMRÅDEN Maskinen får endast användas till följande arbeten...
