Stiga Lawn Tractor 8211 0007 80w Diesel 4wd Operators Manual

41
NORSKNO
2.4.18 Sete (1 T)
Setet kan vippes og justeres i lengderet-
ningen. Setet justeres på følgende måte:
1. Skyv håndtaket (1 S) oppover.
2. Still setet i ønsket stilling.
3. Slipp håndtaket (1 S) og setet låses.
Setet er utstyrt med sikkerhetsbryter som er koplet
til maskinens sikkerhetssystem. Dette gjør at be-
stemte aktiviteter som kan medføre fare, ikke er
mulig å utføre når ingen sitter i setet. Se også 4.5.2.
2.4.19 Motorpanser (8 U)
For å komme til drivstoffkran, batteri og
motor er...

42
NORSKNO
4 START OG KJØRING
Maskinen må ikke brukes uten at mot-
orpanseret er lukket og låst. Fare for
brannskader og klemskader.
4.1 Påfylling av drivstoff
Bruk kun diesel som oppfyller minstekravene i føl-
gende spesifikasjoner:
EN 590
BS 2869 A1/A2
ASTM D 975 – 1D/2D
Motoren må ikke gå på rapsdiesel
(RME). Kontakt motorleverandøren
for mer informasjon.
1. Åpne motorpanseret.
2. Åpne tanklokket (9 X).
Påfylling av drivstoff over ”Max”-nivå-
et i fig. 9 medfører drivstofflekkasje og
brannfare.
3....

43
NORSKNO
4.5.1 Generell sikkerhetskontroll
4.5.2 Elektrisk sikkerhetskontroll
Kontroller alltid at sikkerhetssystemet
fungerer hver gang maskinen tas i
bruk.
4.6 Start1. Ikke hold foten på kjørepedalen.
2. Still gassreguleringen på full gass.
3. Tråkk bremsepedalen helt ned.
4. Vri om startnøkkelen og start motoren. Motoren
trenger ikke å forvarmes.
5. Ved kaldstart må du ikke belaste maskinen
umiddelbart etter start, men la den gå i noen mi-
nutter. Da rekker oljen å varmes opp.
Ved bruk – kjør...

44
NORSKNO
5 VEDLIKEHOLD
5.1 ServiceprogramFor å hele tiden holde maskinen i god stand med
hensyn til pålitelighet og driftssikkerhet samt med
tanke på miljøet, bør STIGAs serviceprogram føl-
ges.
Innholdet i dette programmet fremgår av vedlagte
servicehefte.
Grunnservice
 må alltid utføres av autorisert verk-
sted.
Første service og mellomservice
 bør utføres av au-
torisert verksted, men kan også utføres av bruke-
ren. Innholdet fremgår av serviceheftet, og
tiltakene er beskrevet under “4 START OG...

45
NORSKNO
5.5 Motorens skruerAlle skrueforbindelser på motoren må trekkes til
etter 25 driftstimer og deretter hver 250. driftstime.
Unntak:
• Sylinderlokkets skruer må ikke røres.
• Innsprøytingssystemets justeringsskruer som
vist i fig. 15, må ikke røres.
5.6 DrivstoffilterDrivstoffilteret (10 E) skal byttes hver 500.
driftstime.
Etter byttet må drivstoffsystemet luftes. Se ”4.2”.
Kontroller at det ikke forekommer drivstofflekka-
sje etter at det nye filteret er montert.
5.7 Rengjøring av...

46
NORSKNO
5. Sett kjørepedalen i foroverstilling ved å blokke-
re den med en trekile el.l. Se fig. 21. Fyll olje-
beholderen etter hvert med ny olje.
6. Kjør i foroverstilling i ca. et minutt.
7. Flytt trekilen og still kjørepedalen i bakoverstil-
ling. Fortsett å fylle på olje.
8. Kjør i bakoverstilling i ca. et minutt.
9. Skift kjøreretning en gang i minuttet iht. oven-
nevnte, og fortsett å fylle på olje til det slutter å
boble i beholderen.
10.Slå av motoren, sett på lokket på oljebeholderen
og...

47
NORSKNO
5.12 Luftfilter, motorEt skadet luftfilter slipper forurenset
luft inn i motoren. Dette forårsaker al-
vorlige skader på motoren.
Luftfilteret må rengjøres hver 50. driftstime. Luft-
filteret byttes ved behov eller hver 500. driftstime.
OBS! Rengjør/bytt filtrene oftere dersom maski-
nen arbeider under støvfylte forhold.
Demonter/monter luftfiltrene ved å følge frem-
gangsmåten nedenfor.
1.  Demonter høyre sprutskjerm (23 G) ved å løsne
skruerne (23 K).
2. Rengjør grundig rundt...

48

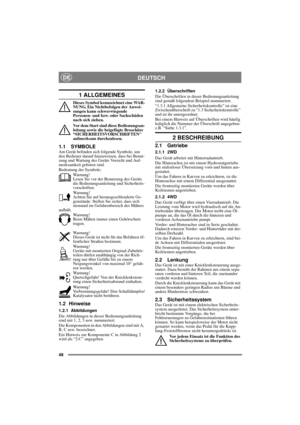

DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
“SICHERHEITSVORSCHRIFTEN
aufmerksam durchzulesen.
1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung und Wartung des Geräts Vorsicht und Auf-
merksamkeit geboten sind.
Bedeutung der...

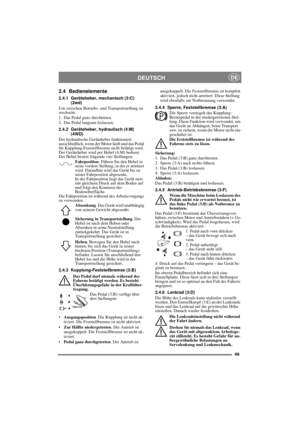

49
DEUTSCHDE
2.4 Bedienelemente
2.4.1 Geräteheber, mechanisch (3:C)
(2wd)
Um zwischen Betriebs- und Transportstellung zu
wechseln:
1. Das Pedal ganz durchtreten.
2. Das Pedal langsam loslassen.
2.4.2 Geräteheber, hydraulisch (4:M)
(4WD)
Der hydraulische Geräteheber funktioniert
ausschließlich, wenn der Motor läuft und das Pedal
für Kupplung-Feststellbremse nicht betätigt wird.
Der Geräteheber wird per Hebel (4:M) bedient.
Der Hebel besitzt folgende vier Stellungen:
Fahrposition. Führen Sie den...

50
DEUTSCHDE
2.4.7 Gashebel (4, 5:G)
Zur Regulierung der Motordrehzahl.
1. Vollgas – das Gerät sollte stets mit Voll-
gas betrieben werden.
2. Leerlauf.
2.4.8 Scheinwerfer (4, 5:H)
Zugschalter für das Ein- und Ausschalten der
Scheinwerfer.
2.4.9 Zündschloss (4, 5:I)
Das Zündschloss dient zum Anlassen und Abstel-
len des Motors. Drei Positionen:
1. Stoppstellung – der Motor ist kurzge-
schlossen. Der Schlüssel kann abgezogen
werden.
2. Fahrposition
3. Startstellung – wenn der Schlüssel in
die...
