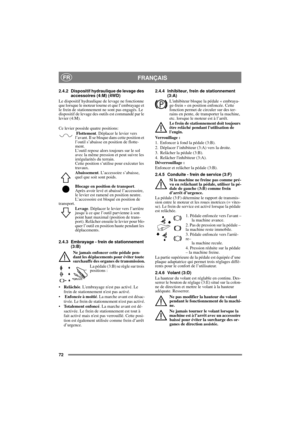

71
FRANÇAISFR
1 GÉNÉRALITÉS
Ce symbole est un AVERTISSEMENT.
Risque de blessure ou de dégât matériel
en cas de non-respect des instructions.
Avant de démarrer la machine, lire at-
tentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ » ci-joint.
1.1 SymbolesLes symboles suivants figurent sur la machine. Ils
attirent votre attention sur les dangers et les mesu-
res à respecter lors de l’utilisation et de la mainte-
nance.
Explication des symboles :...

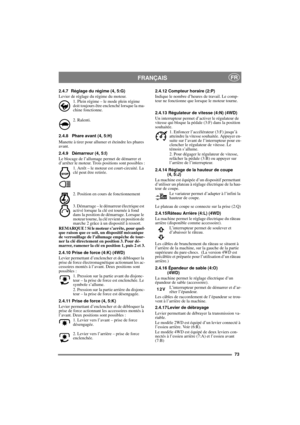

72
FRANÇAISFR
2.4.2 Dispositif hydraulique de levage des
accessoires (4:M) (4WD)
Le dispositif hydraulique de levage ne fonctionne
que lorsque le moteur tourne et que l’embrayage et
le frein de stationnement ne sont pas engagés. Le
dispositif de levage des outils est commandé par le
levier (4:M).
Ce levier possède quatre positions:
 Flottement. Déplacer le levier vers
l’avant. Il se bloque dans cette position et
l’outil s’abaisse en position de flotte-
ment.
L’outil repose alors toujours sur le...

73
FRANÇAISFR
2.4.7 Réglage du régime (4, 5:G)
Levier de réglage du régime du moteur.
1. Plein régime – le mode plein régime
doit toujours être enclenché lorsque la ma-
chine fonctionne.
2. Ralenti.
2.4.8 Phare avant (4, 5:H)
Manette à tirer pour allumer et éteindre les phares
avant.
2.4.9 Démarreur (4, 5:I)
Le blocage de l’allumage permet de démarrer et
d’arrêter le moteur. Trois positions sont possibles :
1. Arrêt – le moteur est court-circuité. La
clé peut être retirée.
2. Position en cours de...

74
FRANÇAISFR
Le levier d’embrayage ne doit jamais se
trouver entre les positions extérieure et
intérieure pour éviter de surchauffer le
moteur et d’endommager la transmis-
sion.
pour permettre de bouger la machine à la main,
moteur éteint. Deux positions sont possibles :
1. Levier orienté vers l’intérieur
– la transmission est activée
pour un fonctionnement normal.
2. Levier orienté vers l’extérieur
– transmission débrayée. La ma-
chine peut être déplacée manuel-
lement.
Ne pas remorquer la...

75
FRANÇAISFR
3 UTILISATION
L’usage de la machine est réservé aux travaux sui-
vants, avec les accessoires STIGA d’origine ren-
seignés.
La charge verticale maximum exercée sur la boule
de remorquage doit être inférieure à 100 N.
La charge d’inertie maximum exercée sur la boule
de remorquage par les accessoires tractés doit être
inférieure à 500 N.
REMARQUE ! Avant d’utiliser un tracteur, con-
tactez votre compagnie d’assurance.
REMARQUE ! Cette machine n’est pas conçue
pour circuler sur la voie...

76
FRANÇAISFR
4.3 Contrôle du niveau de l’huile
moteur
À la livraison, le carter est rempli d’huile SAE
10W-40.
S’assurer que le niveau dhuile est correct avant
chaque utilisation. Placer la machine sur un sol
plat.
Marche à suivre :
1. Essuyer les environs immédiats de la jauge au
moyen d’un chiffon.
2. Dévisser et extraire la jauge.
3. Essuyer la jauge au moyen d’un chiffon.
4. Remettre la jauge en place (l’enfoncer à fond) et
la ressortir.
5. Contrôler le niveau d’huile indiqué par la jauge....

77
FRANÇAISFR
5. Ne pas utiliser la machine pour des travaux sous
charge immédiatement après un démarrage à
froid. Laisser dabord tourner le moteur pendant
quelques minutes pour permettre à l’huile de
chauffer.
Le moteur doit toujours être utilisé à plein rende-
ment.
4.7 Direction assistée
(4WD)
Avec une direction assistée, les mouvements du
volant sont facilités par le système hydraulique de
l’engin. La machine se conduit donc très aisément
lorsque le moteur fonctionne à plein régime.
L’effet...

78
FRANÇAISFR
Arrêter le moteur.
Déconnecter les câbles de bougies et re-
tirer la clé de contact pour éviter tout
démarrage intempestif.
5.3 Pression des pneusRégler la pression des pneus comme suit :
À l’avant : 0,6 bar (9 psi).
À l’arrière : 0,4 bar (6 psi).
5.4 Vidange de l’huile moteurLhuile moteur doit être remplacée une première
fois après 25 heures dutilisation, puis toutes les
250 heures.
Utiliser les types d’huiles suivants :
ACEA-B2-E2, API-CF-CG ou SHPD.
Utiliser une qualité d’huile...

79
FRANÇAISFR
L’eau de condensation présente dans le réservoir
de carburant doit être purgée au moins une fois par
an.
Le moteur doit être froid lors de la pur-
ge de manière à éviter tout risque d’in-
cendie.
Toute source de chaleur (cigarette, feu,
étincelles, etc.) est à proscrire lors de cette
opération (risque d’incendie).
Marche à suivre pour purger l’eau de condensation
:
1. Libérer le tuyau de purge de son logement sous
le pare-choc arrière. Voir figure 16.
2. Tourner le robinet de purge...

80
FRANÇAISFR
8. Maintenir la position contraire pendant une mi-
nute.
9. Changer le sens de la tonte toutes les minutes
comme précédemment et continuer de verser de
l’huile jusqu’à ce que le « bouillonnement »
dans le réservoir s’arrête.
10.Éteindre le moteur, installer le carter du réser-
voir d’huile et fermer le carter du moteur.
11.Effectuer un test de roulage pendant plusieurs
minutes et faire l’appoint d’huile dans le réser-
voir.
5.9 Courroies de transmissionAprès 5 heures de service,...
