Panasonic Color Televison Ct 24sx12 Operating Instructions

INSTALLATION
3

Installation
Emplacement du téléviseur
Suivre ces recommandations avant de déterminer l’emplacement du téléviseur.

Protéger l’appareil contre les rayons solaires, un éclairage intense et les reflets.

Protéger l’appareil contre la chaleur ou l’humidité. Une aération insuffisante pourrait provoquer un dérangement des composantes
internes.

Un éclairage fluorescent peut réduire la portée de la télécommande.

Éviter de placer le téléviseur près d’un appareil dégageant un champ magnétique,...

4

TABLE DE CARACTÉRISTIQUES

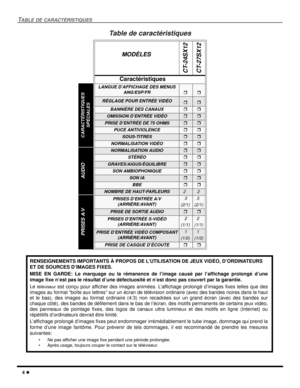

Table de caractéristiques
MODÈLES
CT-24SX12
CT-27SX12
Caractéristiques
LANGUE D’AFFICHAGE DES MENUS
ANG/ESP/FR



RÉGLAGE POUR ENTRÉE VIDÉO


BANNIÈRE DES CANAUX


OMISSION D’ENTRÉE VIDÉO


PRISE D’ENTRÉE DE 75 OHMS


PUCE ANTIVIOLENCE


SOUS-TITRES


NORMALISATION VIDÉO


NORMALISATION AUDIO


STÉRÉO


GRAVES/AIGUS/ÉQUILIBRE


SON AMBIOPHONIQUE


SON IA


BBE


NOMBRE DE HAUT-PARLEURS22
PRISES D’ENTRÉE A/V
(ARRIÈRE/AVANT)3
(2/1)3
(2/1)
PRISEDESORTIEAUDIO


PRISES D’ENTRÉE...

AUTO-RÉGLAGE INITIAL
5

Auto-réglage initial
Pour faciliter l’utilisation, un menu d’auto-réglage initial apparaît à l’écran lors de la mise en marche initiale de l’appareil.
Selon les besoins, suivre les directives pour régler les fonctions.

IDIOMA/LANGUE - Pour sélectionner l’affichage des menus en anglais, français ou espagnol.

GÉOMAGNÉTIQUE - Ajuste linclinaison due au champ géomagnétique dans certaines régions.

MODE - Pour sélectionner le mode TÉLÉ (antenne) ou CÂBLE selon la source du signal....

6

BRANCHEMENT D’APPAREILS AUXILIAIRES
Branchement d’appareils auxiliaires
Branchement à un magnétoscope
Des magnétoscopes, lecteurs de vidéodisques, consoles de jeu et récepteurs DSS peuvent également être branchés aux prises d’entrée
vidéo. Se reporter au manuel de lutilisateur afférent à l’appareil utilisé
.
La prise d’entrée INPUT 1 est une prise double fonction. Elle est surtout destinée au branchement de sources d’images 480i tel un
lecteur DVD avec prises de signal vidéo composant Y P
BPRet prises...

PANNEAU AVANT DES COMMANDES
7

Branchement d’un décodeur de télévision numérique (DTV-STB) / lecteur DVD
Utiliser ce schéma de raccordement comme référence pour connecter un décodeur DTV-STB au téléviseur.
Nota:

Il y a trois entrées vidéo : Y, PBet PR. Les signaux composants séparés de couleur fournissent la luminance et lanalyse
chromatique. Utiliser les prises dentrée audio gauche (L) et droite (R).

Sélectionner le mode de sortie480isur le décodeur DTV-STB. Le téléviseur ne peut recevoir que les...

8

FONCTIONNEMENT DE LA TÉLÉCOMMANDE

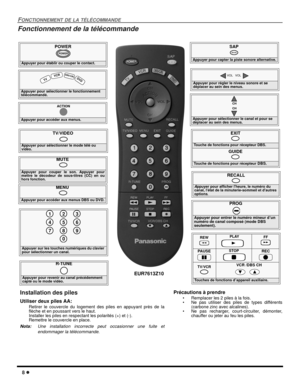

Fonctionnement de la télécommande
POWER
Appuyer pour établir ou couper le contact.
POWER
MUTE
Appuyer pour couper le son. Appuyer pour
mettre le décodeur de sous-titres (CC) en ou
hors fonction.
SAP
Appuyer pour capter la piste sonore alternative.
TV/VIDEO
Appuyer pour sélectionner le mode télé ou
vidéo.
Appuyer pour sélectionner le fonctionnement
télécommandé.
TVV
CRDBS
/
CBLD
VD
Appuyer pour accéder aux menus.
ACTION
EUR7613Z10
Appuyer pour sélectionner le canal et...

FONCTIONNEMENT DE LA TÉLÉCOMMANDE
9

Tableau de référence des fonctions télécommandées
Ce tableau indique les fonctions pouvant être télécommandées sur les différents appareils (téléviseur, magnétoscope,
récepteur DBS, câblosélecteur ou lecteur DVD) après avoir programmé le code (si nécessaire).
TOUCHEMODE TÉLÉMODE
CÂBLOSÉLECTEURMODE RÉCEPTEUR DBS
POWERINTERRUPTEURINTERRUPTEURINTERRUPTEUR
MUTECOUPURE DU SONCOUPURE DU SON
(TÉLÉ)COUPURE DU SON (TÉLÉ)
MENU---
TV/VIDEOSÉLECTION DU MODE
D’ENTRÉESÉLECTION DU...

10

FONCTIONNEMENT DE LA TÉLÉCOMMANDE

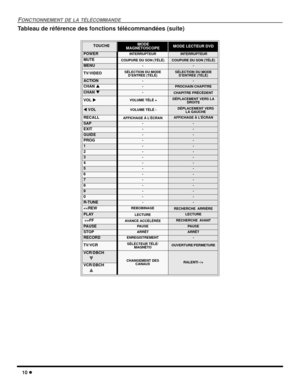

Tableau de référence des fonctions télécommandées (suite)
TOUCHEMODE
MAGNÉTOSCOPEMODE LECTEUR DVD
POWERINTERRUPTEURINTERRUPTEUR
MUTECOUPURE DU SON (TÉLÉ)COUPURE DU SON (TÉLÉ)
MENU--
TV/VIDEOSÉLECTION DU MODE
D’ENTRÉE (TÉLÉ)SÉLECTION DU MODE
D’ENTRÉE (TÉLÉ)
ACTION--
CHAN
-PROCHAIN CHAPITRE
CHAN-CHAPITRE PRÉCÉDENT
VOLVOLUME TÉLÉ +DÉPLACEMENT VERS LA
DROITE
VOLVOLUME TÉLÉ -DÉPLACEMENT VERS
LA GAUCHE
RECALLAFFICHAGE À L’ÉCRANAFFICHAGE À L’ÉCRAN
SAP--
EXIT--
GUIDE--...

FONCTIONNEMENT DE LA TÉLÉCOMMANDE
11

Programmation de la télécommande
La télécommande universelle peut être programmée pour commander le fonctionnement dappareils dautres marques à
laide des touches de fonctions VCR, DVD, CABLE, ou DBS. Suivre lune des procédures de programmation données ci-
dessous.
Noter la marque de lappareil et identifier le code dans le tableau des codes.
Avec code
Procédure
• Sassurer que lappareil auxiliaire est branché et que le contact est établi.
• Couper le contact sur...

12

FONCTIONNEMENT DE LA TÉLÉCOMMANDE

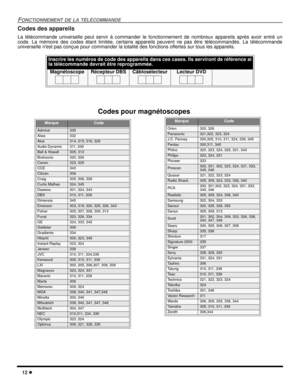

Codes des appareils
La télécommande universelle peut servir à commander le fonctionnement de nombreux appareils après avoir entré un
code. La mémoire des codes étant limitée, certains appareils peuvent ne pas être télécommandés. La télécommande
universelle nest pas conçue pour commander la totalité des fonctions offertes sur tous les appareils.
Inscrire les numéros de code des appareils dans ces cases. Ils serviront de référence si
la télécommande devrait être...
