Panasonic Ey7450 Operating Instructions Manual

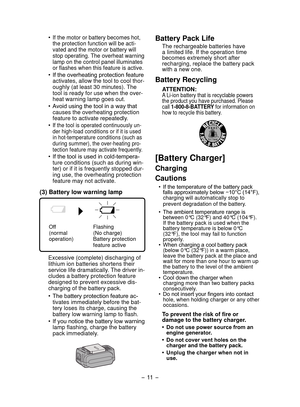

- 11 -
•	If the motor or battery becomes hot,
the protection function will be acti-
vated and the motor or battery will
stop operating. The overheat warning
lamp on the control panel illuminates
or flashes when this feature is active.
•	 If	the	overheating	protection	feature	activates, allow the tool to cool thor-
oughly (at least 30 minutes). The
tool is ready for use when the over-
heat warning lamp goes out.
•	 Avoid	using	the	tool	in	a	way	that	 causes the overheating protection
feature to...

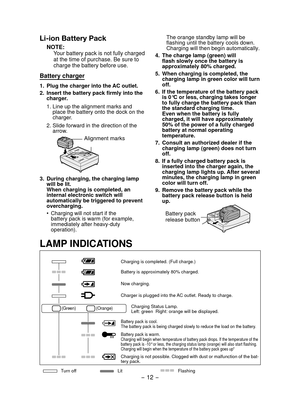

- 12 -
Li-ion Battery Pack
NOTE:Your battery pack is not fully charged
at the time of purchase. Be sure to
charge the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
2.  Insert the battery pack firmly into the
charger.
1. Line up the alignment marks and
place the battery onto the dock on the
charger.
2.  Slide forward in the direction of the
arrow.
Alignment marks
3. During charging, the charging lamp
will be lit.
When charging is completed, an
internal electronic...

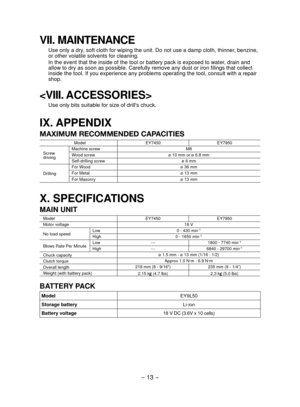

- 13 -
VII. MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine,
or other volatile solvents for cleaning.
In the event that the inside of the tool or battery pack is exposed to w\
ater, drain and
allow to dry as soon as possible. Carefully remove any dust or iron fili\
ngs that collect
inside the tool. If you experience any problems operating the tool, cons\
ult with a repair
shop.

Use only bits suitable for size of drill's chuck.
IX. APPENDIX...

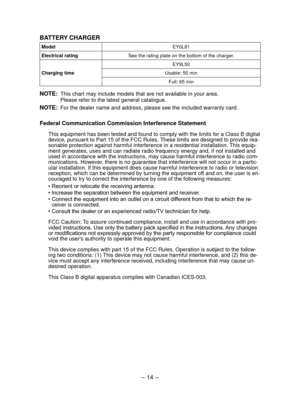

- 14 -
BATTERY CHARGER
Model
EY0L81
Electrical rating See the rating plate on the bottom of the charger.
Charging time EY9L50
Usable: 50 min Full: 65 min
NOTE:  This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a\
 Class B digital
device,...

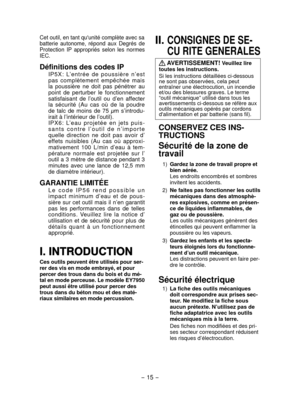

- 15 -
Cet outil, en tant quunité complète avec sa
batterie  autonome,  répond  aux  Degrés  de
Protection  IP  appropriés  selon  les  normes
IEC.
Définitions des codes IP
IP5X : L’entrée  de  poussièr e n’est
pas  complètement  empêchée  mais
la  poussière  ne  doit  pas  pénétrer  au
point  de  perturber  le  fonctionnement
satisfaisant  de  l’outil  ou  d’en  affecter
la  sécurité  (A u ca s où  de  la  poudre
de  talc  de  moins  de  75  μm  s’introdu-
irait à l’intérieur de l’outil)....

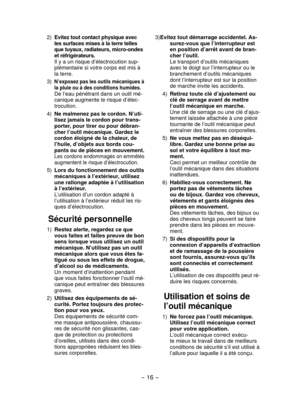

- 16 -
3) Evitez tout démarrage accidentel. As-
surez-vous que l’interrupteur est
en position d’arrêt avant de bran-
cher l’outil.
  Le transport d’outils mécaniques
avec le doigt sur l’interrupteur ou le
branchement d’outils mécaniques
dont l’interrupteur est sur la position
de marche invite les accidents.
  4)  Retirez toute clé d’ajustement ou
clé de serrage avant de mettre
l’outil mécanique en marche.
  Une clé de serrage ou une clé d’ajus-
tement laissée attachée à une pièce
tournante de...

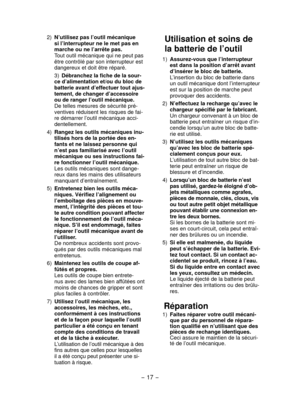

- 17 -
Utilisation et soins de
la batterie de l’outil
 1)  Assurez-vous que l’interrupteur
est dans la position d’arrêt avant
d’insérer le bloc de batterie.
  L’insertion du bloc de batterie dans
un outil mécanique dont l’interrupteur
est sur la position de marche peut
provoquer des accidents.
  2)  N’effectuez la recharge qu’avec le
chargeur spécifié par le fabricant.
  Un chargeur convenant à un bloc de
batterie peut entraîner un risque d’in-
cendie lorsqu’un autre bloc de batte-
rie est...

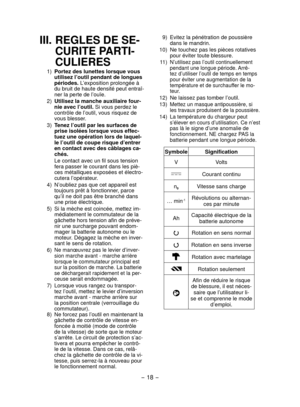

- 18 -
III. REGLES DE SE-
CURITE PARTI-
CULIERES
  1)   Portez des lunettes lorsque vous
utilisez l’outil pendant de longues
périodes. L’exposition prolongée à
du bruit de haute densité peut entraî-
ner la perte de l’ouïe.
  2)  Utilisez la manche auxiliaire four-
nie avec l’outil.  Si vous perdez le
contrôle de l’outil, vous risquez de
vous blesser.
  3)   Tenez l’outil par les surfaces de
prise isolées lorsque vous effec-
tuez une opération lors de laquel-
le l’outil de coupe risque d’entrer
en...

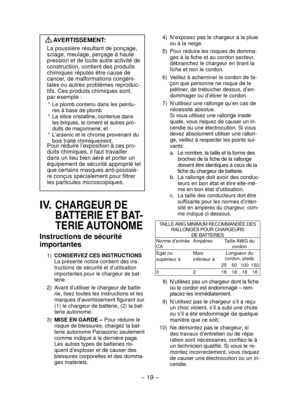

- 19 -
 4)  N’exposez pas le chargeur à la pluie
ou à la neige.
  5)  Pour réduire les risques de domma-
ges à la fiche et au cordon secteur,
débranchez le chargeur en tirant la
fiche et non le cordon.
  6)  Veillez à acheminer le cordon de fa-
çon que personne ne risque de le
piétiner, de trébucher dessus, d’en-
dommager ou d’étirer le cordon.
  7)  N’utilisez une rallonge qu’en cas de
nécessité absolue.
  Si vous utilisez une rallonge inadé-
quate, vous risquez de causer un in-
cendie ou une...

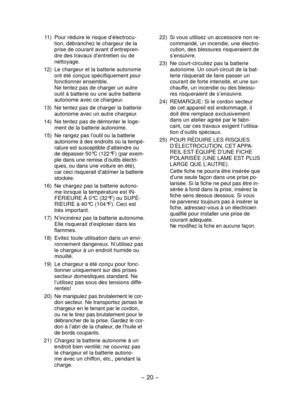

- 20 -
 22)  Si vous utilisez un accessoire non re-
commandé, un incendie, une électro-
cution, des blessures risqueraient de
s’ensuivre.
  23)  Ne court-circuitez pas la batterie
autonome. Un court-circuit de la bat-
terie risquerait de faire passer un
courant de forte intensité, et une sur-
chauffe, un incendie ou des blessu-
res risqueraient de s’ensuivre.
  24)  REMARQUE: Si le cordon secteur
de cet appareil est endommagé, il
doit être remplacé exclusivement
dans un atelier agréé par le...
