Panasonic Ey7450 Operating Instructions Manual

- 31 -
Esta herramienta , como  una  unidad
completa  con un paquete  de pilas,  sat-
isface  los  grados  de  protección  IP  basa-
dos en las normas IEC.
Definición del código IP
IP5X : El  ingres o de  polv o no  está
totalmente  sellado,  pero el polvo  no
penetrará en cantidades que interfier-
an  con  el  buen  funcionamiento  de  la
herramienta   o afecte n la seguridad .
(Para  el  caso  en  que entre  talco de
polvo  en  la  herrameinta , de  m enos
de 75 μm).
IPX6:  El  agua...

- 32 -

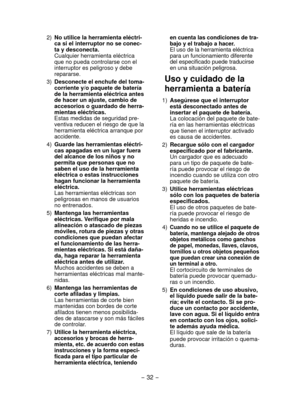

 2)  No utilice la herramienta eléctri-
ca si el interruptor no se conec-
ta y desconecta.
  Cualquier herramienta eléctrica
que no pueda controlarse con el
interruptor es peligroso y debe
repararse.
  3)  Desconecte el enchufe del toma-
corriente y/o paquete de batería
de la herramienta eléctrica antes
de hacer un ajuste, cambio de
accesorios o guardado de herra-
mientas eléctricas.
  Estas medidas de seguridad pre-
ventiva reducen el riesgo de que la
herramienta eléctrica arranque por...

- 33 -

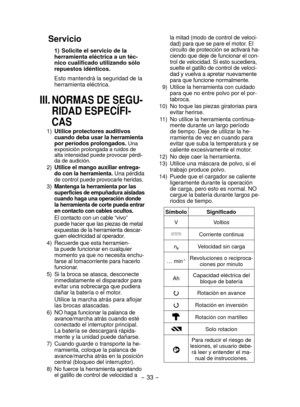

Servicio
 1)  Solicite el servicio de la
herramienta eléctrica a un téc-
nico cualificado utilizando sólo
repuestos idénticos.
  Esto mantendrá la seguridad de la
herramienta eléctrica.
III.  NORMAS DE SEGU-
RIDAD ESPECÍFI-
CAS
 1)  Utilice protectores auditivos
cuando deba usar la herramienta
por períodos prolongados.
Una
exposición prolongada a ruidos de
alta intensidad puede provocar pérdi-
da de audición.
  2) Utilice el mango auxiliar entrega-
do con la herramienta. Una pérdida
de...

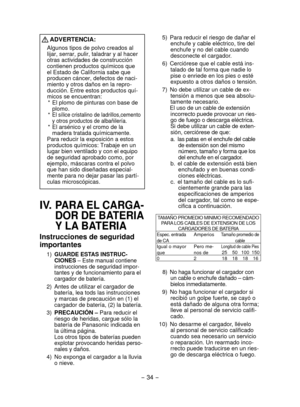

- 34 -
 5)  Para reducir el riesgo de dañar el
enchufe y cable eléctrico, tire del
enchufe y no del cable cuando
desconecte el cargador.
  6)  Cerciórese que el cable está ins-
talado de tal forma que nadie lo
pise o enriede en los pies o esté
expuesto a otros daños o tensión.
  7)  No debe utilizar un cable de ex-
tensión a menos que sea absolu-
tamente necesario.
  El uso de un cable de extensión
incorrecto puede provocar un ries-
go de fuego o descarga eléctrica.
Si debe utilizar un cable de...

- 35 -

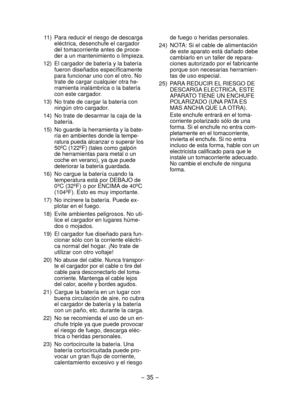

 11)  Para reducir el riesgo de descarga
eléctrica, desenchufe el cargador
del tomacorriente antes de proce-
der a un mantenimiento o limpieza.
  12)  El cargador de batería y la batería
fueron diseñados específicamente
para funcionar uno con el otro. No
trate de cargar cualquier otra he-
rramienta inalámbrica o la batería
con este cargador.
  13)  No trate de cargar la batería con
ningún otro cargador.
  14)  No trate de desarmar la caja de la
batería.
  15)  No guarde la herramienta y...

- 36 -

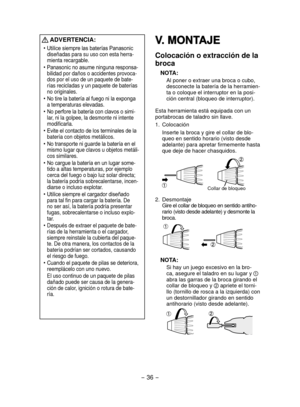

V. MONTAJE
Colocación o extracción de la
broca
NOTA:
Al poner o extraer una broca o cubo,
desconecte la batería de la herramien-
ta o coloque el interruptor en la posi-
ción central (bloqueo de interruptor).
Esta herramienta está equipada con un
portabrocas de taladro sin llave.
1.  Colocación
  Inserte la broca y gire el collar de blo-
queo en sentido horario (visto desde
adelante) para apretar firmemente hasta
que deje de hacer chasquidos.

Collar de bloqueo
2.  Desmontaje
  Gire el...

- 37 -

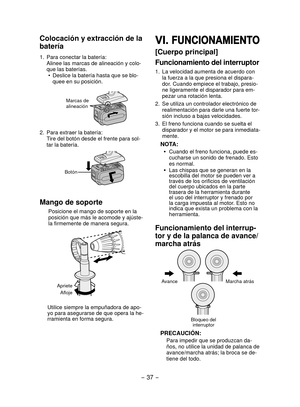

VI. FUNCIONAMIENTO
[Cuerpo principal]
Funcionamiento del interruptor
1. La velocidad aumenta de acuerdo con
la fuerza a la que presiona el dispara-
dor. Cuando empiece el trabajo, presio-
ne ligeramente el disparador para em-
pezar una rotación lenta.
2.  Se utiliza un controlador electrónico de
realimentación para darle una fuerte tor-
sión incluso a bajas velocidades.
3.  El freno funciona cuando se suelta el
disparador y el motor se para inmediata-
mente.
NOTA:
•	Cuando el freno funciona,...

- 38 -

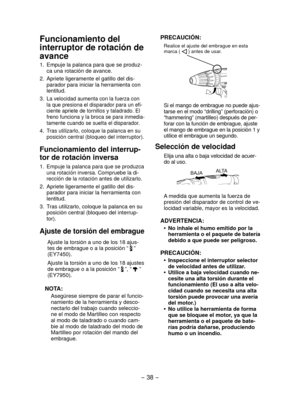

PRECAUCIÓN:
Realice el ajuste del embrague en esta
marca (  ) antes de usar.

Si el mango de embrague no puede ajus-
tarse en el modo “drilling” (perforación) o
“hammering” (martilleo) después de per-
forar con la función de embrague, ajuste
el mango de embrague en la posición 1 y
utilice el embrague un segundo.
Selección de velocidad
Elija una alta o baja velocidad de acuer-
do al uso.
ALTA
BAJA
A medida que aumenta la fuerza de
presión del disparador de control de ve-
locidad...

- 39 -

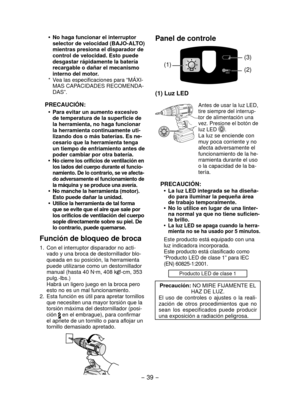

Panel de controle
(1)(2) (3)
(1) Luz LED
Antes de usar la luz LED,
tire siempre del interrup-
tor de alimentación una
vez. Presione el botón de
luz LED
.La luz se enciende con
muy poca corriente y no
afecta adversamente el
funcionamiento de la he-
rramienta durante el uso
o la capacidad de la ba-
tería.
PRECAUCIÓN:
La luz LED integrada se ha diseña-
•
do para iluminar la pequeña área
de trabajo temporalmente.
No lo utilice en lugar de una linter-
•
na normal ya que no tiene suficien-...

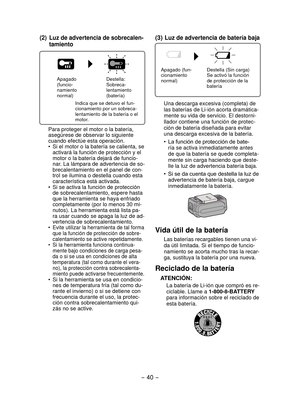

- 40 -
(3) Luz de advertencia de batería baja
Apagado (fun-
cionamiento
normal)Destella (Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa) de
las baterías de Li-ión acorta dramática-
mente su vida de servicio. El destorni-
llador contiene una función de protec-
ción de batería diseñada para evitar
una descarga excesiva de la batería.
•	 La	función	de	protección	de	bate-ría se activa inmediatamente antes
de que la batería se quede completa-
mente sin carga...
