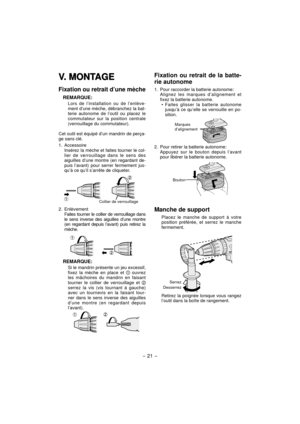

- 21 -
V. MONTAGEV. MONTAGE
Fixation ou retrait d’une mèche
REMARQUE:
Lors de l’installation ou de l’enlève-
ment d’une mèche, débranchez la bat-
terie autonome de l’outil ou placez le
commutateur sur la position centrale
(verrouillage du commutateur).
Cet outil est équipé d’un mandrin de perça-
ge sans clé.
1. Accessoire
  Insérez la mèche et faites tourner le col- lier de verrouillage dans le sens des
aiguilles d’une montre (en regardant de-
puis l’avant) pour serrer fermement jus-
qu’à ce qu’il...

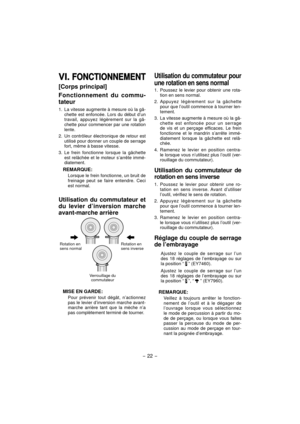

- 22 -
VI. VI. FONCTIONNEMENTFONCTIONNEMENT
[Corps principal]
Fonctionnement du commu-
tateur
1.  La vitesse augmente à mesure où la gâ-chette est enfoncée. Lors du début d’un
travail, appuyez légèrement sur la gâ-
chette pour commencer par une rotation
lente.
2.  Un contrôleur électronique de retour est  utilisé pour donner un couple de serrage
fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette  est relâchée et le moteur s’arrête immé-
diatement.
REMARQUE:
Lorsque le frein...

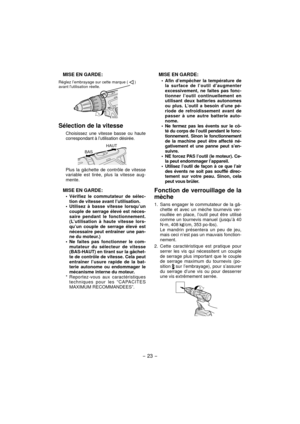

- 23 -
MISE EN GARDE:
Réglez l’embrayage sur cette marque (   )
avant lutilisation réelle.
Sélection de la vitesse
Choisissez une vitesse basse ou haute
correspondant à l’utilisation désirée.
HAUT
BAS
Plus la gâchette de contrôle de vitesse
variable est tirée, plus la vitesse aug-
mente.
MISE EN GARDE:
Vérifiez le commutateur de sélec-
tion de vitesse avant l’utilisation.
Utilisez à basse vitesse lorsqu’un
couple de serrage élevé est néces-
saire pendant le fonctionnement.
(L’utilisation à haute...

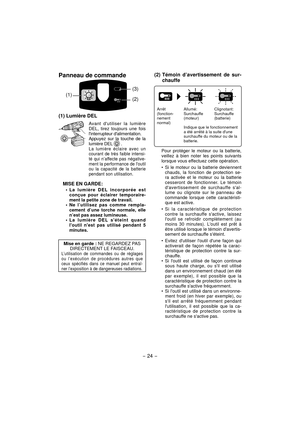

- 24 -
Panneau de commande
(1)(2) (3)
(1) Lumière DEL
Avant dutiliser la lumière
DEL, tirez toujours une fois
linterrupteur dalimentation.
Appuyez sur la touche de la
lumière DEL
 .La lumière éclaire avec un
courant de très faible intensi-
té qui n’affecte pas négative-
ment la performance de loutil
ou la capacité de la batterie
pendant son utilisation.
MISE EN GARDE:
La lumière DEL incorporée est
conçue pour éclairer temporaire-
ment la petite zone de travail.
Ne l’utilisez pas comme rempla-...

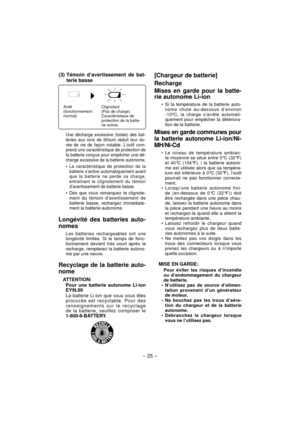

- 25 -
(3) Témoin d’avertissement de bat-
terie basse
Arrêt
(fonctionnement
normal)Clignotant
(Pas de charge)
Caractéristique de
protection de la batte-
rie active.
Une décharge excessive (totale) des bat-
teries aux ions de lithium réduit leur du-
rée de vie de façon notable. L’outil com-
prend une caractéristique de protection de
la batterie conçue pour empêcher une dé-
charge excessive de la batterie autonome.
• La caractéristique de protection de la
batterie s’active automatiquement avant
que...

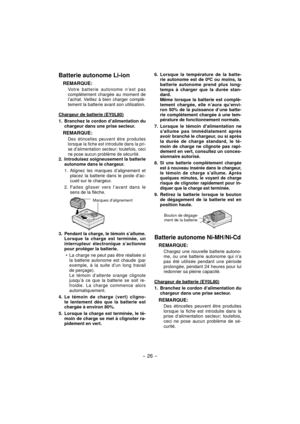

- 26 -
Batterie autonome Li-ion
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment de
l’achat. Veillez à bien charger complè-
tement la batterie avant son utilisation.
Chargeur de batterie (EY0L80)
1.  Branchez le cordon d’alimentation du  chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites
lorsque la fiche est introduite dans la pri-
se d’alimentation secteur; toutefois, ceci
ne pose aucun problème de sécurité.
2.  Introduisez soigneusement la...

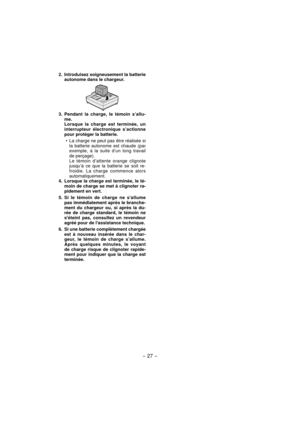

- 27 -
2.  Introduisez soigneusement la batterie autonome dans le chargeur.
3. Pendant la charge, le témoin s’allu-me.
  Lorsque la charge est terminée, un  interrupteur électronique s’actionne
pour protéger la batterie.
La charge ne peut pas être réalisée si
la batterie autonome est chaude (par
exemple, à la suite d’un long travail
de perçage).
  Le témoin d’attente orange clignote  jusqu’à ce que la batterie se soit re-
froidie. La charge commence alors
automatiquement.
4.  Lorsque la charge est...

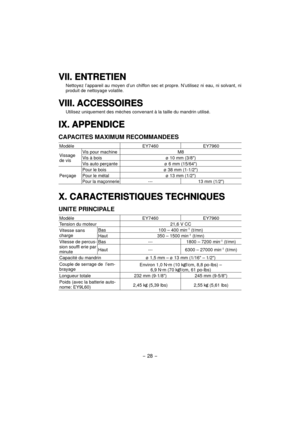

- 28 -
VII. ENTRETIENVII. ENTRETIEN
Nettoyez l’appareil au moyen d’un chiffon sec et propre. N’utilisez ni eau, ni solvant, ni
produit de nettoyage volatile.
VIII. ACCESSOIRESVIII. ACCESSOIRES
Utilisez uniquement des mèches convenant à la taille du mandrin ut\
ilisé.
IX. APPENDICEIX. APPENDICE
CAPACITES MAXIMUM RECOMMANDEES
ModèleEY7460EY7960
Vissage
de vis Vis pour machine
M8
Vis à bois ø 10 mm (3/8)
Vis auto perçante ø 6 mm (15/64)
Perçage Pour le bois
ø 38 mm (1-1/2)
Pour le métal ø 13 mm (1/2)...

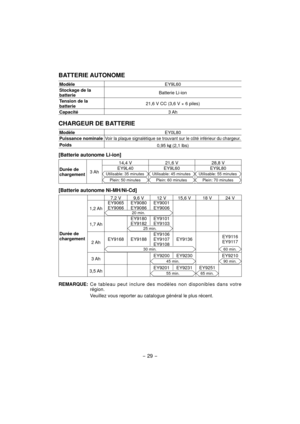

- 29 -
BATTERIE AUTONOME
ModèleEY9L60
Stockage de la
batterie Batterie Li-ion
Tension de la
batterie 21,6 V CC (3,6 V × 6 piles)
Capacité 3 Ah
CHARGEUR DE BATTERIE
ModèleEY0L80
Puissance nominale
Voir la plaque signalétique se trouvant sur le côté inférieur\
 du chargeur.
Poids 0,95 k (2,1 lbs)
[Batterie autonome Li-ion]
Durée de
chargement3 Ah14,4 V
21,6 V28,8 V
EY9L40Utilisable: 35 minutes
Plein: 50 minutes
EY9L60
Utilisable: 45 minutes
Plein: 60 minutes
EY9L80
Utilisable: 55 minutes
Plein: 70...

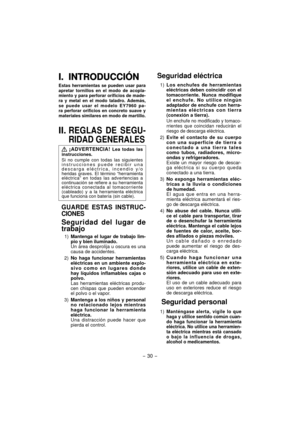

- 30 -
I.  INTRODUCCIÓNI. INTRODUCCIÓN
Estas herramientas se pueden usar para
apretar tornillos en el modo de acopla-
miento y para perforar orificios de made-
ra y metal en el modo taladro. Además,
se puede usar el modelo EY7960 pa-
ra perforar orificios en concreto suave y
materiales similares en modo de martillo.
II. REGLAS DE SEGU-
RIDAD GENERALES
 ¡ADVERTENCIA! Lea todas las
instrucciones.
Si no cumple con todas las siguientes
instrucciones puede recibir una
descarga eléctrica, incendio y/o...
