Panasonic Ey7540 Operating Instructions Manual

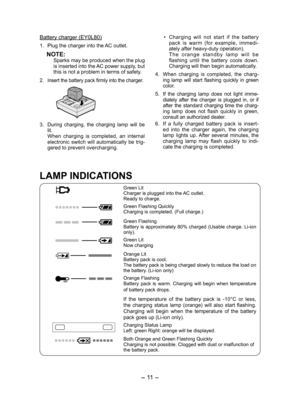

- 11 -

Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:Sparks may be produced when the plug is inserted into the AC power supply, but this is not a problem in terms of safety.
.
Insert the battery pack firmly into the charger.
3. During  charging,  the  charging  lamp  will  be lit.When  charging  is  completed,  an  internal electronic  switch  will  automatically  be  trig-gered to prevent overcharging.
LAMP INDICATIONS
Green LitCharger is plugged into the AC...

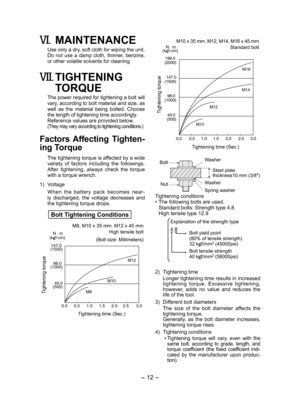

- 1 -

VI.  MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do  not  use  a  damp  cloth,  thinner,  benzine, or other volatile solvents for cleaning.
VII.	TIGHTENING
TORQUE
The power required for tightening a bolt will vary, according to bolt material and size, as well  as  the  material  being  bolted.  Choose the length of tightening time accordingly.Reference values are provided below.(They may vary according to tightening conditions.)
Factors  Affecting  Tighten­
ing Torque
The...

- 13 -

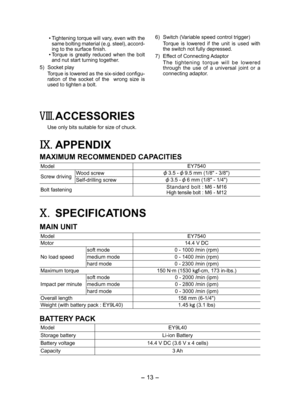

 Tightening torque will vary, even with the
same bolting material (e.g. steel), accord-
ing to the surface finish. Torque  is  greatly  reduced  when  the  bolt and nut start turning together.
5)  Socket play
Torque is lowered as the six-sided configu-
ration  of  the  socket  of  the    wrong  size  is used to tighten a bolt. 6)
Switch (Variable speed control trigger)
  Torque  is  lowered  if  the  unit  is  used  with
the switch not fully depressed.
7)  Effect of Connecting Adaptor
  The...

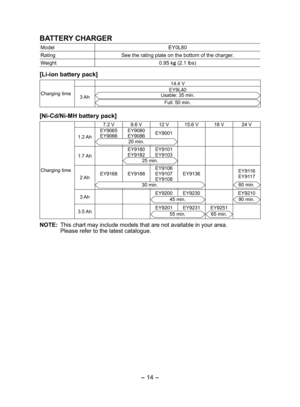

- 14 -
BATTERY CHARGER
ModelEY0L80
RatingSee the rating plate on the bottom of the charger.
Weight0.95 kg (.1 lbs)
[Li­ion battery pack]
Charging time
14.4 V
3 Ah
EY9L40Usable: 35 min.
Full: 50 min.
[Ni­Cd/Ni­MH battery pack]
Charging time 7. V
9.6 V
1 V15.6 V18 V4 V
1. AhEY9065EY9066EY9080EY9086EY9001
0 min.
1.7 Ah
EY9180
EY918EY9101EY91035 min.
 AhEY9168EY9188EY9106EY9107EY9108EY9136EY9116EY9117
30 min.60 min.
3 Ah EY900
EY930 EY91045 min.90...

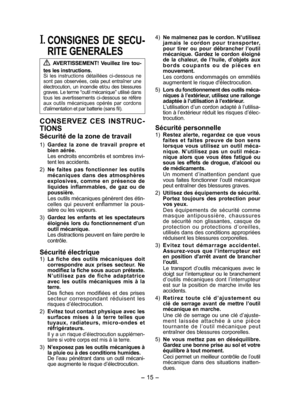

- 15 -

I. CONSIGNES  DE  SECU­
RITE GENERALES
 AVERTISSEMENT!  Veuillez  lire tou­
tes les instructions.Si  les  instructions  détaillées  ci-dessous  ne sont  pas  observées,  cela  peut  entraîner  une électrocution,  un  incendie  et/ou  des  blessures graves. Le terme “outil mécanique” utilisé dans tous  les  avertissements  ci-dessous  se  réfère aux  outils  mécaniques  opérés  par  cordons d'alimentation et par batterie (sans fil).
CONSERVEZ  CES  INSTRUC­
TIONS
Sécurité de la zone de...

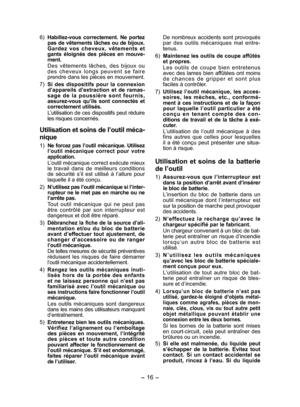

- 16 -

6) Habillez ­vous  correctement.  Ne  portez pas de vêtements lâches ou de bijoux. Gardez  vos  cheveux,  vêtements  et gants  éloignés  des  pièces  en  mouve­ment.
Des  vêtements  lâches,  des  bijoux  ou d e s  c h e v e u x  l o n g s  p e u v e n t  s e  f a i r e prendre dans les pièces en mouvement.
7)
Si  des  dispositifs  pour  la  connexion d’ appareils  d’extraction  et  de  ramas­sage  de  la  poussière  sont  fournis,
assurez ­vous  qu’ils  sont  connectés  et correctement...

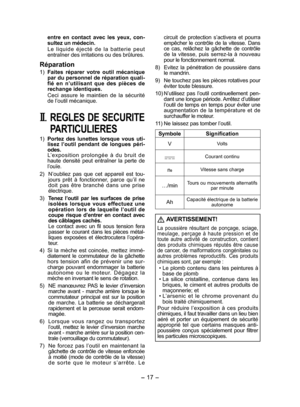

- 17 -

entre  en  contact  avec  les  yeux,  con­sultez un médecin.
L e  l i q u i d e  é j e c t é  d e  l a  b a t t e r i e  p e u t entraîner des irritations ou des brûlures.
Réparation
1) Faites  réparer  votre  outil  mécanique par du personnel de réparation quali­fié  en  n’utilisant  que  des  pièces  de rechange identiques.
Ceci  assure  le  maintien  de  la  sécurité de l’outil mécanique.
II. REGLES DE SECURITE
PARTICULIERES
1)  Portez  des  lunettes  lorsque  vous  uti­lisez  l’outil...

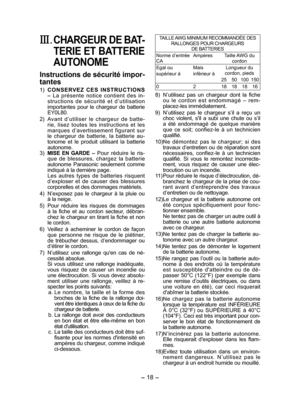

- 18 -

III.	CHARGEUR DE BAT­
TERIE ET BATTERIE
AUTONOME
Instructions de sécurité impor­
tantes
1)  C O N S E RV E Z  C E S  I N S T R U C T I O N S –  La  présente  notice  contient  des  in-structions  de  sécurité  et  d’utilisation importantes  pour  le  chargeur  de  batterie EY0L80.
 )  Avant  d
’utiliser  le  chargeur  de  batte-rie,  lisez  toutes  les  instructions  et  les marques  d’avertissement  figurant  sur le  chargeur  de  batterie,  la  batterie  au-tonome  et  le  produit...

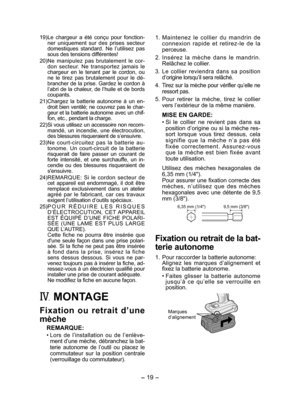

- 19 -

19) Le  chargeur  a  été  conçu  pour  fonction-ner  uniquement  sur  des  prises  secteur domestiques  standard.  Ne  l’utilisez  pas sous des tensions différentes!
 0)  Ne  manipulez  pas  brutalement  le  cor
-don  secteur.  Ne  transportez  jamais  le chargeur  en  le  tenant  par  le  cordon,  ou ne  le  tirez  pas  brutalement  pour  le  dé-brancher de la prise. Gardez le cordon à l’abri de la chaleur, de l’huile et de bords coupants.
 1)
Chargez  la  batterie  autonome  à...

- 0 -

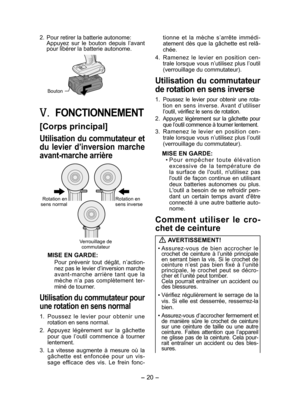

. Pour retirer la batterie autonome:Appuyez  sur  le  bouton  depuis  l’avant pour libérer la batterie autonome.
Bouton
V.	FONCTIONNEMENT
[Corps principal]
Utilisation du commutateur et
du  levier  d’inversion  marche
avant ­marche arrière
Rotation en sens normalRotation en sens inverse
Verrouillage de commutateur
MISE EN GARDE:
Pour  prévenir  tout  dégât,  n’action -nez pas le levier d’inversion marche avant-marche  arrière  tant  que  la
mèche  n’a  pas  complètement  ter-
miné...
