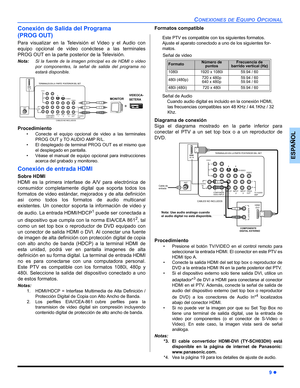

CONEXIONES DE EQUIPO OPCIONAL
9 z
ESPAÑOL
Conexión de Salida del Programa
(PROG OUT)
Para visualizar en la Televisión el Video y el Audio con
equipo opcional de video conéctese a las terminales
PROG OUT en la parte posterior de la Televisión.
Nota: Si la fuente de la imagen principal es de HDMI o video
por componentes, la señal de salida del programa no
estará disponible.
Procedimiento
• Conecte el equipo opcional de video a las terminales
PROG OUT y TO AUDIO AMP R/L.
• El desplegado de terminal PROG...

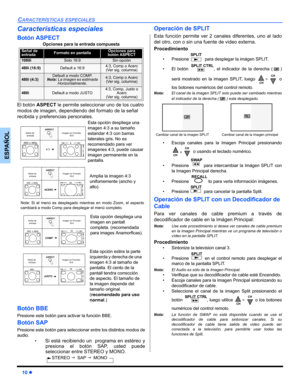

10 z
CARACTERÍSTICAS ESPECIALES
ESPAÑOL
Características especiales
Botón ASPECT
El botón ASPECT le permite seleccionar uno de los cuatro
modos de imagen, dependiendo del formato de la señal
recibida y preferencias personales.
Botón BBE
Presione este botón para activar la función BBE.
Botón SAP
Presione este botón para seleccionar entre los distintos modos de
audio.

•Si está recibiendo un  programa en estéreo y
presiona el botón SAP, usted puede
seleccionar entre STEREO y MONO.

Operación de...

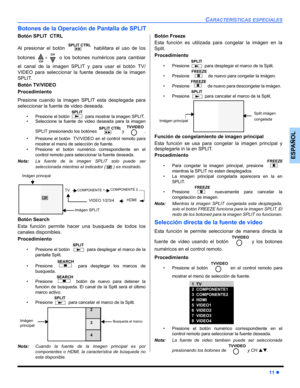

CARACTERÍSTICAS ESPECIALES
11 z
ESPAÑOL
Botones de la Operación de Pantalla de SPLIT
Botón SPLIT  CTRL
Al presionar el botón   habilitara el uso de los
botones   o los botones numéricos para cambiar
el canal de la imagen SPLIT y para usar el botón TV/
VIDEO para seleccionar la fuente deseada de la imagen
SPLIT.
Botón TV/VIDEO
Procedimiento
Presione cuando la imagen SPLIT esta desplegada para
seleccionar la fuente de video deseada.
• Presione el botón   para mostrar la imagen SPLIT.
• Seleccione la...

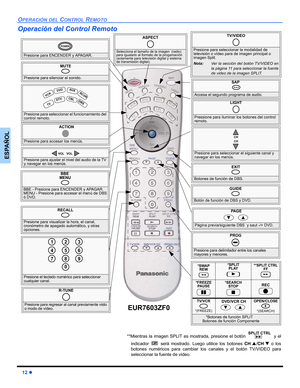

12 z
OPERACIÓN DEL CONTROL REMOTO
ESPAÑOL
Operación del Control Remoto

Presione para ENCENDER y APAGAR.
POWER
MUTE
Presione para silenciar el sonido.SAP

Accesa el segundo programa de audio.
TV/VIDEO
Presione para seleccionar la modalidad de
televisión o vídeo para de imagen principal o
imagen Split.
Nota:Ver la sección del botón TV/VIDEO en
la página 11 para seleccionar la fuente
de video de la imagen SPLIT.
Presione para seleccionar el funcionamiento del
control remoto.
 V...

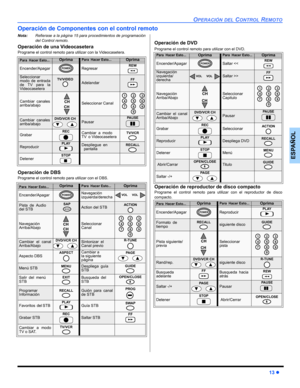

OPERACIÓN DEL CONTROL REMOTO
13 z
ESPAÑOL
Operación de Componentes con el control remoto
Nota:Refierase a la página 15 para procedimientos de programación
del Control remoto.
Operación de una Videocasetera
Programe el control remoto para utilizar con la Videocasetera.
Operación de DBS
Programe el control remoto para utilizar con el DBS.
Operación de DVD
Programe el control remoto para utilizar con el DVD.
Operación de reproductor de disco compacto
Programe el control remoto para utilizar con el...

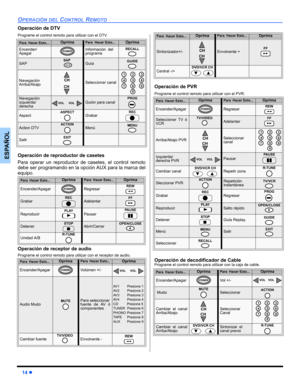

14 z
OPERACIÓN DEL CONTROL REMOTO
ESPAÑOL
Operación de DTV
Programe el control remoto para utilizar con el DTV.
Operación de reproductor de casetes
Para operar un reproductor de casetes, el control remoto
debe ser programando en la opción AUX para la marca del
equipo.
Operación de receptor de audio
Programe el control remoto para utilizar con el receptor de audio.
Operación de PVR
Programe el control remoto para utilizar con el PVR.
Operación de decodificador de Cable
Programe el control remoto...

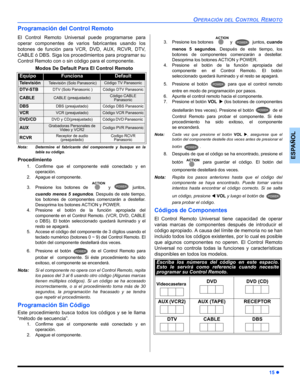

OPERACIÓN DEL CONTROL REMOTO
15 z
ESPAÑOL
Programación del Control Remoto
El Control Remoto Universal puede programarse para
operar componentes de varios fabricantes usando los
botones de función para VCR, DVD, AUX, RCVR, DTV,
CABLE ó DBS. Siga los procedimientos para programar su
Control Remoto con o sin código para el componente.
Nota: Determine el fabricante del componente y busque en la
tabla su código.
Procedimiento
1. Confirme que el componente esté conectado y en
operación.
2. Apague el...

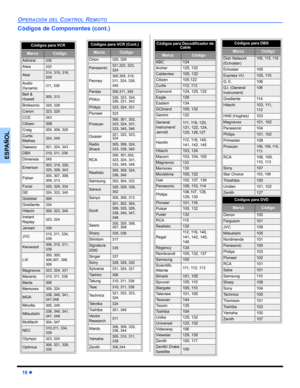

16 z
OPERACIÓN DEL CONTROL REMOTO
ESPAÑOL
Códigos de Componentes (cont.)
Códigos para VCR
MarcaCódigo
Admiral335
Aiwa332
Akai314, 315, 316,
329
Audio
Dynamic311, 339
Bell &
Howell305, 313
Broksonic320, 326
Canon323, 325
CCE343
Citizen306
Craig305, 306, 329
Curtis
Mathes324, 345
Daewoo 301, 324, 343
DBX310, 311, 339
Dimensia345
Emerson303, 319, 320,
325, 326, 343
Fisher305, 307, 308,
309, 313
Funai320, 326, 334
GE324, 333, 345
Goldstar306
Gradiente334
Hitachi300, 323, 345
Instant
Replay323,...

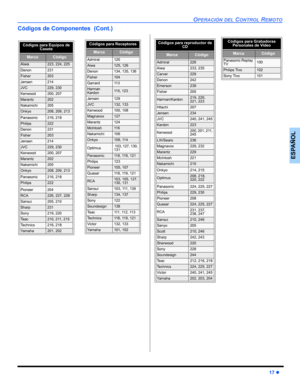

OPERACIÓN DEL CONTROL REMOTO
17 z
ESPAÑOL
Códigos de Componentes  (Cont.)
Códigos para Equipos de
Casete
MarcaCódigo
Aiwa223, 224, 225
Denon231
Fisher203
Jensen214
JVC229, 230
Kenwood200, 207
Marantz202
Nakamichi205
Onkyo208, 209, 213
Panasonic216, 218
Philips222
Denon231
Fisher203
Jensen214
JVC229, 230
Kenwood200, 207
Marantz202
Nakamichi205
Onkyo208, 209, 213
Panasonic216, 218
Philips222
Pioneer204
RCA226, 227, 228
Sansui205, 210
Sharp231
Sony219, 220
Te a c210, 211, 215
Technics216, 218
Ya m a h...

18 z
NAVEGACIÓN BÁSICA DEL MENU
ESPAÑOL
Navegación básica del menu
EXIT
Presione
Presione
Presione
Presione para seleccionar
OTROS AJ.para desplegar el
menu Principal.
para seleccionar el
icono deseado.
campo del
submenu
Presione
Presione para salir del Menu
Principal.
Imagen normal
EXIT
Presione para accesar al
campo del
submenu.
IMAGENMODOCOLOR
NO
- - - - - - - - - - - - - -I- - - - - - - - - - - - - TINTEBRILLOCONTRASTENITIDEZNORMALOTROS AJ.PRESIONE ACTION PARA MENUESTANDAR

- - - - - - - - - -...
