Panasonic High Definition Plasma Tv Th 103pf10 Operating Instructions Spanish Version

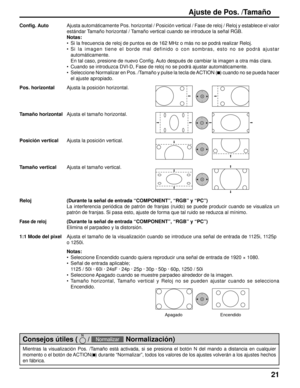

21
Ajuste de Pos. /Tamaño
Mientras la visualización Pos. /Tamaño está activada, si se presiona el botón N del mando a distancia en cualquier
momento o el botón de ACTION(  ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos
en fábrica.
Consejos útiles (    / Normalizar
 Normalización)
Confi g. AutoAjusta automáticamente Pos. horizontal / Posición vertical / Fase de reloj / Reloj y establece el valor
estándar Tamaño horizontal / Tamaño vertical cuando se introduce la...

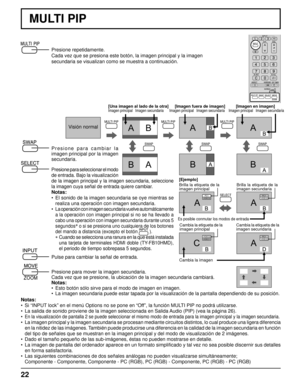

22
A B  A B A B
B A B A B A
PC1
VIDEO2PC1
VIDEO2
VIDEO2
VIDEO1PC1
VIDEO2
A
A A
CB
B
B
D
MULTI PIP MULTI PIP
SWAP SWAP
SELECT
SWAP
MULTI PIP
MULTI PIP
Presione repetidamente.
Cada vez que se presiona este botón, la imagen principal y la imagen
secundaria se visualizan como se muestra a continuación.
Presione para mover la imagen secundaria.
Cada vez que se presione, la ubicación de la imagen secundaria cambiará.
Notas:
•  Esto botón sólo sirve para el modo de imagen en imagen.
•
La imagen...

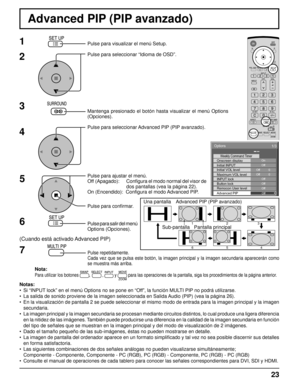

23
Advanced PIP (PIP avanzado)
1
2
3
5Pulse para visualizar el menú Setup.
Pulse para seleccionar “Idioma de OSD”.
Mantenga presionado el botón hasta visualizar el menú Options
(Opciones).
Pulse para seleccionar Advanced PIP (PIP avanzado).
Pulse para ajustar el menú.
Off (Apagado):   Confi gura el modo normal del visor de
dos pantallas (vea la página 22).
On (Encendido):  Confi gura el modo Advanced PIP.
Pulse para confi rmar.
Pulse para salir del menú
Options (Opciones).
4
6
Notas:
•  Si “INPUT lock”...

24
Ajuste de imagen
Presione la tecla de izquierda  o de derecha   para cambiar
entre los modos.
1
2
Mientras se visualiza el menú “Imagen”, si se presiona el botón N del mando a distancia en cualquier momento o el botón
de ACTION  (  ) durante “Normalizar”, todos los valores de los ajustes volverán a los ajustes hechos en fábrica.
Consejos útiles (
 / Normalizar Normalización)
Presione la tecla PICTURE del mando a distancia para
mostrar la pantalla de menú “Imagen”.
Presione para seleccionar el...

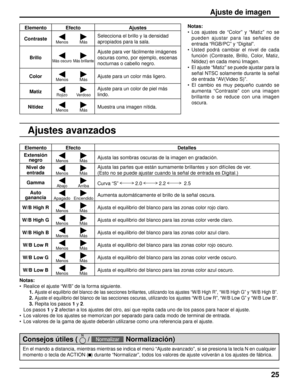

25
Ajuste de imagen
Ajustes avanzados
Notas:
• Los ajustes de “Color” y “Matiz” no se
pueden ajustar para las señales de
entrada “RGB/PC” y “Digital”.
• Usted podrá cambiar el nivel de cada
función (Contraste, Brillo, Color, Matiz,
Nitidez) en cada menú Imagen.
•  El ajuste “Matiz” se puede ajustar para la
señal NTSC solamente durante la señal
de entrada “AV(Video S)”.
• El cambio es muy pequeño cuando se
aumenta “Contraste” con una imagen
brillante o se reduce con una imagen
oscura.
En el mando...

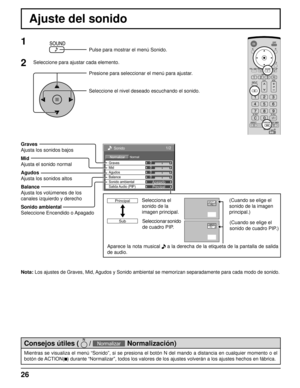

26
Sonido
Normal Normalizar
0
0
0
Apagado
Agudos 0
Mid
Balance Graves
Sonido ambiental
Principal  Salida Audio  (PIP)
1/2
Ajuste del sonido
Graves
Ajusta los sonidos bajos
Mid
Ajusta el sonido normal
Agudos
Ajusta los sonidos altos
Balance
Ajusta los volúmenes de los
canales izquierdo y derecho
Sonido ambiental
Seleccione Encendido o Apagado
1
Pulse para mostrar el menú Sonido.
Presione para seleccionar el menú para ajustar.
Seleccione el nivel deseado escuchando el sonido.
2Seleccione para...

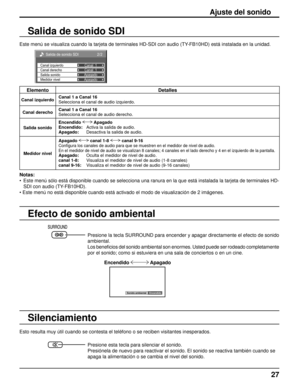

27
Salida de sonido SDI
Silenciamiento
Esto resulta muy útil cuando se contesta el teléfono o se reciben visitantes inesperados.
Presione esta tecla para silenciar el sonido.
Presiónela de nuevo para reactivar el sonido. El sonido se reactiva también cuando se
apaga la alimentación o se cambia el nivel del sonido.
Notas:
•  Este menú sólo está disponible cuando se selecciona una ranura en la que está instalada la tarjeta de terminales HD-
SDI con audio (TY-FB10HD).
• Este menú no está disponible cuando...

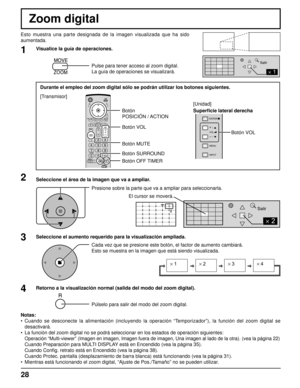

28
Zoom digital
Esto muestra una parte designada de la imagen visualizada que ha sido
aumentada.
Seleccione el área de la imagen que va a ampliar.
Presione sobre la parte que va a ampliar para seleccionarla.
Retorno a la visualización normal (salida del modo del zoom digital).
Púlselo para salir del modo del zoom digital.
Notas:
• Cuando se desconecte la alimentación (incluyendo la operación “Temporizador”), la función del zoom digital se
desactivará.
•  La función del zoom digital no se podrá...

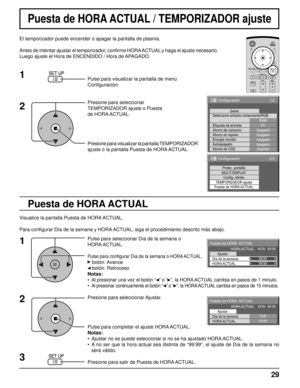

29
Puesta de HORA ACTUAL / TEMPORIZADOR ajuste
Puesta de HORA ACTUAL
El temporizador puede encender o apagar la pantalla de plasma.
Antes de intentar ajustar el temporizador, confi rme HORA ACTUAL y haga el ajuste necesario.
Luego ajuste el Hora de ENCENDIDO / Hora de APAGADO.
Pulse para visualizar la pantalla de menú
Confi guración.
Presione para seleccionar
TEMPORIZADOR ajuste o Puesta
de HORA ACTUAL.
Presione para visualizar la pantalla TEMPORIZADOR
ajuste o la pantalla Puesta de HORA ACTUAL.
1
2
1/2...

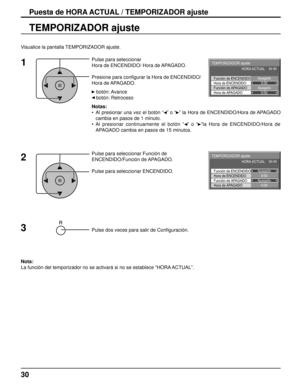

30
TEMPORIZADOR ajuste
Pulse para seleccionar
Hora de ENCENDIDO/ Hora de APAGADO.
Presione para confi gurar la Hora de ENCENDIDO/
Hora de APAGADO.
   botón: Avance
   botón: Retroceso
Notas:
•  Al presionar una vez el botón “  ” o “  ” la Hora de ENCENDIDO/Hora de APAGADO
cambia en pasos de 1 minuto.
• Al presionar continuamente el botón “  ” o “  ”la Hora de ENCENDIDO/Hora de
APAGADO cambia en pasos de 15 minutos.

Pulse para seleccionar Función de
ENCENDIDO/Función de APAGADO.
Pulse para seleccionar...
