Panasonic High Definition Plasma Tv Th 103pf10 Operating Instructions Spanish Version

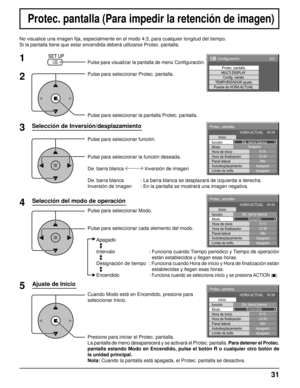

31
No visualice una imagen fi ja, especialmente en el modo 4:3, para cualquier longitud del tiempo.
Si la pantalla tiene que estar encendida deberá utilizarse Protec. pantalla.
Selección de Inversión/desplazamiento
2
3 1
4
Pulse para visualizar la pantalla de menú Confi guración.
Pulse para seleccionar Protec. pantalla.
Pulse para seleccionar la pantalla Protec. pantalla.
Pulse para seleccionar función.
Pulse para seleccionar la función deseada.
De. barra blanca   Inversión de imagen
De. barra blanca  :...

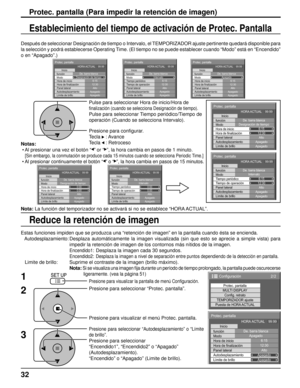

32
Establecimiento del tiempo de activación de Protec. Pantalla
Después de seleccionar Designación de tiempo o Intervalo, el TEMPORIZADOR ajuste pertinente quedará disponible para
la selección y podrá establecerse Operating Time. (El tiempo no se puede establecer cuando “Modo” está en “Encendido”
o en “Apagado”.)
Pulse para seleccionar Hora de inicio/Hora de
fi nalización (cuando se selecciona Designación de tiempo).
Pulse para seleccionar Tiempo periódico/Tiempo de
operación (Cuando se selecciona...

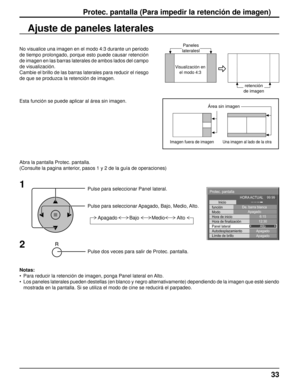

33
Ajuste de paneles laterales
1
Pulse para seleccionar Panel lateral.
Pulse para seleccionar Apagado, Bajo, Medio, Alto.
Pulse dos veces para salir de Protec. pantalla.
2
No visualice una imagen en el modo 4:3 durante un periodo
de tiempo prolongado, porque esto puede causar retención
de imagen en las barras laterales de ambos lados del campo
de visualización.
Cambie el brillo de las barras laterales para reducir el riesgo
de que se produzca la retención de imagen.
Abra la pantalla Protec. pantalla....

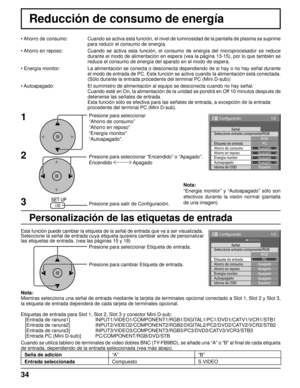

34
Reducción de consumo de energía
Presione para seleccionar
“Ahorro de consumo”
“Ahorro en reposo”
“Energía monitor”
“Autoapagado”.
Presione para seleccionar “Encendido” o “Apagado”.
Encendido  Apagado
Presione para salir de Confi guración. • Ahorro  de  consumo:  Cuando se activa esta función, el nivel de luminosidad de la pantalla de plasma se suprime
para reducir el consumo de energía.
• Ahorro en reposo:  Cuando se activa esta función, el consumo de energía del microprocesador se reduce
durante el...

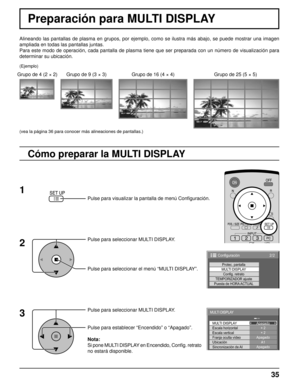

35
Alineando las pantallas de plasma en grupos, por ejemplo, como se ilustra más abajo, se puede mostrar una imagen
ampliada en todas las pantallas juntas.
Para este modo de operación, cada pantalla de plasma tiene que ser preparada con un número de visualización para
determinar su ubicación.
Pulse para seleccionar MULTI DISPLAY.
Pulse para seleccionar el menú “MULTI DISPLAY”.
Pulse para seleccionar MULTI DISPLAY.
Pulse para establecer “Encendido” o “Apagado”.
Nota:
Si pone MULTI DISPLAY en Encendido,...

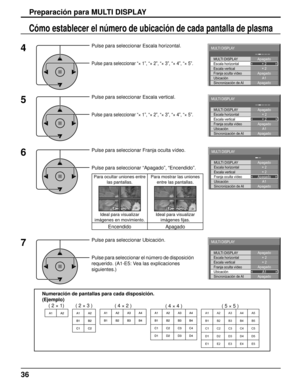

36
Cómo establecer el número de ubicación de cada pantalla de plasma
Numeración de pantallas para cada disposición.
(Ejemplo)
4
7
A1
Apagado
Sincronización de AI Ubicación MULTI DISPLAYApagado
Apagado
MULTI DISPLAY
Escala horizontal
Escala vertical
Franja oculta vídeo× 2
× 2
MULTI DISPLAYApagado
Apagado
A1
Ubicación
MULTI DISPLAY
Escala horizontal
Escala vertical
Franja oculta vídeo× 2
× 2
Apagado
Sincronización de AI
A1 A2 A3 A4 A5
B1 B2 B3 B4 B5
C1 C2 C3 C4 C5
D1 D2 D3 D4 D5
E1 E2 E3 E4 E5
Pulse para...

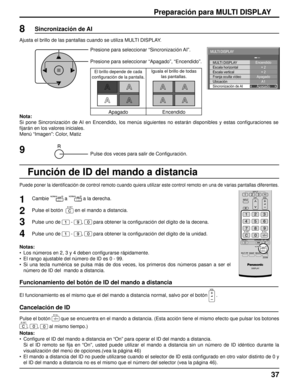

37
Preparación para MULTI DISPLAY
Función de ID del mando a distancia
Pulse dos veces para salir de Confi guración.9
Puede poner la identifi cación de control remoto cuando quiera utilizar este control remoto en una de varias pantallas diferentes.
1
2
3Cambie  a  a la derecha.
Pulse el botón
 en el mando a distancia.
Pulse uno de
 - ,  para obtener la confi guración del dígito de la decena.
Pulse uno de
 - ,  para obtener la confi guración del dígito de la unidad. 4
Notas:
•  Los números en 2, 3 y 4...

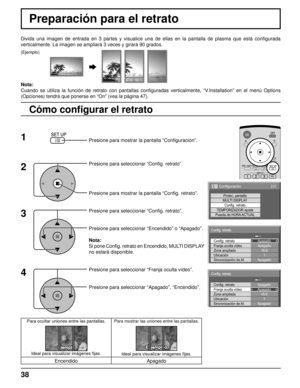

38
Divida una imagen de entrada en 3 partes y visualice una de ellas en la pantalla de plasma que está confi gurada
verticalmente. La imagen se ampliará 3 veces y girará 90 grados.
Preparación para el retrato
(Ejemplo)
Presione para mostrar la pantalla “Confi guración”.
Presione para seleccionar “Confi g. retrato”.
Presione para mostrar la pantalla “Confi g. retrato”.
Presione para seleccionar “Confi g. retrato”.
Presione para seleccionar “Encendido” o “Apagado”.
Nota:
Si pone Confi g. retrato en Encendido,...

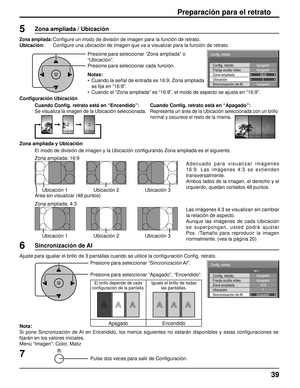

39
Preparación para el retrato
Presione para seleccionar “Zona ampliada” o
“Ubicación”.
Presione para seleccionar cada función.
Notas:
•  Cuando la señal de entrada es 16:9, Zona ampliada
se fi ja en “16:9”.
•  Cuando el “Zona ampliada” es “16:9”, el modo de aspecto se ajusta en “16:9”.
Pulse dos veces para salir de Confi guración.7
6
Presione para seleccionar “Sincronización AI”.
Presione para seleccionar “Apagado”, “Encendido”. Ajuste para igualar el brillo de 3 pantallas cuando se utilice la confi...

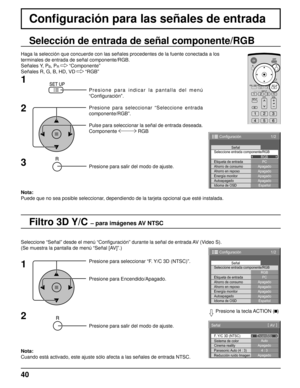

40
Confi guración para las señales de entrada
Filtro 3D Y/C – para imágenes AV NTSC
Selección de entrada de señal componente/RGB
Haga la selección que concuerde con las señales procedentes de la fuente conectada a los
terminales de entrada de señal componente/RGB.
Señales Y, P
B, PR  “Componente”
Señales R, G, B, HD, VD   “RGB”
Presione para indicar la pantalla del menú
“Confi guración”.
Presione para seleccionar “Seleccione entrada
componente/RGB”.
Pulse para seleccionar la señal de entrada deseada....
