Panasonic High Definition Plasma Tv Th 103pf10 Operating Instructions Spanish Version

51

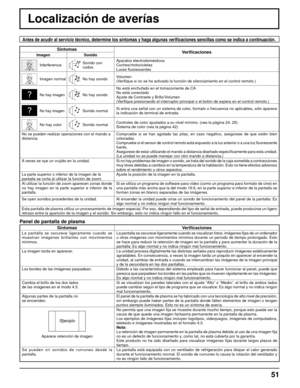

Localización de averías
Antes de acudir al servicio técnico, determine los síntomas y haga algunas verifi caciones sencillas como se indica a continuación.
Síntomas
Verifi caciones
Imagen Sonido
InterferenciaSonido con
ruidosAparatos electrodomésticos
Coches/motocicletas
Luces fl uorescentes
Imagen normalNo hay sonidoVolumen
(Verifi que si no se ha activado la función de silenciamiento en el control remoto.)
No hay imagenNo hay sonidoNo está enchufado en el tomacorriente de CA
No está conectado
Ajuste de...

52

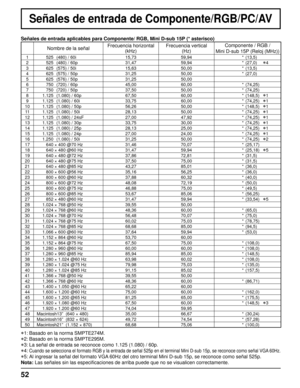

Señales de entrada de Componente/RGB/PC/AV
Señales de entrada aplicables para Componente/ RGB, Mini D-sub 15P (* asterisco)
Nombre de la señalFrecuencia horizontal
(kHz)Frecuencia vertical
(Hz)Componente / RGB /
Mini D-sub 15P (Reloj (MHz))
1  525 (480) / 60i  15,73 59,94 * (13,5)
2  525 (480) / 60p  31,47 59,94 * (27,0)
∗4
3  625 (575) / 50i  15,63 50,00 * (13,5)
4  625 (575) / 50p  31,25 50,00 * (27,0)
5  625 (576) / 50p  31,25 50,00
6  750 (720) / 60p  45,00 60,00 * (74,25)
7  750 (720) / 50p...

53

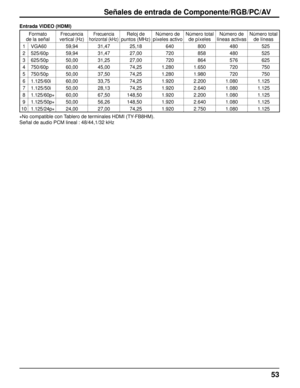

Señales de entrada de Componente/RGB/PC/AV
Entrada VIDEO (HDMI)
∗No compatible con Tablero de terminales HDMI (TY-FB8HM).
Señal de audio PCM lineal : 48/44,1/32 kHzFormato
de la señal
Frecuencia
vertical (Hz)Frecuencia
horizontal (kHz)Reloj de
puntos (MHz)Número de
píxeles activoNúmero total
de píxelesNúmero de
líneas activasNúmero total
de líneas
1 VGA60 59,94 31,47 25,18 640 800 480 525
2 525/60p 59,94 31,47 27,00 720 858 480 525
3 625/50p 50,00 31,25 27,00 720 864 576 625
4 750/60p 60,00...

54

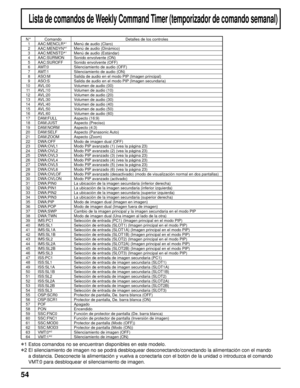

Lista de comandos de Weekly Command Timer (temporizador de comando semanal)
∗1  Estos comandos no se encuentran disponibles en este modelo.
∗2  El silenciamiento de imagen no se podrá desbloquear desconectando/conectando la alimentación con el mando
a distancia. Desconecte la alimentación y vuelva a conectarla con el botón de la unidad o introduzca el comando
VMT:0 para desbloquear el silenciamiento de imagen.
N° Comando Detalles de los controles
1
AAC:MENCLR∗1Menú de audio (Claro)
2...

55

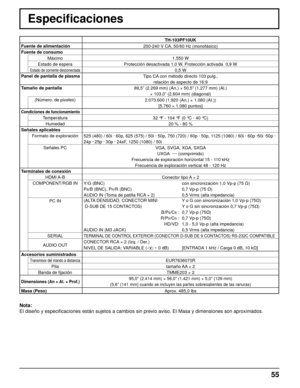

Especifi caciones
TH-103PF10UK
Fuente de alimentación
200-240 V CA, 50/60 Hz (monofásico)
Fuente de consumo
Máximo
1.550 W
Estado de espera
Protección desactivada 1,0 W, Protección activada  0,9 W
Estado de corriente desconectada0,5 W
Panel de pantalla de plasma
Tipo CA con método directo 103 pulg.,
relación de aspecto de 16:9
Tamaño de pantalla
89,5” (2.269 mm) (An.) × 50,5” (1.277 mm) (Al.)
× 103,0” (2.604 mm) (diagonal)
(Número. de pixeles)
2.073.600 (1.920 (An.) × 1.080 (AI.))
[5.760 × 1.080...

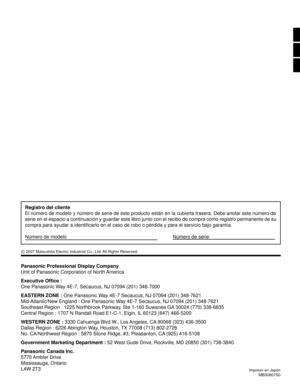

Panasonic Professional Display Company
