Panasonic PT P1sdu Projector Operating Instructions

ENGLISH
-61

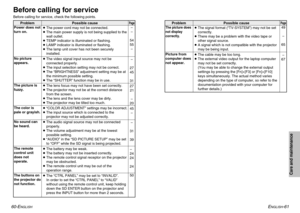

Care and maintenance
60-E
NGLISH
The picture does
not display
correctly.Picture from
computer does
not appear. Problem Possible cause
B
The signal format (“TV-SYSTEM”) may not be set
correctly.
B  There may be a problem with the video tape or
other signal source.
B  A signal which is not compatible with the projector
may be being input.
B  The cable may be too long.
B  The external video output for the laptop computer
may not be set correctly.
(You may be able to change the external...

ENGLISH
-63
62-E
NGLISH

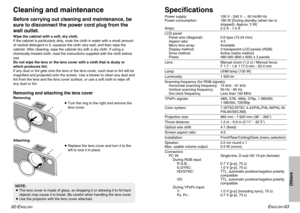

SpecificationsPower supply: 100 V - 240 V ~, 50 Hz/60 Hz
Power consumption: 180 W [During standby (when fan is
stopped): Approx. 3 W]
Amps: 2.2 A - 1.0 ALCD panel: Panel size (diagonal): 0.6 type (15.24 mm)
Aspect ratio: 4:3
Micro lens array: Available
Display method: 3 transparent LCD panels (RGB)
Drive method: Active matrix method
Pixels: 480 000 (800 x 600) x 3 panelsLens: Manual zoom (1.2 x) / Manual focus F 1.7 - 1.8  f 17.0 mm - 20.4 mmLamp: UHM lamp (130 W)Luminosity: 1...

ENGLISH
-65
64-E
NGLISH
Appendix*1 The “i” appearing after the resolution indicates an interlaced signal.
*2 The following symbols are used to indicate picture quality.
AA Maximum picture quality can be obtained.
A Signals are converted by the image processing circuit before picture  is projected.
B Some loss of data occurs to make projection easier.List of compatible signals
Others
VIDEO IN:  Single-line, RCA pin jack
1.0 V [p-p], 75  Ω
S-VIDEO IN: Single-line, Mini DIN 4-pin Y 1.0 V [p-p], C 0.286 V...

ENGLISH
-67
66-E
NGLISH

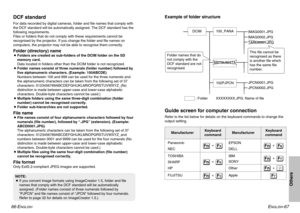

DCF standardFor data recorded by digital cameras, folder and file names that comply with
the DCF standard will be automatically assigned. The DCF standard has the
following requirements.
Files or folders that do not comply with these requirements cannot be
recognised by the projector. If you change the folder and file names on
computers, the projector may not be able to recognise them correctly.Folder (directory) nameB  Folders are created as sub-folders of the DCIM folder on...

ENGLISH
-69
Others
68-E
NGLISH

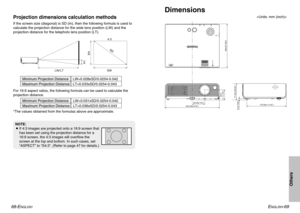

Dimensions

54.0(
2-1/8˝)
234.0(9-3/16
˝)
170.5
(6-11/16
˝)
188.0(7-3/8˝)
6.0(-7/32˝)71.0(2-25/32˝)
43.3
(1-11/16˝)
NOTE:
B  If 4:3 images are projected onto a 16:9 screen that
has been set using the projection distance for a
16:9 screen, the 4:3 images will overflow the
screen at the top and bottom. In such cases, set
“ASPECT” to “S4:3”. (Refer to page 47 for details.)Projection dimensions calculation methodsIf the screen size (diagonal) is SD (m), then the following...

70-E
NGLISH

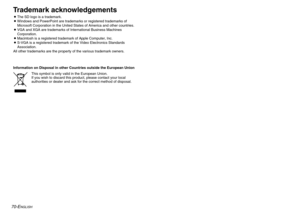

Trademark acknowledgementsBThe SD logo is a trademark.
B  Windows and PowerPoint are trademarks or registered trademarks of
Microsoft Corporation in the United States of America and other countries.
B  VGA and XGA are trademarks of International Business Machines
Corporation.
B  Macintosh is a registered trademark of Apple Computer, Inc.
B  S-VGA is a registered trademark of the Video Electronics Standards
Association.
All other trademarks are the property of the various trademark...

FRANÇAIS
-71
Others

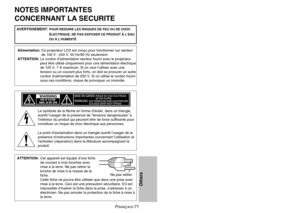

NOTES IMPORTANTES
CONCERNANT LA SECURITEAlimentation: Ce projecteur LCD est conçu pour fonctionner sur secteur
de 100 V - 240 V, 50 Hz/60 Hz seulement.
ATTENTION:  Le cordon d’alimentation secteur fourni avec le projecteur
peut être utilisé uniquement pour une alimentation électrique
de 125 V, 7 A maximum. Si on veut l’utiliser avec une
tension ou un courant plus forts, on doit se procurer un autre
cordon d’alimentation de 250 V. Si on utilise le cordon fourni
sous ces conditions,...

FRANÇAIS
-73
Others
72-F

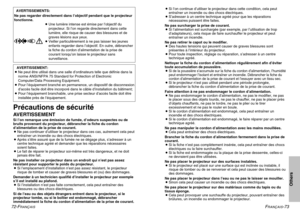

RANÇAISAVERTISSEMENT:
B  Ne peut être utilisé dans une salle d’ordinateurs telle que définie dans la
norme ANSI/NFPA 75 Standard for Protection of Electronic
Computer/Data Processing Equipment.
B  Pour l’équipement branché en permanence, un dispositif de disconnexion
d’accès facile doit être incorporé dans le câble d’installation du bâtiment;
B  Pour l’équipement branchable, une prise secteur d’accès facile doit être
installée près de l’équipement.AVERTISSEMENTS:
Ne pas...

74-F
RANÇAIS
FRANÇAIS
-75
Others

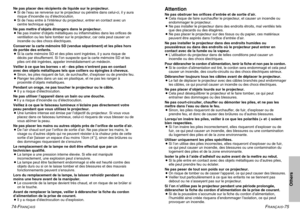

Ne pas placer des récipients de liquide sur le projecteur.
B Si de l’eau se renverse sur le projecteur ou pénètre dans celui-ci, il y aura
risque d’incendie ou d’électrocution.
B  Si de l’eau entre à l’intérieur du projecteur, entrer en contact avec un
centre technique agréé.
Ne pas mettre d’objets étrangers dans le projecteur.
B  Ne pas insérer d’objets métalliques ou inflammables dans les orifices de
ventilation ou les faire tomber sur le projecteur, car cela peut...

76-F
RANÇAIS
FRANÇAIS
-77
Others

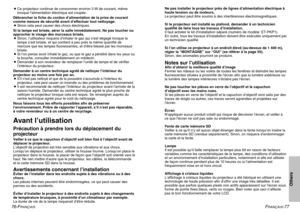

BCe projecteur continue de consommer environ 3 W de courant, même
lorsque l’alimentation électrique est coupée.
Débrancher la fiche du cordon d’alimentation de la prise de courant
comme mesure de sécurité avant d’effectuer tout nettoyage.
B  Sinon cela peut causer des chocs électriques.
Si la lampe est brisée, aérer la salle immédiatement. Ne pas toucher ou
approcher le visage des morceaux brisés.
B  Sinon, l’utilisateur risquera d’inhaler le gaz qui s’est dégagé...
