STIGA VILLA ROYAL COMFORT ELITE 8211-0341-03 BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D’EMPLOI GEBRUIKSAANWIJZINGSV .... 7 FI ... 16 DA .. 25 NO . 34 DE ... 43 EN... 53 FR.... 62 NL... 72
Page 2
2 Comfort, Elite GH EF BCD A Royal EIJF K Z 1 3 52 4 6
Page 3
3 V-R-REGL L PO M N O I 0 7 9 118 10 12
Page 4
4 Max N NQRoyalAlt I Alt II S Comfort, Elite R T 13 15 1714 16 18
Page 5

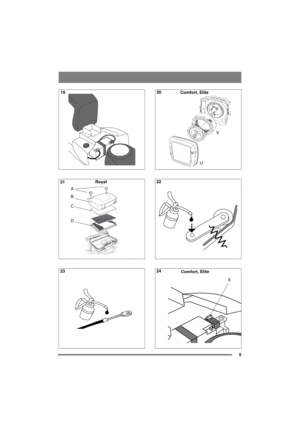

5 19 21 2320 22 24 A B C DRoyal UV Comfort, Elite Comfort, Elite X
Page 6

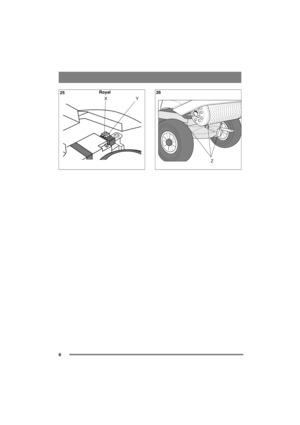

6 XY Royal Z 2526
Page 7
43 DEUTSCHDE 1 ALLGEMEINES Dieses Symbol kennzeichnet eine WAR- NUNG. Ein Nichtbefolgen der Anwei- sungen kann schwerwiegende Personen- und bzw. oder Sachschäden nach sich ziehen. Vor dem Start sind diese Bedienungsan- leitung sowie die beigefügte Broschüre “SICHERHEITSVORSCHRIFTEN aufmerksam durchzulesen. 1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um den Bediener darauf hinzuweisen, dass bei Benut- zung und Wartung des Geräts Vorsicht und Auf- merksamkeit geboten sind. Bedeutung der...
Page 8
44 DEUTSCHDE •Bremspedal ganz durchgetreten. Der Antrieb ist ausgekoppelt. Die Feststellbremse ist kom- plett aktiviert, jedoch nicht arretiert. 2.4.3 Sperre, Feststellbremse (2:A) Die Sperre verriegelt das Kupplung-Fest- stellbremse in der niedergetretenen Stel- lung. Diese Funktion wird verwendet, um das Gerät an Abhängen, beim Transport usw. zu sichern, wenn der Motor nicht ein- geschaltet ist. Die Feststellbremse ist während des Fahrens stets zu lösen. Sicherung: 1. Das Pedal (2:B) ganz...
Page 9
45 DEUTSCHDE 4. Startstellung – wenn der Schlüssel in die federbelastete Startstellung gedreht wird, wird der elektrische Anlasser akti- viert. Wenn der Motor angesprungen ist, den Schlüssel in Betriebsstellung 3 zu- rückgehen lassen. 2.4.10 Zapfwelle (3:H, Comfort, Elite) Hebel zum Ein- und Auskuppeln der Zapfwelle zum Antrieb des Mähwerks und frontmontierten Zubehörs. Zwei Stellungen: 1. Vordere Stellung – Zapfwelle ausge- kuppelt. 2. Hintere Stellung – Zapfwelle eingekup- pelt. 2.4.11 Zapfwelle...
Page 10
46 DEUTSCHDE 3 ANWENDUNGSBEREICHE Das Gerät darf nur für folgende Arbeiten und mit dem angegebenen STIGA-Originalzubehör einge- setzt werden: Die Zugvorrichtung darf mit einer senkrechten Kraft von höchstens 100 N belastet werden. Die Schubkraft von angehängtem Zubehör darf die Zugvorrichtung mit höchstens 500 N belasten. Hinweis: Wenden Sie sich vor der Nutzung eines Transportanhängers an Ihre Versicherung. Hinweis: Dieses Gerät ist nicht zum Befahren öf- fentlicher Straßen bestimmt. 4 START UND...
