Panasonic Ey4640 Operating Instructions Manual

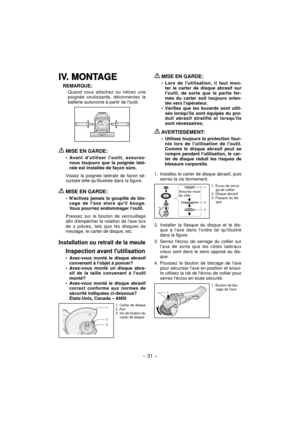

- 31 -
IV. MONTAGEIV. MONTAGE
REMARQUE:
Quand vous attachez ou retirez une
poignée coulissante, déconnectez la
batterie autonome à partir de loutil.
 MISE EN GARDE:
Avant dutiliser loutil, assurez-
vous toujours que la poignée laté-
rale est installée de façon sûre.
Vissez la poignée latérale de facon sé-
curisée telle quillustrée dans la figure.
 MISE EN GARDE:
Nactivez jamais la goupille de blo-
cage de laxe alors quil bouge.
Vous pourriez endommager loutil.
Pressez sur le bouton de verrouillage...

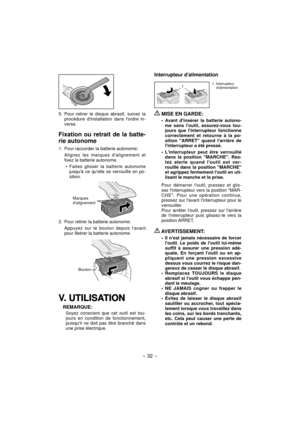

- 32 -
5. Pour retirer le disque abrasif, suivez la
procédure dinstallation dans lordre in-
verse.
Fixation ou retrait de la batte-
rie autonome
1.  Pour raccorder la batterie autonome:
  Alignez les marques dalignement et
fixez la batterie autonome.
Faites glisser la batterie autonome
jusquà ce quelle se verrouille en po-
sition.
Marques
dalignement
2.  Pour retirer la batterie autonome:
  Appuyez sur le bouton depuis lavant
pour libérer la batterie autonome.
Bouton
V. UTILISATIONV. UTILISATION...

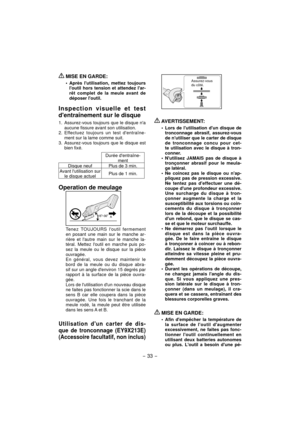

- 33 -
 MISE EN GARDE:
Après lutilisation, mettez toujours
loutil hors tension et attendez lar-
rêt complet de la meule avant de
déposer loutil.
Inspection visuelle et test
dentraînement sur le disque
1.  Assurez-vous toujours que le disque na
aucune fissure avant son utilisation.
2. Effectuez toujours un test dentraîne-
ment sur la lame comme suit.
3.  Assurez-vous toujours que le disque est
bien fixé.
     Durée dentraîne-
ment
Disque neuf Plus de 3 min.
Avant lutilisation sur
le disque...

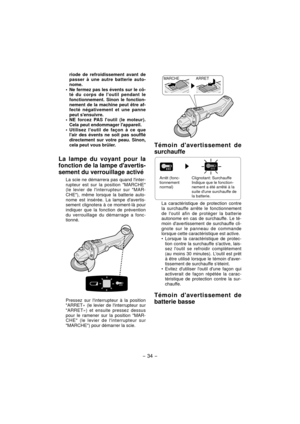

- 34 -
riode de refroidissement avant de
passer à une autre batterie auto-
nome.
Ne fermez pas les évents sur le cô-
té du corps de loutil pendant le
fonctionnement. Sinon le fonction-
nement de la machine peut être af-
fecté négativement et une panne
peut sensuivre.
NE forcez PAS loutil (le moteur).
Cela peut endommager lappareil.
Utilisez loutil de façon à ce que
lair des évents ne soit pas soufflé
directement sur votre peau. Sinon,
cela peut vous brûler.
La lampe du voyant pour la
fonction...

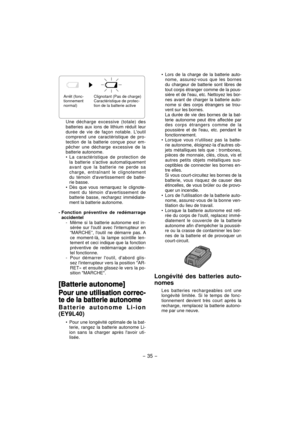

- 35 -
Arrêt (fonc-
tionnement
normal)Clignotant (Pas de charge)
Caractéristique de protec-
tion de la batterie active
Une décharge excessive (totale) des
batteries aux ions de lithium réduit leur
durée de vie de façon notable. Loutil
comprend une caractéristique de pro-
tection de la batterie conçue pour em-
pêcher une décharge excessive de la
batterie autonome.
La caractéristique de protection de
la batterie sactive automatiquement
avant que la batterie ne perde sa
charge, entraînant le...

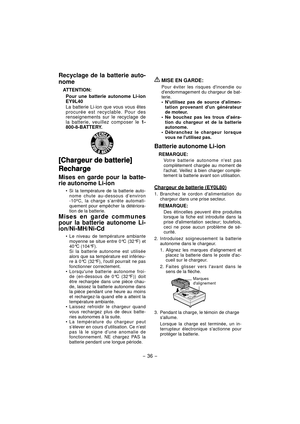

- 36 -
Recyclage de la batterie auto-
nome
ATTENTION:
Pour une batterie autonome Li-ion
EY9L40
La batterie Li-ion que vous vous êtes
procurée est recyclable. Pour des
renseignements sur le recyclage de
la batterie, veuillez composer le 1-
800-8-BATTERY.
[Chargeur de batterie][Chargeur de batterie]
RechargeRecharge
Mises en garde pour la batte-
rie autonome Li-ion
Si la température de la batterie auto-
nome chute au-dessous d’environ
-10ºC, la charge s’arrête automati-
quement pour empêcher la...

- 37 -
La charge ne peut pas être réalisée si
la batterie autonome est chaude (par
exemple, à la suite dun long travail
de perçage).
Le témoin dattente orange clignote
jusquà ce que la batterie se soit re-
froidie.
La charge commence alors automati-
quement.
4.  Le témoin de charge (vert) clignote len-
tement dès que la batterie est chargée à
environ 80%.
5. Lorsque la charge est terminée, le té-
moin de charge se met à clignoter rapi-
dement en vert.
6. Lorsque la température de la batterie...

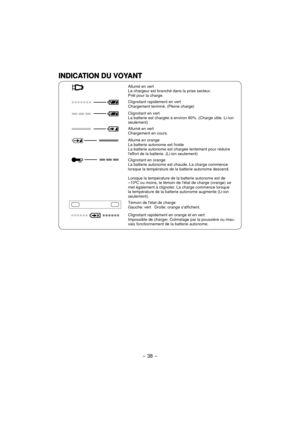

- 38 -
INDICATION DU VOYANTINDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile. Li-ion
seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire
leffort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie...

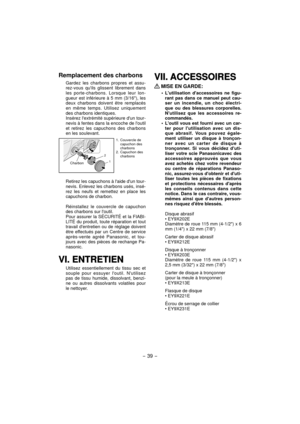

- 39 -
Remplacement des charbons
Gardez les charbons propres et assu-
rez-vous quils glissent librement dans
les porte-charbons. Lorsque leur lon-
gueur est inférieure à 5 mm (3/16), les
deux charbons doivent être remplacés
en même temps. Utilisez uniquement
des charbons identiques.
Insérez lextrémité supérieure dun tour-
nevis à fentes dans la encoche de loutil
et retirez les capuchons des charbons
en les soulevant.
1. Couvercle de
capuchon des
charbons
2. Capuchon des
charbons
2
1Charbon...

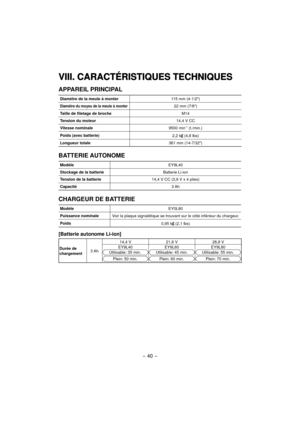

- 40 -
VIII.VIII. CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES
APPAREIL PRINCIPAL
Diamètre de la meule à monter115 mm (4-1/2)
Diamètre du moyeu de la meule à monter22 mm (7/8)
Taille de fi letage de brocheM14
Tension du moteur14,4 V CC
Vitesse nominale9500 min
-1 (t./min.)
Poids (avec batterie)
2,2 k  (4,8 lbs)
Longueur totale361 mm (14-7/32)
BATTERIE AUTONOME
ModèleEY9L40
Stockage de la batterieBatterie Li-ion
Tension de la batterie14,4 V CC (3,6 V x 4 piles)
Capacité3 Ah
CHARGEUR DE...
