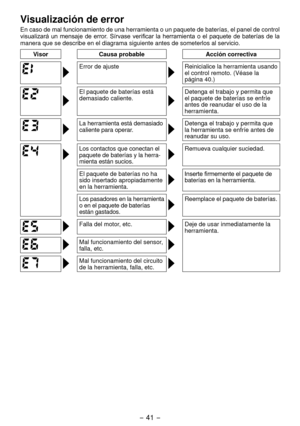

Page 41
![Page 41
- 41 -
Visualización de error
En caso de mal funcionamiento de una herramienta o un paquete de baterías, el panel de control
visualizará un mensaje de error. Sírvase verificar la herramienta o el paquete de baterías de la
manera que se describe en el diagrama siguiente antes de someterlos al s\
ervicio.
VisorCausa probable Acción correctiva
Error de ajusteReinicialice la herramienta usando
el control remoto. (Véase la
página 40.)
El paquete de baterías está
demasiado...](http://img.usermanuals.tech/thumb/58/66279/w300_eyfla1a_mul_om_d-40.png "Page 41
- 41 -
Visualización de error
En caso de mal funcionamiento de una herramienta o un paquete de baterías, el panel de control
visualizará un mensaje de error. Sírvase verificar la herramienta o el paquete de baterías de la
manera que se describe en el diagrama siguiente antes de someterlos al s\
ervicio.
VisorCausa probable Acción correctiva
Error de ajusteReinicialice la herramienta usando
el control remoto. (Véase la
página 40.)
El paquete de baterías está
demasiado...")
- 41 - Visualización de error En caso de mal funcionamiento de una herramienta o un paquete de baterías, el panel de control visualizará un mensaje de error. Sírvase verificar la herramienta o el paquete de baterías de la manera que se describe en el diagrama siguiente antes de someterlos al s\ ervicio. VisorCausa probable Acción correctiva Error de ajusteReinicialice la herramienta usando el control remoto. (Véase la página 40.) El paquete de baterías está demasiado...

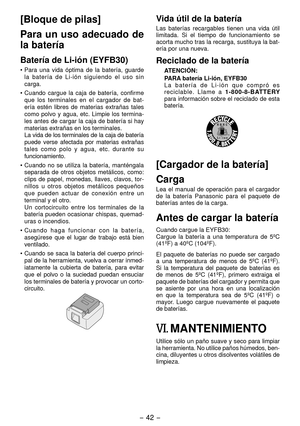

Page 42
![Page 42
- 4 -
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Liión (EYFB30)
• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin
carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de bat-
ería estén libres de materias extrañas tales
como polvo y agua, etc. Limpie los termina-
les antes de cargar la caja de batería si hay
materias extrañas en los terminales.
La vida de...](http://img.usermanuals.tech/thumb/58/66279/w300_eyfla1a_mul_om_d-41.png "Page 42
- 4 -
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Liión (EYFB30)
• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin
carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de bat-
ería estén libres de materias extrañas tales
como polvo y agua, etc. Limpie los termina-
les antes de cargar la caja de batería si hay
materias extrañas en los terminales.
La vida de...")
- 4 - [Bloque de pilas] Para un uso adecuado de la batería Batería de Liión (EYFB30) • Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga. • Cuando cargue la caja de batería, confirme que los terminales en el cargador de bat- ería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los termina- les antes de cargar la caja de batería si hay materias extrañas en los terminales. La vida de...

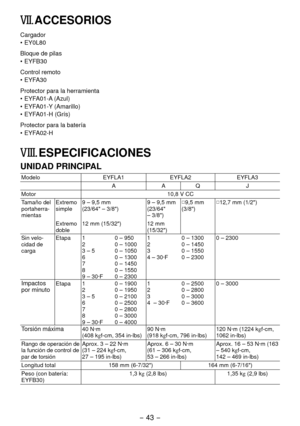

Page 43
- 43 - VII. ACCESORIOS Cargador • EY0L80 Bloque de pilas • EYFB30 Control remoto • EYFA30 Protector para la herramienta • EYFA01-A (Azul) • EYFA01-Y (Amarillo) • EYFA01-H (Grís) Protector para la batería • EYFA0-H VIII. ESPECIFICACIONES UNIDAD PRINCIPAL Modelo EYFLA1EYFLA EYFLA3 A AQ J Motor 10,8 V CC Tamaño del portaherra- mientas Extremo simple 9 – 9,5 mm ( 3/64" – 3/8") 9 – 9,5 mm ( 3/64" – 3/8") □ 9,5 mm (3/8") □ 1 ,7 mm (1/")...

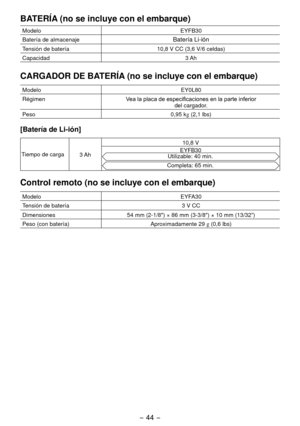

Page 44
![Page 44
- 44 -
BATERÍA (no se incluye con el embarque)
ModeloEYFB30
Batería de almacenaje
Batería Li-ión
Tensión de batería 10,8 V CC (3,6 V/6 celdas)
Capacidad 3 Ah
CARGADOR DE BATERÍA (no se incluye con el embarque)
ModeloEY0L80
Régimen Vea la placa de especificaciones en la parte inferior
del cargador.
Peso 0,95 kg (
,1 lbs)
[Batería de Liión]
Tiempo de carga
3 Ah 10,8 V
EYFB30Utilizable: 40 min.
Completa: 65 min.
Control remoto (no se incluye con el embarque)
Modelo EYFA30
Tensión de batería 3 V CC...](http://img.usermanuals.tech/thumb/58/66279/w300_eyfla1a_mul_om_d-43.png "Page 44
- 44 -
BATERÍA (no se incluye con el embarque)
ModeloEYFB30
Batería de almacenaje
Batería Li-ión
Tensión de batería 10,8 V CC (3,6 V/6 celdas)
Capacidad 3 Ah
CARGADOR DE BATERÍA (no se incluye con el embarque)
ModeloEY0L80
Régimen Vea la placa de especificaciones en la parte inferior
del cargador.
Peso 0,95 kg (
,1 lbs)
[Batería de Liión]
Tiempo de carga
3 Ah 10,8 V
EYFB30Utilizable: 40 min.
Completa: 65 min.
Control remoto (no se incluye con el embarque)
Modelo EYFA30
Tensión de batería 3 V CC...")
- 44 - BATERÍA (no se incluye con el embarque) ModeloEYFB30 Batería de almacenaje Batería Li-ión Tensión de batería 10,8 V CC (3,6 V/6 celdas) Capacidad 3 Ah CARGADOR DE BATERÍA (no se incluye con el embarque) ModeloEY0L80 Régimen Vea la placa de especificaciones en la parte inferior del cargador. Peso 0,95 kg ( ,1 lbs) [Batería de Liión] Tiempo de carga 3 Ah 10,8 V EYFB30Utilizable: 40 min. Completa: 65 min. Control remoto (no se incluye con el embarque) Modelo EYFA30 Tensión de batería 3 V CC...

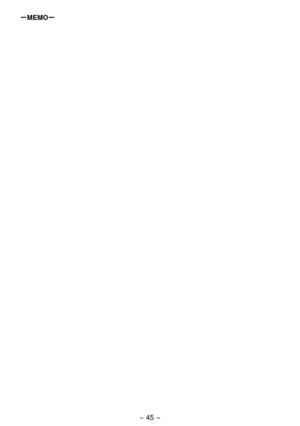

Page 45
- 45 - MEMO
Page 46
- 46 - MEMO

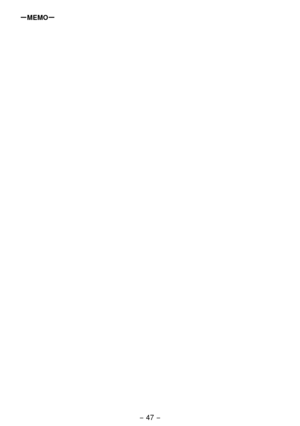

Page 47
- 47 - MEMO

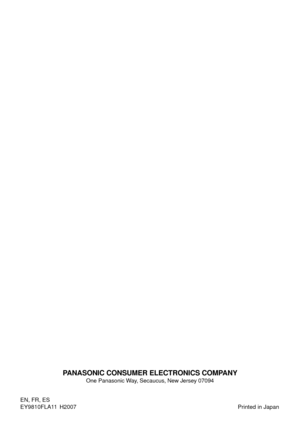

Page 48
PANASONIC CONSUMER ELECTRONICS COMPANYOne Panasonic Way, Secaucus, New Jersey 07094 EN, FR, ES EY9810FLA1 1 H007 Printed in Japan
