Panasonic Eyfla1a Operating Instructions Manual

- 11 -

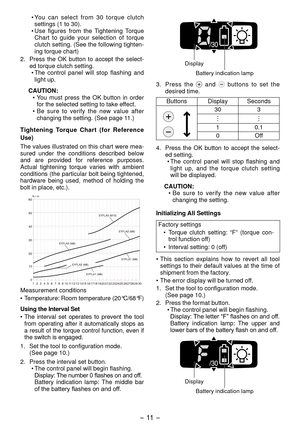

• You  can  select  from  30  torque  clutch
settings (1 to 30).
•
  Use  figures  from  the  Tightening  Torque
Chart  to  guide  your  selection  of  torque
clutch setting. (See the following tighten-
ing torque chart)


.  Press  the  OK  button  to  accept  the  select -
ed torque clutch setting.  •
  The  control  panel  will  stop  flashing  and
light up.
CAUTION: •
  You  must  press  the  OK  button  in  order
for the selected setting to take effect.
•

  Be  sure  to  verify...

- 1 -

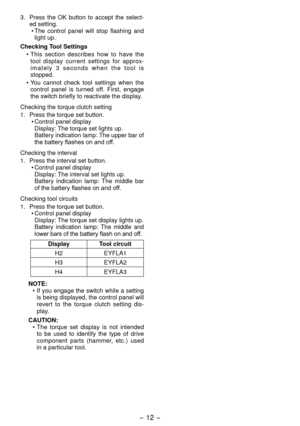

3. Press  the  OK  button  to  accept  the  select-
ed setting.  •  The  control  panel  will  stop  flashing  and
light up.
Checking Tool Settings •
  This  section  describes  how  to  have  the
tool  display  current  settings  for  approx-
i m a t e l y   3   s e c o n d s   w h e n   t h e   t o o l   i s
stopped.
•

  You  cannot  check  tool  settings  when  the
control  panel  is  turned  off.  First,  engage
the switch briefly to reactivate the display.
Checking the torque...

- 13 -

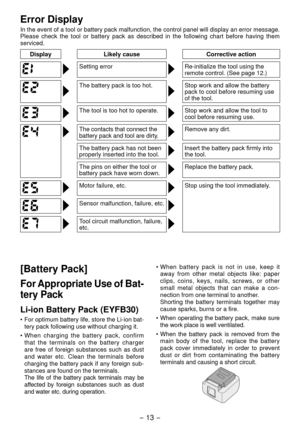

Error Display
In the event of a tool or battery pack malfunction, the control panel will display an error message.
Please  check  the  tool  or  battery  pack  as  described  in  the  following  chart  before  having  them
serviced.
DisplayLikely cause Corrective action
Setting errorRe-initialize the tool using the
remote control. (See page 1.)
The battery pack is too hot.Stop work and allow the battery
pack to cool before resuming use
of the tool.
The tool is too hot to operate.Stop...

- 14 -

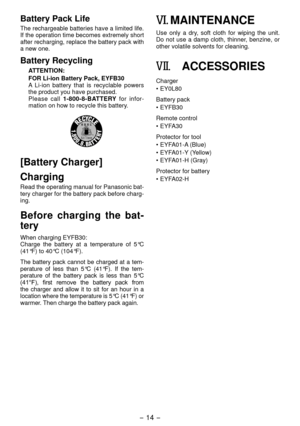

Battery Pack Life
The rechargeable batteries have a limited life.
If the operation time becomes extremely short
after recharging, replace the battery pack with
a new one.
Battery Recycling
ATTENTION:
FOR Li­ion Battery Pack, EYFB30
A  Li-ion  battery  that  is  recyclable  powers
the product you have purchased.
Please  call 1­800­8­BATTERY   for  infor-
mation on how to recycle this battery.
[Battery Charger]
Charging
Read the operating manual for Panasonic bat-
tery charger for the battery...

- 15 -

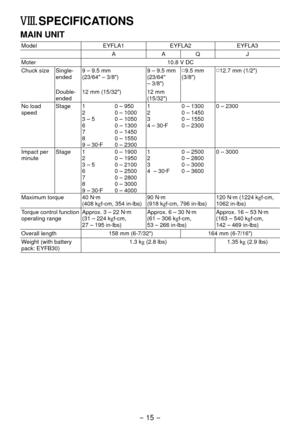

VIII. SPECIFICATIONS
MAIN UNIT
Model EYFLA1EYFLA EYFLA3
A AQ J
Moter 10.8 V DC
Chuck size Single- ended9 – 9.5 mm
(

3/64" – 3/8") 9 – 9.5 mm
(
3/64"
– 3/8") □
9.5 mm
(3/8") □
1 .7 mm (1/")
Double-
ended 1
  mm (15/3") 1 mm
(15/3")
No load
speed Stage 1

3 – 5
6
7
8
9 – 30·F 0 – 950
0 – 1000
0 – 1050
0 – 1300
0 – 1450
0 – 1550
0 –

300 1

3
4 – 30·F
0 – 1300
0 – 1450
0 – 1550
0 –

300 0 –...

- 16 -

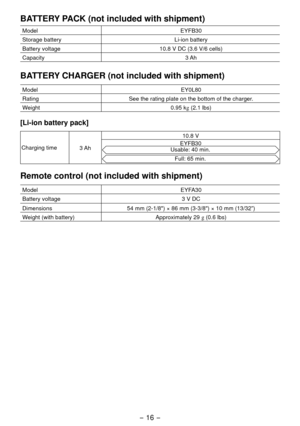

BATTERY PACK (not included with shipment)
ModelEYFB30
Storage battery Li-ion battery
Battery voltage 10.8 V DC (3.6 V/6 cells)
Capacity 3 Ah
BATTERY CHARGER (not included with shipment)
ModelEY0L80
Rating See the rating plate on the bottom of the charger.
Weight 0.95 kg (
.1 lbs)
[Li­ion battery pack]
Charging time
3 Ah 10.8 V
EYFB30Usable: 40 min.
Full: 65 min.
Remote control (not included with shipment)
Model EYFA30
Battery voltage 3 V DC
Dimensions 54 mm (
 -1/8") × 86 mm...

- 17 -
I. CONSIGNES  DE  SECU­
RITE GENERALES
 AVERTISSEMENT!  Veuillez  lire  tou­
tes les instructions.
Si les instructions détaillées ci-dessous ne sont
pas observées, cela peut entraîner une électro-
cution, un incendie et/ou des blessures graves.
Le terme “outil mécanique” utilisé dans tous les
avertissements ci-dessous se réfère aux outils
mécaniques opérés par cordons d'alimentation
et par batterie (sans fil).
CONSERVEZ  CES  INSTRUC­
TIONS
Sécurité de la zone de travail
1)  Gardez  la...

- 18 -

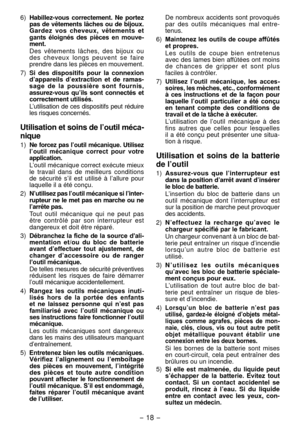

6) Habillez ­vous  correctement.  Ne  portez
pas de vêtements lâches ou de bijoux.
Gardez  vos  cheveux,  vêtements  et
gants  éloignés  des  pièces  en  mouve­
ment.
Des  vêtements  lâches,  des  bijoux  ou
des  cheveux  longs  peuvent  se  faire
prendre dans les pièces en mouvement.
7)

  Si  des  dispositifs  pour  la  connexion
d’a pp
areils  d’extraction  et  de  ramas­
sage  de  la  poussière  sont  fournis,
a ssurez ­vous  qu ’ils  sont  connectés  et
correctement utilisés....

- 19 -

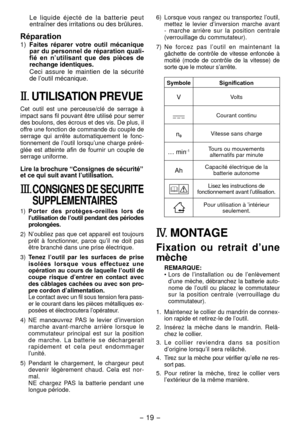

Le  liquide  éjecté  de  la  batterie  peut
entraîner des irritations ou des brûlures.
Réparation
1) Faites  réparer  votre  outil  mécanique
par du personnel de réparation quali­
fié  en  n ’utilisant  que  des  pièces  de
rechange identiques.
Ceci  assure  le  maintien  de  la  sécurité
de l’outil mécanique.
II.  UTILISATION PREVUE
Cet  outil  est  une  perceuse/clé  de  serrage  à
impact sans fil pouvant être utilisé pour serrer
des boulons, des écrous et des vis. De plus, il
offre une...

- 0 -

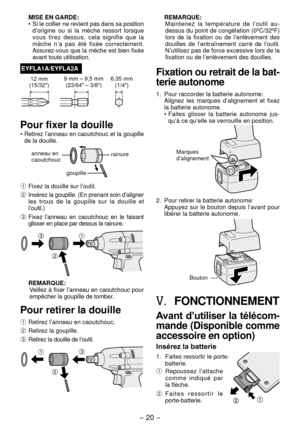

MISE EN GARDE:
• Si le collier ne revient pas dans sa position
d’origine  ou  si  la  mèche  ressort  lorsque
vous  tirez  dessus,  cela  signifie  que  la
mèche  n’a  pas  été  fixée  correctement.
Assurez-vous que la mèche est bien fixée
avant toute utilisation.
EYFLA1A/EYFLA2A
1 mm
(15/3 ") 9 mm – 9,5 mm
(
3/64" – 3/8") 6,35 mm
(1/4")
Pour fixer la douille
• Retirez l’anneau en caoutchouc et la goupille
de la douille.
anneau en
caoutchouc
goupille...
