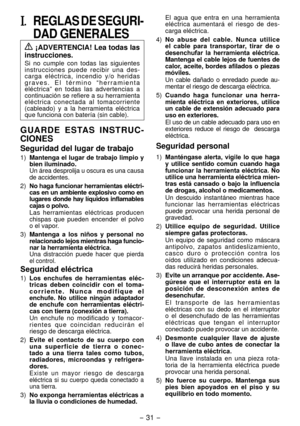

- 31 -
I. REGLAS DE SEGURI­
DAD GENERALES
 ¡ADVERTENCIA! Lea todas las
instrucciones.
Si  no  cumple  con  todas  las  siguientes
instrucciones  puede  recibir  una  des -
carga  eléctrica,  incendio  y/o  heridas
g r a v e s .   E l   t é r m i n o   “ h e r r a m i e n t a
eléctrica”  en  todas  las  advertencias  a
continuación se refiere a su herramienta
eléctrica  conectada  al  tomacorriente
(cableado)  y  a  la  herramienta  eléctrica
que funciona con batería (sin cable).
G U A R D E   E...

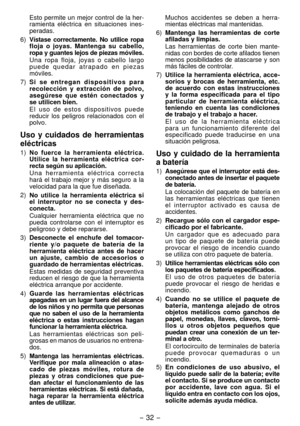

- 3 -
Esto permite un mejor control de la her-
ramienta  eléctrica  en  situaciones  ines-
pe radas.
6)


Vístase  correctamente.  No  utilice  ropa
floja  o  joyas.  Mantenga  su  cabello,
ropa y guantes lejos de piezas móviles.
Una  ropa  floja,  joyas  o  cabello  largo
p u e d e   q u e d a r   a t r a p a d o   e n   p i e z a s
móviles.
7)

  S i   s e   e n t r e g a n   d i s p o s i t i v o s   p a r a
recolección  y  extracción  de  polvo,
asegúrese  que  estén  conectados  y
se...

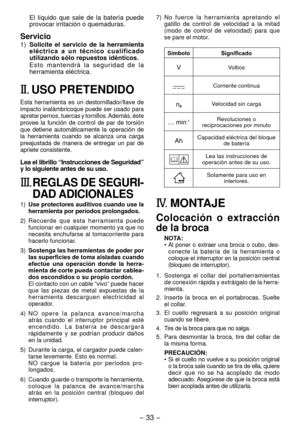

- 33 -
El  líquido  que  sale  de  la  batería  puede
provocar irritación o quemaduras.
Servicio
1) Solicite  el  servicio  de  la  herramienta
eléctrica  a  un  técnico  cualificado
utilizando sólo repuestos idénticos.
E s t o   m a n t e n d r á   l a   s e g u r i d a d   d e   l a
herramienta eléctrica.
II.  USO PRETENDIDO
Esta  herramienta  es  un  destornillador/llave  de
impacto inalámbricoque puede ser usado para
apretar pernos, tuercas y tornillos. Además, éste
provee  la  función  de...

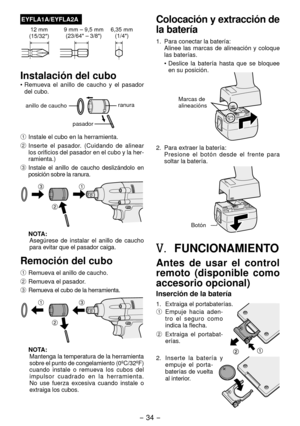

- 34 -
EYFLA1A/EYFLA2A
1 mm
(15/3 ") 9 mm – 9,5 mm
(
3/64" – 3/8") 6,35 mm
(1/4")
Instalación del cubo
• Remueva  el  anillo  de  caucho  y  el  pasador
del cubo.
anillo de caucho
pasadorranura
1
Instale el cubo en la herramienta.
2  I
nserte  el  pasador.  (Cuidando  de  alinear
los orificios del pasador en el cubo y la her-
ramienta.)
3  I
nstale  el  anillo  de  caucho  deslizándolo  en
posición sobre la ranura.
NOTA:Asegúrese  de  instalar  el  anillo  de  caucho...

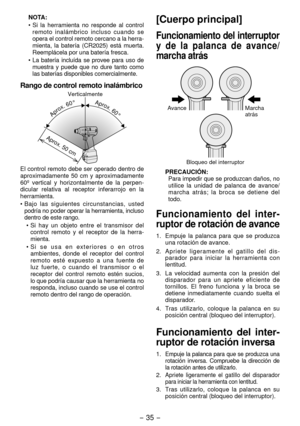

- 35 -
NOTA:
• Si  la  herramienta  no  responde  al  control
remoto  inalámbrico  incluso  cuando  se
o
 pera el control remoto cercano a la herra -
mienta,  la  batería  (CR 05)  está  muerta.
Reemplácela por una batería fresca.
•

  La  batería  incluída  se  provee  para  uso  de
muestra  y  puede  que  no  dure  tanto  como
las baterías disponibles comercialmente.
Rango de control remoto inalámbrico
Aprox. 50 cm
Verticalmente
Aprox. 60° Aprox. 60°
El control remoto debe ser...

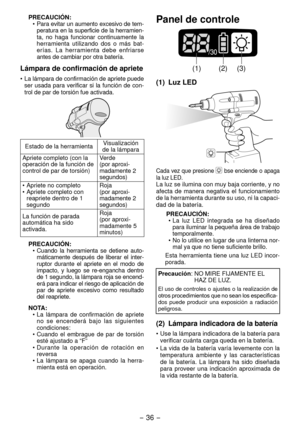

- 36 -
PRECAUCIÓN:• Para evitar un aumento excesivo de tem -
p eratura en la superficie de la herramien
-
ta,  no  haga  funcionar  continuamente  la
h
 erramienta  util izando  dos  o  más  bat -
e
rías.  La  he rramienta  debe  enfriarse
antes de cambiar por otra batería.
Lámpara de confirmación de apriete
•  La lámpara de confirmación de apriete puede
ser  usada  para  verificar  si  la  función  de  con-
trol de par de torsión fue activada.
Estado de la herramienta Visualización
de la lámpara...

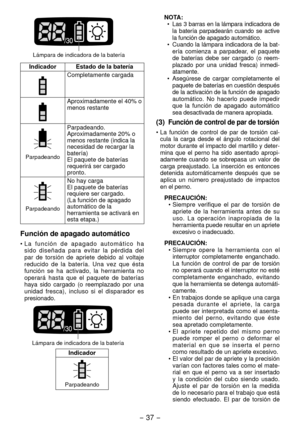

- 37 -
 Lámpara de indicadora de la batería
Indicador Estado de la batería
Completamente cargada
Aproximadamente el 40% o
menos restante
Parpadeando
Parpadeando.
Aproximadamente 0% o
menos restante (indica la
necesidad de recargar la
batería)
El paquete de baterías
requerirá ser cargado
pronto.
Parpadeando
No hay carga
El paquete de baterías
requiere ser cargado.
(La función de apagado
automático de la
herramienta se activará en
esta etapa.)
Función de apagado automático
• L a   f u n c...

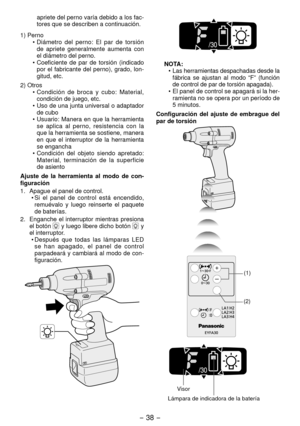

- 38 -
apriete del perno varía debido a los fac-
tores que se describen a continuación.
1) Perno •
  Diámetro  del  perno:  El  par  de  torsión
de  apriete  generalmente  aumenta  con
el diámetro del perno.
•

  Coeficiente  de  par  de  torsión  (indicado
por  el  fabricante  del  perno),  grado,  lon-
gitud, etc.


) Otros • Condición  de  broca  y  cubo:  Material,
condición de juego, etc.
•

  Uso de una junta universal o adaptador
de cubo
•

  Usuario: Manera en que la herramienta
se...

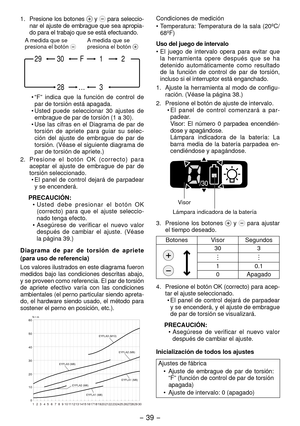

- 39 -
1. Presione los botones  y  para seleccio-
nar el ajuste de embrague que sea apropia-
do para el trabajo que se está efectuando.
3…28
1F30 2
29
A medida que se
presiona el botón A medida que se
presiona el botón
•  “F”  indica  que  la  función  de  control  de
par de torsión está apagada.
•
  Usted  puede  seleccionar  30  ajustes  de
embrague de par de torsión (1 a 30).
•

  Use  las  cifras  en  el  Diagrama  de  par  de
torsión  de  apriete  para  guiar  su  selec-
ción  del  ajuste...

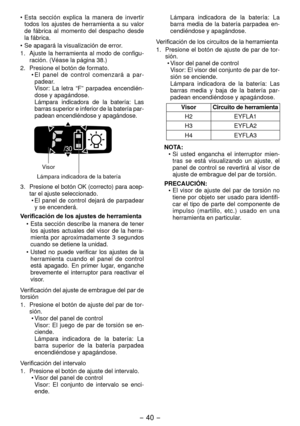

- 40 -
• Esta  sección  explica  la  manera  de  invertir
todos  los  ajustes  de  herramienta  a  su  valor
de  fábrica  al  momento  del  despacho  desde
la fábrica.
•

  Se apagará la visualización de error.
1.  Ajuste  la  herramienta  al  modo  de  configu
-
ración. (Véase la página 38.)


.  Presione el botón de formato.
•  El  panel  de  control  comenzará  a  par-
padear.
Visor:  La  letra  “F”  parpadea  encendién-
dose y apagándose.
Lámpara  indicadora  de  la  batería:  Las
barras...
