Stiga Lawn Mower JardiPro JP 55 BA4Z M, B4Z ES M, H4Z M Instructions Manual

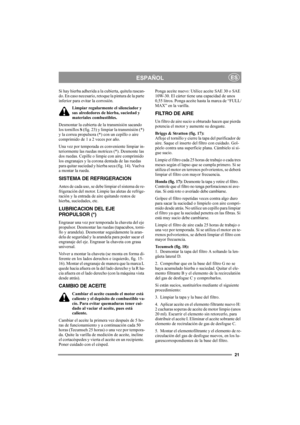

21
ESPAÑOLES
Si hay hierba adherida a la cubierta, quítela rascan-
do. En caso necesario, retoque la pintura de la parte
inferior para evitar la corrosión.
Limpiar regularmente el silenciador y
sus alrededores de hierba, suciedad y
materiales combustibles.
Desmontar la cubierta de la transmisión sacando
los tornillos S (fig. 23) y limpiar la transmisión (*)
y la correa propulsora (*) con un cepillo o aire
comprimido de 1 a 2 veces por año.
Una vez por temporada es conveniente limpiar in-...

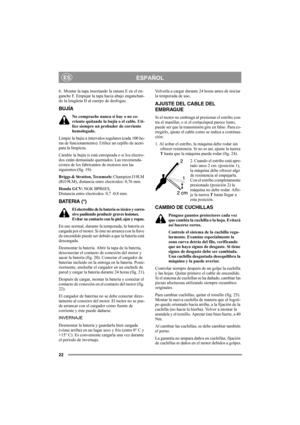

22
ESPAÑOLES
6. Montar la tapa insertando la ranura E en el en-
ganche F. Empujar la tapa hacia abajo enganchan-
do la lengüeta D al cuerpo de desfogue.
BUJÍA
No compruebe nunca si hay o no co-
rriente quitando la bujía o el cable. Uti-
lice siempre un probador de corriente
homologado.
Limpie la bujía a intervalos regulares (cada 100 ho-
ras de funcionamiento). Utilice un cepillo de acero
para la limpieza.
Cambie la bujía si está estropeada o si los electro-
dos están demasiado quemados. Las...

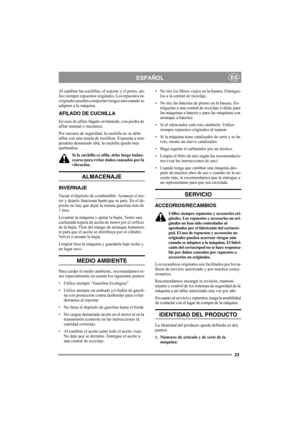

23
ESPAÑOLES
Al cambiar las cuchillas, el soporte y el perno, uti-
lice siempre repuestos originales. Los repuestos no
originales pueden comportar riesgos aún cuando se
adapten a la máquina.
AFILADO DE CUCHILLA
En caso de afilar, hágalo en húmedo, con piedra de
afilar manual o mecánica.
Por razones de seguridad, la cuchilla no se debe
afilar con una muela de rectificar. Expuesta a tem-
peratura demasiado alta, la cuchilla queda muy
quebradiza.
Si la cuchilla se afila, debe luego balan-
cearse para...

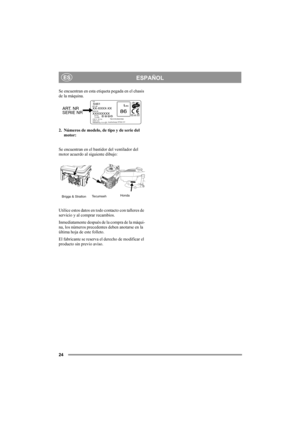

24
ESPAÑOLES
Se encuentran en esta etiqueta pegada en el chasis
de la máquina.
2. Números de modelo, de tipo y de serie del
motor:
Se encuentran en el bastidor del ventilador del
motor acuerdo al siguiente dibujo:
Utilice estos datos en todo contacto con talleres de
servicio y al comprar recambios.
Inmediatamente después de la compra de la máqui-
na, los números precedentes deben anotarse en la
última hoja de este folleto.
El fabricante se reserva el derecho de modificar el
producto sin previo...

FRANÇAISF

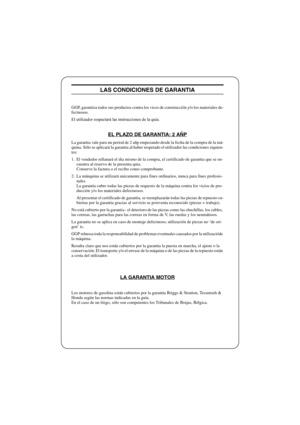

LAS CONDICIONES DE GARANTIA
GGP, garantiza todos sus productos contra los vicos de construcción y/o los materiales de-
fectuosos.
El utilizador respectará las instrucciones de la quia.
EL PLAZO DE GARANTIA: 2 AÑP
La garantia vale para un period de 2 añp empezando desde la fecha de la compra de la má-
quina. Sólo se aplicará la garantia al haber respetado el utilizador las condiciones siquien-
tes:
1.  El vendedor rellanará el dia mismo de la compra, el certificado de garantia que se en-
cuentra...

26

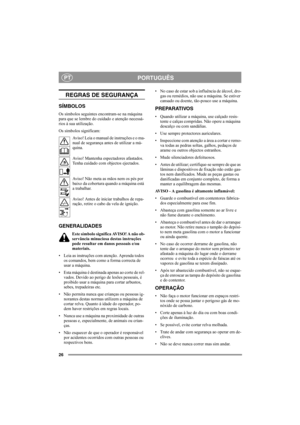

PORTUGUÊSPT
REGRAS DE SEGURANÇA
SÍMBOLOS
Os símbolos seguintes encontram-se na máquina
para que se lembre do cuidado e atenção necessá-
rios à sua utilização.
Os símbolos significam:
Aviso! Leia o manual de instruções e o ma-
nual de segurança antes de utilizar a má-
quina.
Aviso! Mantenha espectadores afastados.
Tenha cuidado com objectos ejectados.
Aviso! Não meta as mãos nem os pés por
baixo da cobertura quando a máquina está
a trabalhar.
Aviso! Antes de iniciar trabalhos de repa-
ração, retire...

27

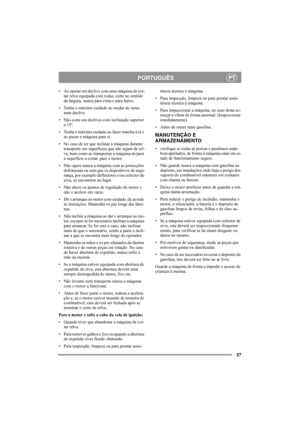

PORTUGUÊSPT
• Ao operar em declive com uma máquina de cor-
tar relva equipada com rodas, corte no sentido
da largura, nunca para cima e para baixo.
• Tenha o máximo cuidado ao mudar de rumo
num declive.
• Não corte em declives com inclinação superior
a 15º.
• Tenha o máximo cuidado ao fazer marcha à ré e
ao puxar a máquina para si.
• No caso de ter que inclinar a máquina durante
transporte em superfícies que não sejam de rel-
va, bem como ao transportar a máquina de/para
a superfície a cortar,...

28

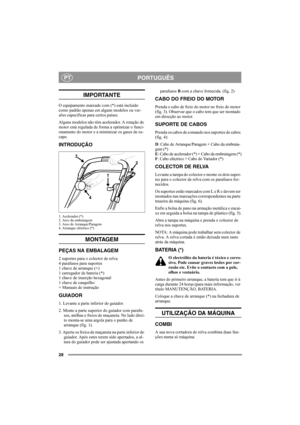

PORTUGUÊSPT
IMPORTANTE
O equipamento marcado com (*) está incluído
como padrão apenas em alguns modelos ou ver-
sões específicas para certos países.
Alguns modelos não têm acelerador. A rotação do
motor está regulada de forma a optimizar o funci-
onamento do motor e a minimizar os gases de es-
cape.
INTRODUÇÃO
1. Acelerador (*)
2. Arco da embraiagem
3. Arco de Arranque/Paragem
4. Arranque eléctrico (*)
MONTAGEM
PEÇAS NA EMBALAGEM
2 suportes para o colector de relva
4 parafusos para suportes
1 chave...

29

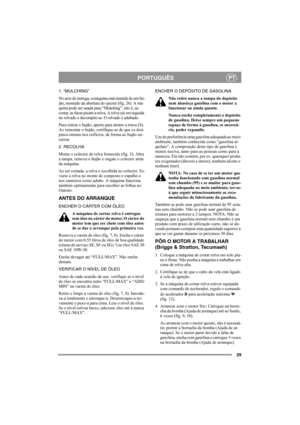

PORTUGUÊSPT
1. “MULCHING”
No acto de entrega, a máquina está munida de um bu-
jão, montado da abertura do ejector (fig. 26). A má-
quina pode ser usada para “Mulching”, isto é, ao
cortar, as facas picam a relva. A relva cai em seguida
no relvado e decompõe-se. O relvado é adubado.
Para retirar o bujão, aperte para dentro a trava (S).
Ao remontar o bujão, certifique-se de que os dois
pinos entram nos orifícios, de forma ao bujão en-
caixar.
2. RECOLHA
Monte o colector de relva fornecido (fig. 5)....

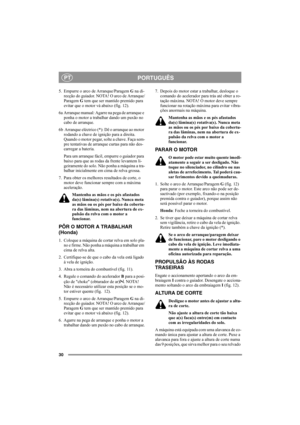

30
PORTUGUÊSPT
5. Empurre o arco de Arranque/Paragem G na di-
recção do guiador. NOTA! O arco de Arranque/
Paragem G tem que ser mantido premido para
evitar que o motor vá abaixo (fig. 12).
6a Arranque manual: Agarre na pega de arranque e
ponha o motor a trabalhar dando um puxão no
cabo de arranque.
6b  Arranque eléctrico (*): Dê o arranque ao motor
rodando a chave de ignição para a direita.
Quando o motor pegar, solte a chave. Faça sem-
pre tentativas de arranque curtas para não des-
carregar a...
