Stiga Lawn Mower PARK 4WD, PRO 25, PRO 20, PRO 16, PRO Svan Instructions Manual

51
NORSKNO
6 PATENT – MØNSTERBE-SKYTTELSE
Denne maskinen eller deler av den omfattes av føl-
gende patent- og mønsterbeskyttelse:
SE9901091-0, SE9901730-3, SE9401745-6,
US595 7497, FR772384, DE69520215.4,
GB772384, SE0301072-5, SE04/000239 (PCT),
SE0401554-1.
7 ØVRIG
7.1 Nordisk MiljømerkingPark Pro Svan 4WD oppfyller
kravene i henhold til Nordisk
Miljømerking av gressklippere,
versjon 3.
[*] C
2: Maskiner som er beregnet på profesjonell
bruk.  Slagvolum større enn 225 cm3
Når maskinen etter mange...

52
DEUTSCHDE
1 ALLGEMEINES
Dieses Symbol kennzeichnet eine WAR-
NUNG. Ein Nichtbefolgen der Anwei-
sungen kann schwerwiegende
Personen- und bzw. oder Sachschäden
nach sich ziehen.
Vor dem Start sind diese Bedienungsan-
leitung sowie die beigefügte Broschüre
“SICHERHEITSVORSCHRIFTEN
aufmerksam durchzulesen.
1.1 SYMBOLEAm Gerät befinden sich folgende Symbole, um
den Bediener darauf hinzuweisen, dass bei Benut-
zung und Wartung des Geräts Vorsicht und Auf-
merksamkeit geboten sind.
Bedeutung der...

53
DEUTSCHDE
2.4.2 Geräteheber, hydraulisch (5:M)
(Pro20, Pro25, Pro Svan)
Der hydraulische Geräteheber funktio-
niert ausschließlich dann, wenn der Mo-
tor eingeschaltet ist und mithilfe des
Stromschalters gesteuert wird (5:M).
Der Stromschalter besitzt folgende drei Stellun-
gen:
•Fahrposition. Betätigen Sie den vorderen Teil
des Stromschalters. Der Schalter verbleibt in
dieser Position und das Gerät wird bis in Fahr-
position abgesenkt.
Fahrposition heißt, dass das Gerät stets mit glei-
chem...

54
DEUTSCHDE

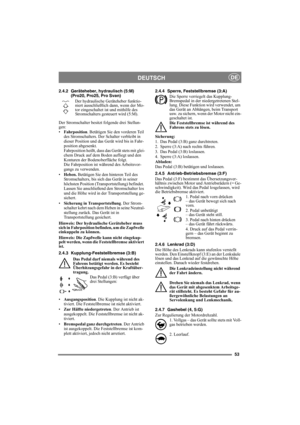

2.4.8 Choke (4, 5:H)
Ziehregler für Choke bei Kaltstart.
1. Regler ganz herausgezogen – Choke-
drosselklappe im Vergaser geschlossen.
Für Kaltstart.
2. Regler eingeschoben – Chokedrossel-
klappe offen. Für Warmstart und Normal-
betrieb.
Niemals mit herausgezogenem Choke fahren,
wenn der Motor warm ist.
2.4.9 Zündschloss/Scheinwerfer (4, 5:I)
Das Zündschloss dient zum Anlassen und Abstel-
len des Motors. Das Zündschloss fungiert eben-
falls als Stromschalter für den Scheinwerfer....

55
DEUTSCHDE
1. Hebel nach außen – Kraftü-
bertragung für Normalbetrieb
eingekuppelt. Wenn der Hebel in
der Außenposition einrastet, ist
ein Klicken zu hören.
2. Hebel nach innen – Kraftüber-
tragung ausgekuppelt. Das Gerät
kann von Hand geschoben wer-
den.
Das Gerät darf nicht über längere Strecken oder
mit hoher Geschwindigkeit abgeschleppt werden.
Das Getriebe kann dabei beschädigt werden.
2.4.17 Sitz (1:T)
Der Sitz ist umklappbar und kann in
Längsrichtung verstellt werden. Justieren
Sie den...

56
DEUTSCHDE
4 START UND BETRIEB
Das Gerät darf nur benutzt werden,
wenn die Motorhaube geschlossen und
gesichert ist. Andernfalls besteht Ver-
brennungs- und Quetschgefahr.
4.1 Benzintank füllenImmer reines bleifreies Benzin tanken. Zweitakt-
mischungen dürfen nicht verwendet werden.
Der Tank fasst 14 Liter. Der Benzinstand kann ein-
fach am transparenten Tank abgelesen werden.
Hinweis: Herkömmliches bleifreies Benzin ist nur
begrenzt haltbar und darf nicht länger als 30 Tage
gelagert werden.
Auch...

57
DEUTSCHDE
4.3.2 Elektrische Sicherheitskontrolle
Vor jedem Einsatz ist die Funktion des
Sicherheitssystems zu überprüfen.
4.4 Start1.  Öffnen Sie den Benzinhahn. Siehe 14.
2.  Kontrollieren Sie, ob das/die Zündkabel an der
(den) Zündkerze(n) montiert sind.
3.  Überprüfen Sie, ob die Zapfwelle ausgeschaltet
ist.
4.  Den Fuß nicht auf das Gaspedal (3:F) setzen.
5. Stellen Sie den Gashebel auf Vollgas.
Kaltstart – den Choke ganz herausziehen.
Warmstart – der Choke sollte eingeschoben
sein.
6....

58
DEUTSCHDE
4.8 Reinigung
Zur Verringerung der Brandgefahr
Motor, Schalldämpfer, Batterie und
Kraftstofftank frei von Gras, Laub und
Öl halten.
Zur Verringerung der Brandgefahr das
Gerät regelmäßig auf Öl- und/oder
Kraftstoffaustritt kontrollieren.
Das Gerät ist nach jedem Gebrauch zu reinigen.
Dabei sind folgende Anweisungen zu beachten:
• Bei der Verwendung von Hochdruckreinigern
den Strahl nicht direkt auf Wellendichtungen,
elektrische Komponenten oder Hydraulikventi-
le richten.
• Den Motor...

59
DEUTSCHDE
5.4.2  Motoröl
Verwenden Sie synthetisches Öl gemäß der folgen-
den Tabelle.
Dem Öl keine Zusätze beimischen.
Nicht zuviel Öl einfüllen. Dies kann den Motor
überhitzen.
Den Ölwechsel vornehmen, solange der Motor
warm ist.
Das Motoröl kann sehr heiß sein, wenn
es direkt nach der Benutzung des Ge-
räts abgelassen wird. Daher den Motor
vor dem Ablassen des Öls einige Minu-
ten abkühlen lassen.
1.  Klemmen Sie die Klammer des Ölablass-
schlauchs zusammen. Verwenden Sie eine Mul-
tifixzange...

60
DEUTSCHDE
5.6 Getriebe, ÖlfilterÖl und Filter in der hydraulischen Kraftübertra-
gung sollten gemäß den in der unten aufgeführten
Tabelle stehenden Abständen kontrolliert, justiert
bzw. ausgewechselt werden.
Öltyp: Synthetisches Öl 5W-50.
Ölmenge beim Wechsel: ca. 4,2 Liter.
5.6.1 Kontrolle – Einstellung
1. Das Gerät ist eben aufzustellen.
2. Lesen Sie den Ölstand am Behälter ab. Siehe
Abb. 20. Das Niveau sollte auf Strichhöhe lie-
gen.
3. Bei Bedarf Öl nachfüllen.
5.6.2 Ablassen
1. Fahren Sie das...
